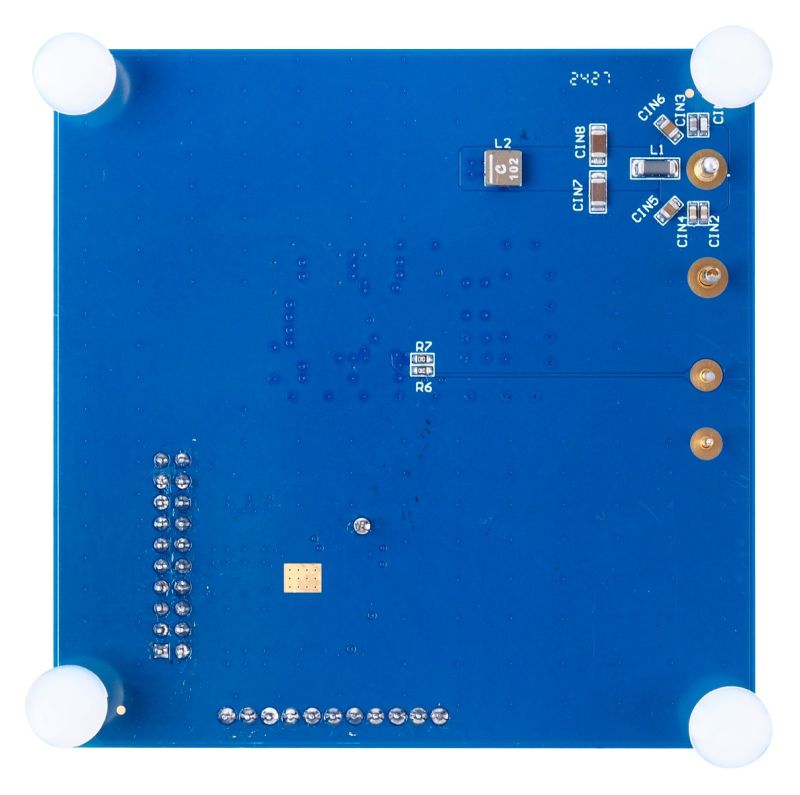

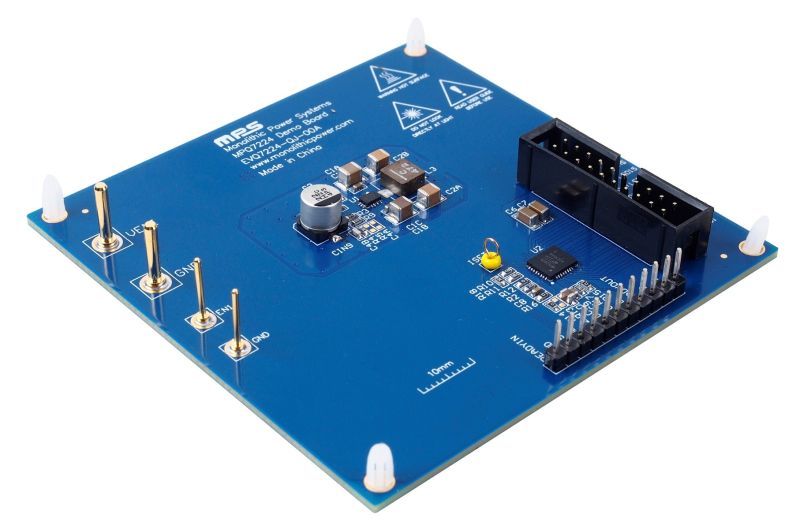

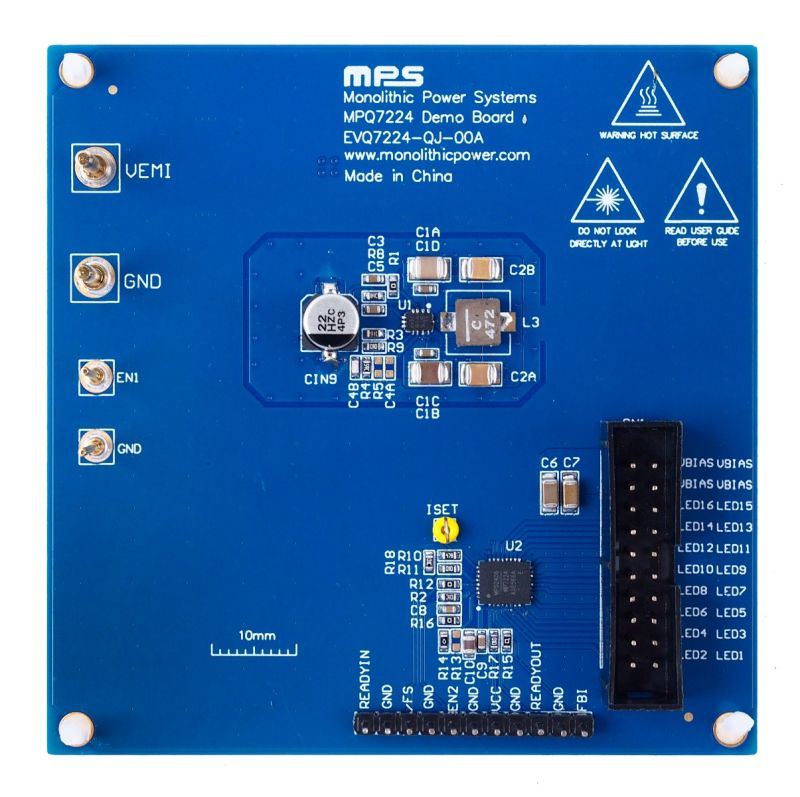

EVQ7224-QJ-00A是用于演示MPQ7224-AEC1功能的评估板。MPQ7224-AEC1 是一款 16 通道拉电流 LED 驱动器，每通道额定电流高达 200mA。该器件支持16 个 IC 级联应用，以创建 256 通道解决方案。

MPQ7224-AEC1 针对动画或动态照明应用进行了优化。每通道均具备 12 位脉宽调制 (PWM) 调光和 6 位模拟调光寄存器，每个通道都可单独控制。

通过 READYOUT 引脚输出信号，该器件可延迟一个或多个 IC 的启动，从而实现动画应用中正确的上电顺序。

MPQ7224-AEC1 通过自适应反馈控制 (AFC) 最大限度地提高了系统效率。预调节器（例如降压稳压器）的输出电压 (V_OUT) 可实时调整，以使通道间保持恒定的300mV最小净空电压。

该器件还通过故障安全 (FS) 指示器来辅助系统功能安全设计，同时提供多种保护功能，包括 LED 开路/短路保护、ISET 引脚开路/短路保护以及过温关断保护。一旦发生故障，故障指示器即被拉低。

MPQ7224-AEC1 采用 QFN-32（5mmx6mm）封装，并符合 AEC-Q100 等级1认证。
