采用 MPSafe^TM 安全开发流程、带 3 个降压变换器和 1 个 LDO 的18V、4 通道 PMIC评估板，符合 AEC-Q100 认证

Datasheet

详情

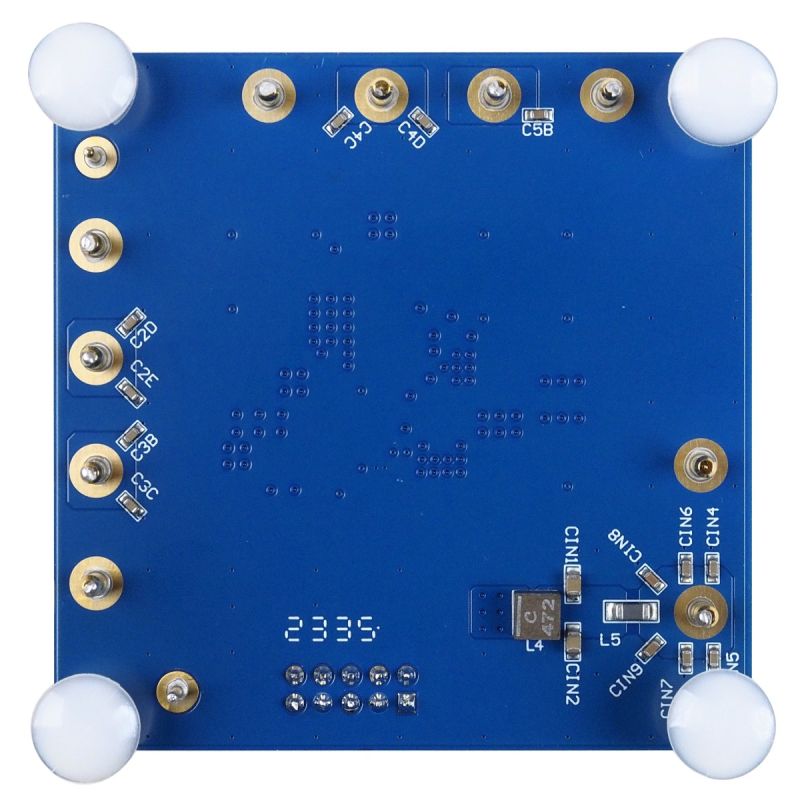

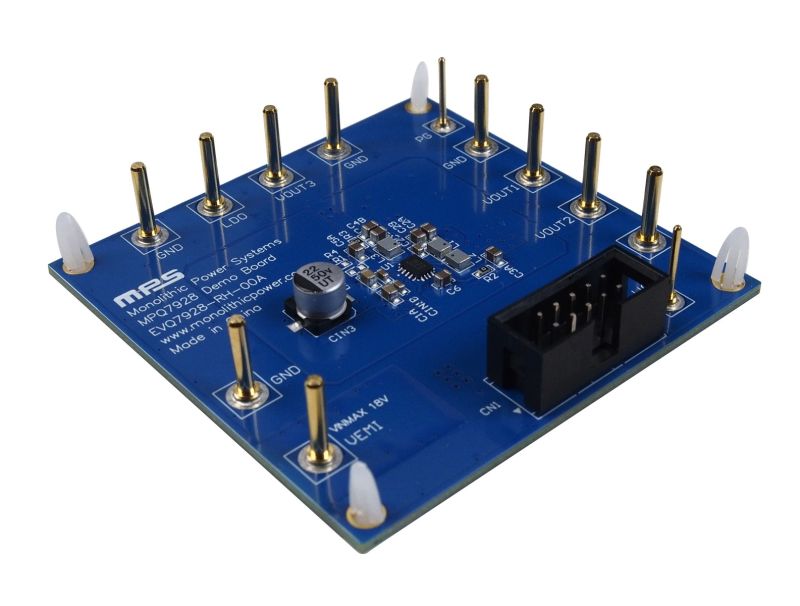

EVQ7928-RH-00A 是用于展示 MPQ7928-AEC1 功能的评估板。MPQ7928-AEC1 是一款集成了三个高效率降压 DC/DC 变换器和一个低噪声低压差 (LDO) 稳压器的电源管理解决方案。

MPQ7928-AEC1采用独特的双级 18V 降压架构，在高分辨率摄像头模块应用中，可最大程度地提高CMOS 传感器中1.8V 图像传感器输入/输出 (I/O) 轨的效率。该器件采用锁相环 (PLL) 恒定导通时间 (COT) 控制以提供快速瞬态响应。其连续导通模式 (CCM) 下的 2.2MHz 固定开关频率 (f_SW) 可显著降低外部电感和电容尺寸。

MPQ7928-AEC1 提供 I²C 数字接口以实现参数配置，无需更改任何硬件，即可实现应用灵活性。其输出电压 (V_OUT)、上电顺序和保护阈值均可通过该接口进行调节。

MPQ7928-AEC1还提供故障状态监控与保护功能，如输入欠压锁定 (UVLO)保护、过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温关断 (TSD)保护。其内置电源正常 (PG) 指示器可指示 MPQ7928-AEC1 是否正常工作。

EVQ7928-RH-00A 为整装测试评估板。MPQ7928-AEC1 采用侧面镀锡的 QFN-15 (2.5mmx3.5mm) 封装，符合 AEC-Q100 等级1认证。

评估所用产品

MPQ7928-AEC1

符合 MPSafe^TM QM 的18V、4 通道 PMIC，带 3 个降压变换器和 1 个 LDO，符合 AEC-Q100 认证

产品特性和优势

专门针对车载摄像头应用进行了优化：
- Buck 1：600mA，3.5V 至 18V输入电压 (V_IN)
- Buck 2：600mA，3.5V 至 18V V_IN
- Buck 3：1A，2.5V 至 4V V_IN
- LDO：200mA，适用于大型 CMOS 传感器
专门针对 EMC/EMI性能提升进行了优化：
- 2.2MHz 固定开关频率 (f_SW)
- 可开/关的频谱扩展(FSS)功能
- 对称输入电容，可改善 EMI
- 符合 CISPR 25 5 类标准
- MeshConnect^TM 倒装芯片封装
其他特性：
- 可选非连续导通模式 (DCM) 和强制连续导通模式 (FCCM)
- 带谷值电流检测和打嗝模式的过流保护 (OCP)
- 电源正常(PG) 输出
- 带数据包错误校验(PEC)功能的 I²C 接口
- 采用 QFN-15（2.5mmx3.5mm）封装
- 采用侧面镀锡封装
- 符合 AEC-Q100 等级1认证
功能安全系统设计能力：
- 提供 MPSafe^TM QM 文档

正在供货产品型号

EVQ7928-RH-00A

直接从MPS购买

标准定价

数量单价
1

¥349.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
