EVQ8633B-H-LE-00A

16V、20A、高效率同步降压变换器评估板

Datasheet

详情

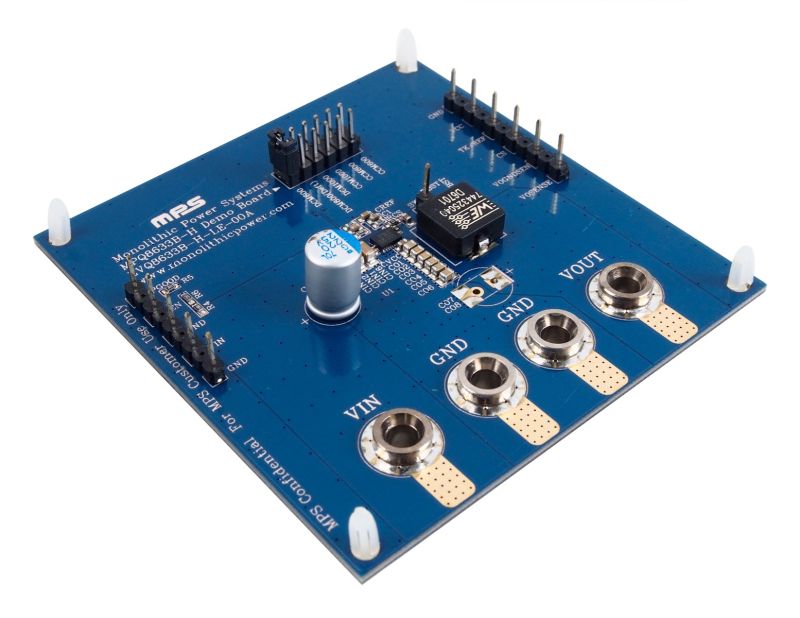

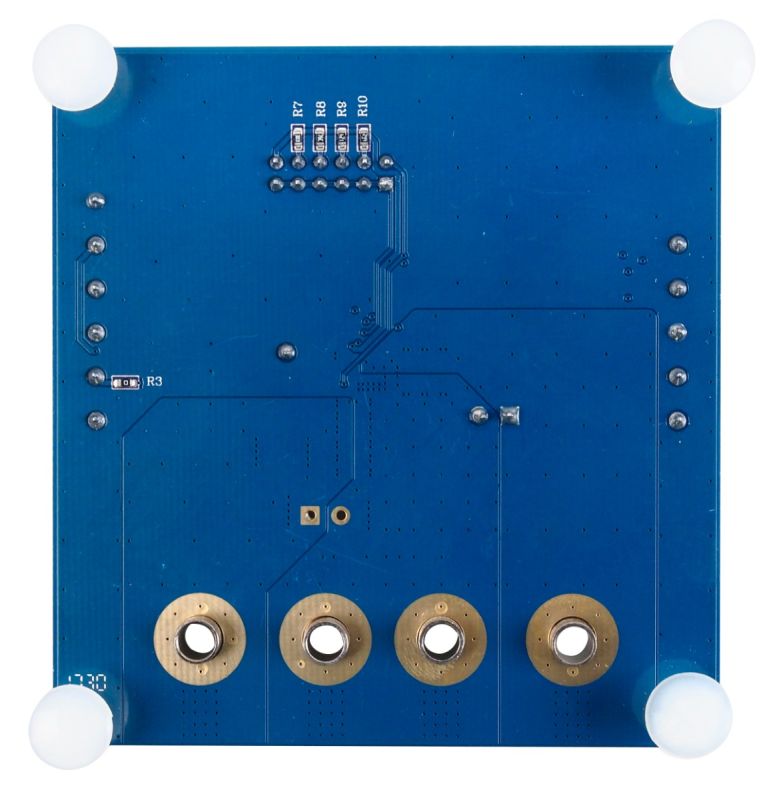

EVQ8633B-H-LE-00A 是 MPQ8633B-H 评估板。MPQ8633B-H 是一款高效率单片同步降压变换器。

此评估板可在宽输入工作电压 (V_IN) 范围内实现高达 20A 的连续负载电流。在宽输出电流 (I_OUT) 负载范围内可实现高效率工作。

MPQ8633B-H 采用带内部补偿功能的恒定导通时间 (COT) 控制模式，可提供快速瞬态响应，并使环路更易稳定。MPQ8633B-H 采用 QFN-21 (3mmx4mm) 封装。

EVQ8633B-H-LE-00A 可以通过以地为参考的远程启动/关断输入引脚 (EN) 启动或关断 EVQ8633B-H-LE-00A。该输入引脚兼容当前流行的逻辑设备。

宽输入电压 (V_IN) 范围，最低电压 2.7V：
- 2.7V 至 16V V_IN，外部 3.3V VCC 偏置
- 4V 至 16V V_IN，内部 VCC 偏置或外部 3.3V VCC 偏置
差分输出电压 (V_OUT) 远端采样
精确的可调电流限
高达 20A 的输出电流 (I_OUT)
集成低导通电阻 (R_DS(ON)) 功率 MOSFET
独特的开关损耗降低技术
自适应恒定导通时间 (COT) 控制，可实现超快瞬态响应
采用零 ESR 输出电容，确保系统稳定性
0°C 至 70°C 结温 (T_J) 范围内的参考电压 (V_REF) 精度达 0.5%
-40°C 至 +125°C 结温 (T_J) 范围内的参考电压 (V_REF) 精度达 1%
可选跳频模式 (PSM) 或强制连续导通模式 (FCCM)
出色的负载调整率
输出电压（V_OUT）跟踪功能和放电功能
电源故障期间，PGOOD 低电平有源钳位
可调软启动时间 (t_SS) 最小为 1ms
预偏置启动
可选开关频率 (f_SW)：600kHz、800kHz 或 1000kHz
非锁存过流保护 (OCP)、欠压保护 (UVP)、欠压锁定 (UVLO) 保护、过压保护 (OVP) 和过温关断保护
0.6V 至 90% x V_IN（5.5V 最大值）的可调输出范围
采用 QFN-21 (3mmx4mm) 封装
