60V、4.5A、高效率、数字、可配置、同步降压变换器评估板

详情

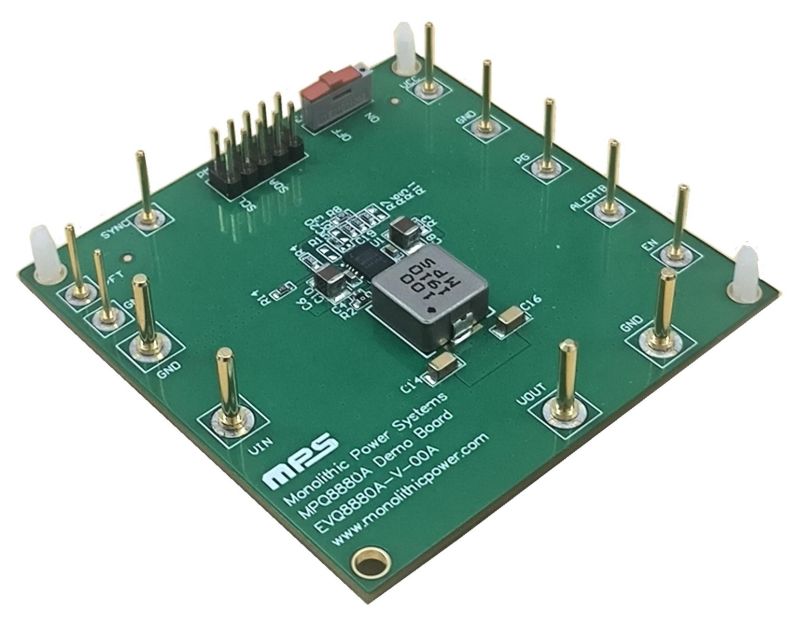

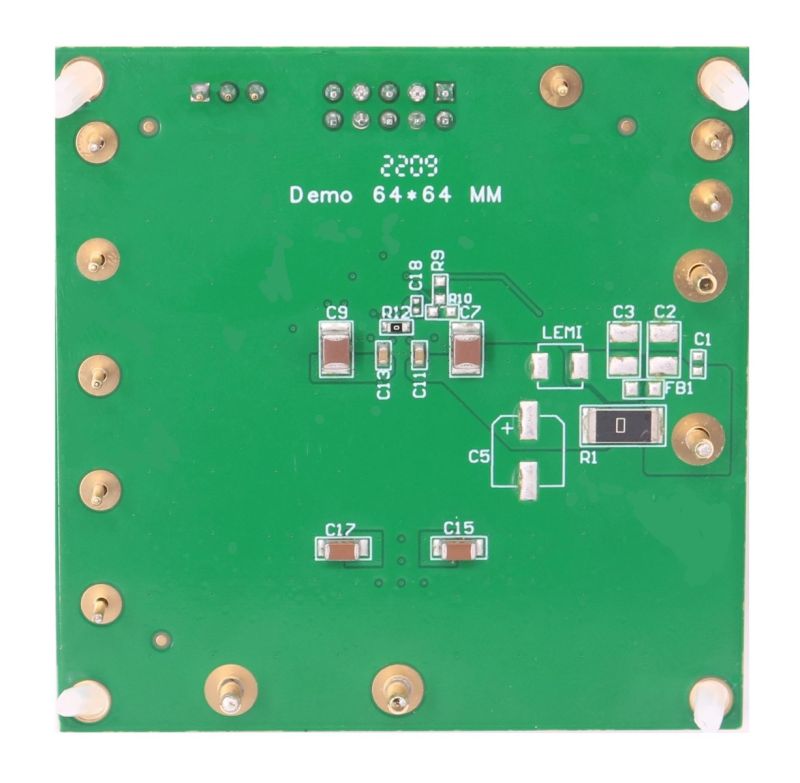

EVQ8880A-V-00A 是用于展示 MPQ8880A-AEC1 功能的评估板。MPQ8880A-AEC1 是一款全集成、高效率同步降压变换器。该器件具有宽输入电压 (V_IN) 范围和高达 4.5A 的输出电流 (I_OUT)。

MPQ8880A-AEC1 采用电流模式控制，可提供快速瞬态响应并简化环路稳定性。该器件提供全面的保护功能，包括欠压锁定 (UVLO)保护、过压保护 (OVP)、过流保护 (OCP) 和过温关断保护。它支持最多 4 相并联运行，以提供更高输出电流 I_OUT。更多详细信息，请参阅 MPQ8880A-AEC1 数据手册。

MPQ8880A-AEC1 采用 QFN-20（4mmx5mm）封装。

建议在对 EVQ8880A-V-00A 进行任何更改之前首先阅读 MPQ8880A-AEC1 数据手册。

评估所用产品

产品特性和优势

4V 至 60V宽输入电压 (V_IN) 范围
0.6V 至 48V 宽输出电压 (V_OUT) 范围
4.5A 输出电流 (I_OUT)
最多4相并联运行
支持240W PD扩展功率范围 (EPR)和自适应电压调节 (AVS)
可配置150kHz 至 2.2MHz 恒定开关频率 (f_SW)，支持外部时钟同步
内部 60mΩ/43mΩ 低导通电阻 (R_DS(ON)) MOSFET
97.5% 峰值效率
通过频谱扩展 (FSS)功能降低EMI
电源正常 (PG) 指示和故障指示
输出过压保护 (OVP)、欠压保护 (UVP)、过流保护 (OCP) 和过温保护 (OTP)
低压差 (LDO) 模式
V_IN、V_OUT、I_OUT和故障遥测回读
通过多次可编程 (MTP) 存储器可配置参数：
- V_OUT
- f_SW
- 补偿网络
- 输出 OCP、OVP 和 UVP 阈值
- 输入 OVP 和 UVP 阈值
- 脉宽调制 (PWM) 模式或高级异步调制 (AAM) 模式
提供循环冗余校验 (CRC) 保护以保证 MTP 完整性
采用 QFN-20（4mmx5mm）封装
符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ8880A-V-00A

直接从MPS购买

标准定价

数量单价
1

¥356.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
