28V、5A通用输入评估板

详情

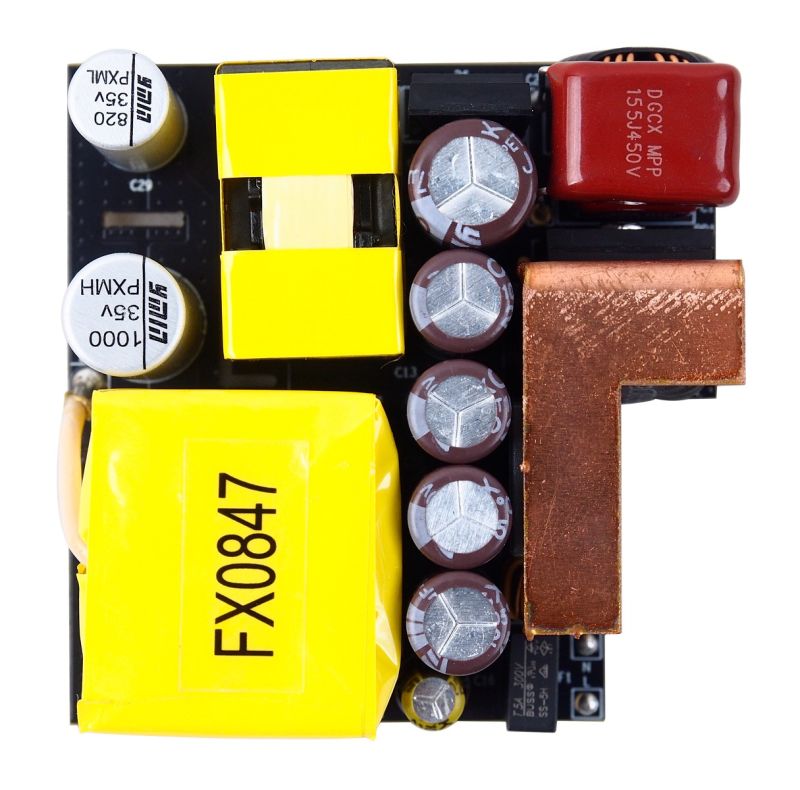

EVXG2100-2B-G44100-1A-00B 评估板用于展示 MPXG2100-2B 和 MPG44100-1A 的性能。它外形小巧且具有高功率密度，电气规格非常适合手机和笔记本电脑适配器。其超低空载功耗（<85mW）和高整体效率均符合 DOE Level VI 和 CoC Tier 2 标准，此外，亦满足 IEC 61000-3-2 Class-D 谐波电流限制。

MPXG2100 系列器件属于 NovoOne 系列。NovoOne 系列均为一体式反激稳压器，集成了原边 GaN 驱动电路和 GaN HEMT、副边控制器、副边理想二极管，以及符合安全标准的反馈电路。该系列器件同时具备原边调节（PSR）和副边调节（SSR）的优势，容性隔离技术还省去了原边与副边之间的通信用光耦合器。

凭借特有同步整流（SR）FET 控制，NovoOne 系列可在断续导通模式（DCM）下实现自适应零电压开关（ZVS）。SR 能够与原边驱动信号相匹配，也就是说，即使在低电压交流输入情况下，SR 也可以在连续导通模式（CCM）下安全地工作。这种特性可降低输入大电容所需的容值，从而进一步提高功率密度。

NovoOne 系列器件专用于与 PFC 控制器一起工作。与传统 QR 和 ZVS 控制相比，其峰值功率功能允许采用更小的变压器/输入大电容。

MPG44100 是一款集成 GaN FET的准谐振、临界导通模式（CrM）/断续导通模式（DCM）多模式功率因数校正（PFC）稳压器。通过最小化外部元件，该器件实现了简单的高性能有源 PFC。MPG44100 还集成电流采样功能，无需外部电流采样电阻，因此可提供更高的效率。

EVXG2100-2B-G44100-1A-00B 评估板附带具有 28V/5A 输出的通用离线隔离式电源参考设计。
