MP2207
NOT RECOMMENDED FOR NEW DESIGNS
MP2207 continues to be in production for existing customers. Please consider this alternative for new designs:

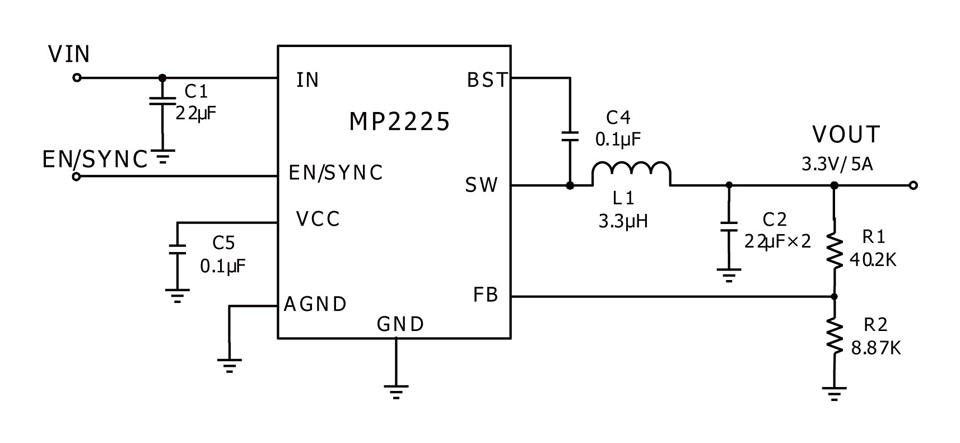

MP2225GJ-Z
5A, 18V, 500kHz, 高效同步降压转换器
- 4.5V 至 18V 宽输入工作电压范围
- 输出电压可调低至 0.6V
- 47mΩ/18mΩ 低 RDS(ON) 内部功率 MOSFETs
- 效率高达 97%
- 500kHz 固定开关频率
- 200kHz 至 2MHz 外部时钟同步
- 2.4ms 内部软启动时间
- 室温下基准精度为 1%
- 内部节电模式
- 带打嗝保护模式的 OCP 保护
- 采用 8 引脚 TSOT23 封装
… and many more!
Session popupval
Session textval
Session Titefor popup
Show default content
详情
MP2207是一款具有内部补偿功能的1.5MHz定频 PWM 同步降压调节器,具有3V 至6V偏置电源电压(VCC)。MP2207的输入电压范围为3V 至16V,可提供0.8V 至0.9xVIN范围的可调输出电压和高达4A的负载电流。MP2207集成了一个80mΩ上管开关和一个80mΩ同步整流器,无需外接肖特基二极管,因此更高效。它具有峰值电流控制模式和内部补偿,采用输出陶瓷电容和小型电感可稳定工作。其故障保护功能包括打嗝短路保护、逐周期限流保护和过温关断保护。另外还提供频率同步和内部软启动功能。
MP2207 采用小尺寸10 引脚3mm x 3mm 10引脚QFN 封装和SOIC8E 封装。

-
显示更多
显示较少
产品特性和优势
- 输出电流:4A
- 输入电压范围:3V 至 16V
- 80mΩ内部功率 MOSFET开关管
- 全陶瓷输出电容设计
- 效率高达95%
- 1.3MHz 固定开关频率
- 可调输出电压范围:0.8V 至0.9xVIN
- 内部软启动
- 频率同步输入
- 过温关断保护
- 逐周期电流限制
- 打嗝保护模式短路保护
- 采用10 引脚3mm x 3mm QFN 封装和 SOIC8E 封装
正在供货产品型号
MP2207DN-LF-P MP2207DN-LF-Z MP2207DQ-LF-P MP2207DQ-LF-Z MP2207DN-LF MP2207DQ-LF MP2207-DQ-LF-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
