MPQ2128-AEC1

MPQ2128-AEC1

NOT RECOMMENDED FOR NEW DESIGNS

2.5V-6V输入电压，3MHz，1A同步降压变换器，符合AEC-Q100认证

ALTERNATIVE PART

NRFND Datasheet

MPQ2128-AEC1 continues to be in production for existing customers. Please consider this alternative for new designs:

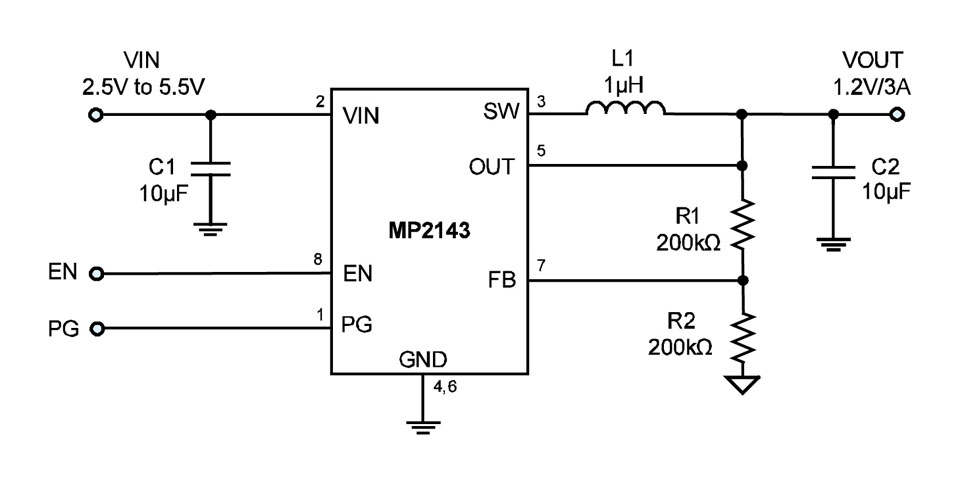

MPQ2143

工业级 3A、5.5V、1.2MHz、40μA IQ、COT 同步降压变换器，符合 AEC-Q100 认证

Features & Benefits

符合工业/汽车应用温度
2.5V 至 5.5V 宽工作输入电压范围
输出电压低至 0.6V
压差 100% 占空比
输出电流高达 3A
低静态电流：40µA
80mΩ 和 40mΩ 内部功率 MOSFET 开关管
默认 1.2MHz 开关频率
供电时序使能（EN）和电源正常信号
逐周期过流保护
关机自动放电功能
带打嗝保护模式的短路保护
采用低 ESR 输出陶瓷电容可稳定工作
采用 TSOT23-8 封装
符合 AEC-Q100 等级 1 认证

… and many more!

Parameters 详情

最小输入电压（V）
2.5
最大输入电压（V）
6
最大输出电流（A）
1
封装
QFN-8 (2x2)
等级
车规级
最大开关频率（kHz）
3000
典型开关电流限（A）
1.8
最大占空比（%）
1
反馈电压 (V)
0.594
典型静态电流（mA）
0.35
调节输出
1
最大输出电压（V）
6
最小输出电压（V）
0.6
控制模式
电流控制模式

MPQ2128是一款具有3MHz恒定频率的电流模式PWM降压变换器。它集成了主开关和同步整流器，非常适合低压转换应用。MPQ2128可以在2.5V至6V的输入电压范围内工作，提供高达1A的负载电流。其输出电压可调节低至 0.6V。MPQ2128还提供多种保护功能，包括小于1µA 的关断电流、内部软启动、逐周期过流保护、短路保护和过温关断保护。MPQ2128 采用8 引脚2mm×2mm QFN 封装。
