NVDC 降压充电器用例：销售点 (POS) 终端

用例

Tweet this article

Share this article

Share this article

G每月为您发送最具参考价值的行业文章

订阅

我们会保障您的隐私

本用例将介绍MP2722 窄电压直流 (NVDC) 充电器在销售点 (POS) 终端中的应用。

MP2722 电池充电器 IC 是一款适用于单节锂离子或锂聚合物电池的 5A 开关模式电池管理器件，它可以提供欠压保护 (UVP)、过压保护 (OVP) 和热调节等多种保护功能，能够最大限度降低 POS 终端的电池故障发生率。

POS 终端（包括便携式 POS 和移动 POS）是一种提供支付交易的电子设备，广泛应用于零售商店、医疗保健场馆、餐厅和交通等快节奏环境。与传统收银机相比，POS 终端除了数据收集之外，安全性和效率也更高，而支付交易的高可靠性和快速处理速度对结账时间管理和客户满意度影响很大。POS 终端的电池故障就是一种潜在的干扰，它会导致生产力下降、给客户带来不便，甚至导致业务损失。

MP2722电池充电器 IC 是一款适用于单节锂离子或锂聚合物电池的 5A 开关模式电池管理器件，它可以提供包括欠压保护 (UVP)、过压保护 (OVP) 和热调节在内的多种保护功能，能够最大限度降低 POS 终端的电池故障发生率。MP2722的 NVDC 电源管理结构还提供低阻抗电源路径，在充电效率、充电时长和放电期间的电池寿命方面均具有优势。

MP2722还具有以下功能特性：

• 兼容 USB Type-C 1.3 标准
• 具有双角色电源 (DRP) 模式和自主/手动模式的全集成 CC 控制器
• 支持Try.SNK 和 Try.SRC 模式
• 兼容USB BC1.2和非标适配器
• 26V输入耐受电压(V_IN)
• 通过(I_CC)可调的80mA 至 5A 充电电流I²C
• 通过(I_{IN_LIM})可调的 100mA 至 3.2A 输入电流限I²C
• 最小V_IN环路可实现最大适配器功率跟踪
• 全面的安全特性：
• 全定制 JEITA 配置文件
• 附加负温度系数 (NTC) 热敏电阻输入
• 60°C 至 120°C可调芯片温度范围
• 完整充电和预充电安全定时器
• 看门狗安全定时器
• 用于充电参数的可锁定寄存器
• 750kHz 至 1.5MHz 的可调开关频率(f_SW)
• 具有运输和复位模式的内部集成 15mΩ 低导通电阻(R_DS(ON))电池 MOSFET
• 运输模式下具有8.5μA 超低电池放电电流
• 可设置低至 30mA 的截止电流，适用于可穿戴应用
• I²C端口可实现灵活的系统参数设置和状态报告
• 用于源模式和 USB On-The-Go (OTG) 的可配置升压变换器：
• 高达 3A的可调输出限流环路
• 输出过流保护 (OCP)
• 高达 2mF 的大电容负载供电能力
• 5V 至 5.35V 的可调输出电压
• 精度：
• ±0.5% 电池调节电压(V_{BATT_REG})
• ±5% I_CC
• ±5% I_{IN_LIM}
• 用于快速充电的电池遥测功能
• 升压模式下具备 ±2% 输出调整率

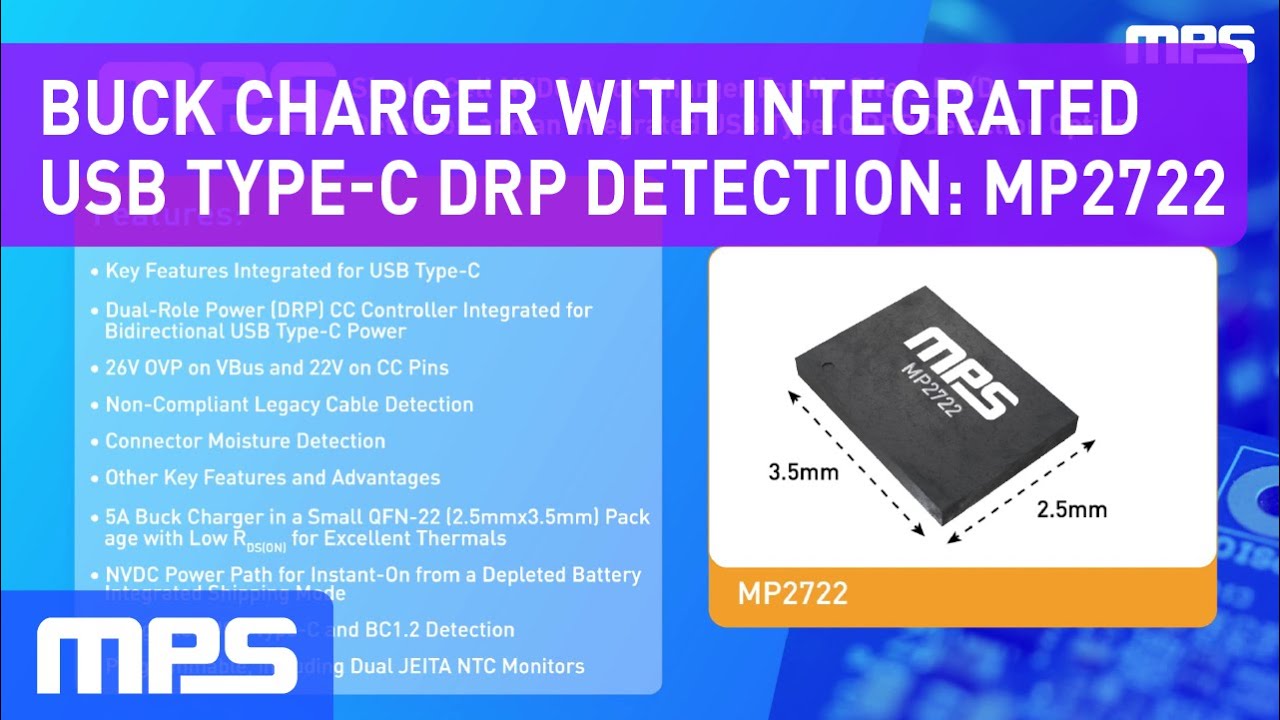

• 采用小尺寸 QFN-22 (2.5mmx3.5mm) 封装

浏览MPS简单易用且可配置的电池管理解决方案，了解更多信息。
