600W 离线电池充电器：
PFC + LLC 产品 HR1211
EVHR1211-Y-00B 是一款锂离子充电器评估板，通常用于电动交通工具和不间断电源（UPS）。还可以作为常用供电设备。在未接电池的情况下，芯片可将输出电压调节至 58.8V。该解决方案基于单集成电路（HR1211）PFC-LLC 组合控制方式。
取代昂贵的低频滤波器，EVHR1211-Y-00B 采用有源功率因数校正（PFC）技术，提供了出色的功率因数水平。同时，该设计还能实现更高的功率密度和更低的整体成本。它还采用同步整流（SR）功能来替代二极管以降低压降，并通过恒流恒压控制工作方式（CC-CV）来确保电池合理充电。
锂离子电池通常需要一个电池管理系统（BMS）来确保电池在安全参数范围内工作。该充电器通过一个继电器信号与 BMS 进行交互通信。这样可以防止输入连接时产生大电流尖峰，如果出现过流会触发 BMS 保护。
该评估板还完成了电磁兼容（EMC）传导、谐波辐射和空载功耗测试，可确保芯片满足工业标准。
特性
- 宽工作输入电压范围：85V 至 265V
- 14S 电池配置 (3.6V)
- 效率高达 92%
- 符合 EuP Lot6 标准以及 CoC v5 Tier 2 规范
- 符合 IEC61000-3-2 A类标准
- 符合 EN55032 Class B 类标准
- 高功率因数（PF）
- 过载保护（自动重启模式下）
- 短路保护（SCP）（自动重启模式下）
- 过压保护（OVP）
- 抑制容模保护
- 外形及尺寸：190 x 100 x 50 mm (3U rack STD)
600W 电池充电器应用
- 电动自行车充电器
- 机架式不间断电源（UPS）

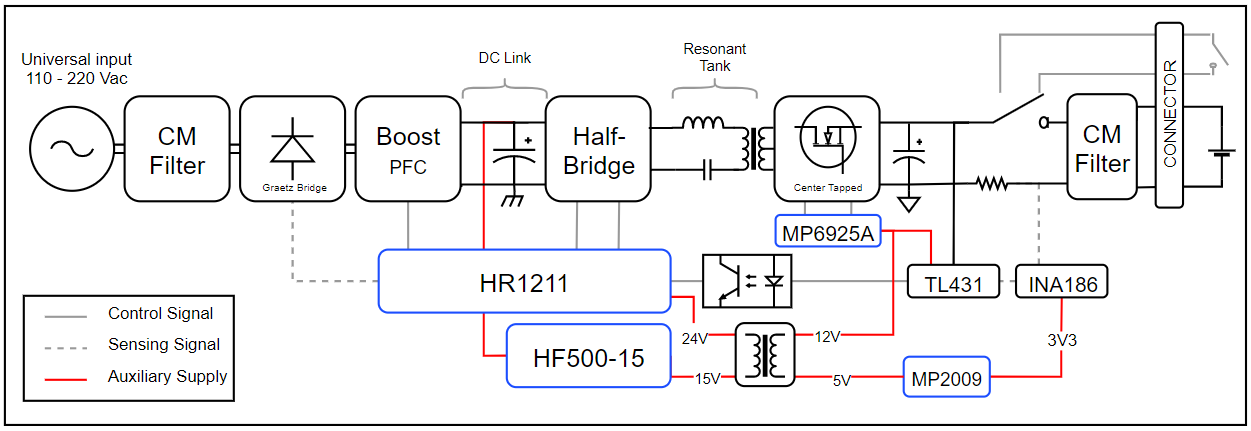

功能框图
相关解决方案
| MPS 集成电路 | 描述 |
| HR1211 | HR1211 高性能数字 PFC + LLC 组合控制器 |
| HF500-15 | HF500-15 定频反激调节器 |
| MP6925A | MP6925A 同步整流（SR）控制器 |
| MP2009 | MP2009 低压差（LDO）稳压器 |
系统规格
| 参数 | 规格 |
| 输入电压范围 | 85VAC 至 265VAC |
| 输出电压范围 | 35V 至 58.8V ±1.5% DC |
| 输出电流 | 10A ±1.5% |
| 正常条件下 | 输入电压: 230/120 Vac; 输出电压: 50.4 Vdc 10A (14S Li-Ion STD) |
| 评估板外形尺寸 | 190mm x 74mm x 50mm (3U rack STD) |
| 效率 | >92% |
| 备用电池功耗 | 满足 EuP Lot 4 和 CoC v5 Tier 2规范 (265V 时功耗<500mW) |
| 符合传导发射（Conducted Emission）测试 | EN55032 等级 B |
| 输出电压纹波 | 满载下为±100mV |
| 输出电流纹波 | 满载下为±485mA |
测试结果
效率VS.负载
功率因数
电流谐波分布
效率VS. 输入电压
输出特性
