RFSoC gen2/gen3 模块参考设计

AMD Xilinx 产品型号

  • XCZU39DR
  • XCZU43DR
  • XCZU46DR
  • XCZU47DR
  • XCZU48DR
  • XCZU49DR

联系我们

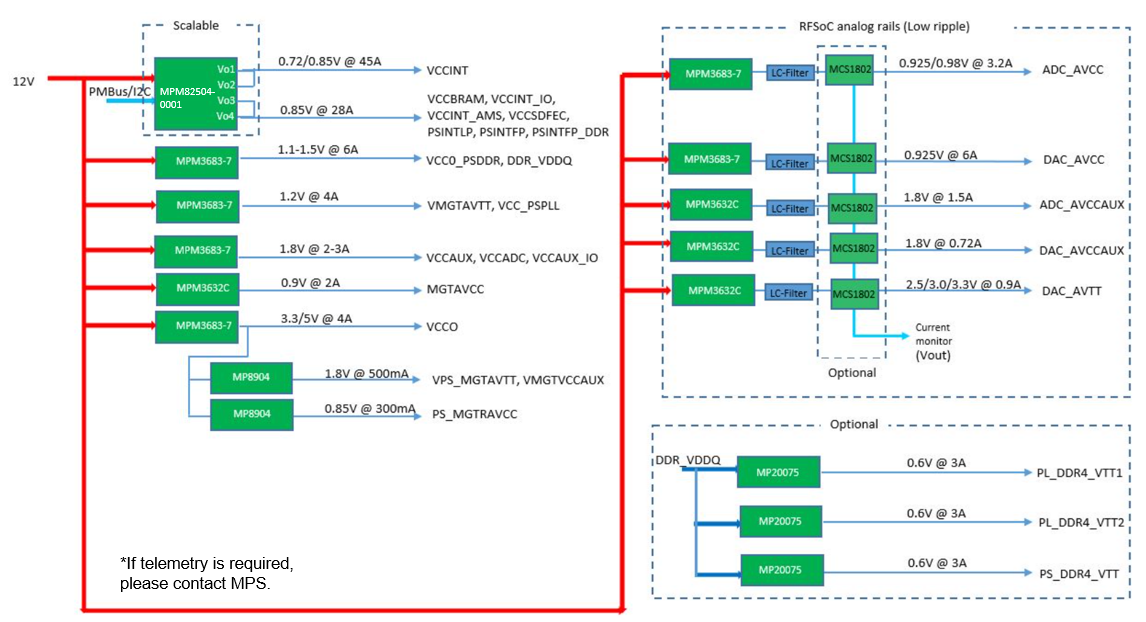

概述

  • 12V 输入电压设计(无需中间调节器)
  • 可以根据客户的需求轻松扩展/修改设计
  • 为简化设计,每电压轨常用产品可重复使用,兼容不同设计
  • 易于使用的四路 PMIC 模块方案(每路25A输出电流)提供了非常高的灵活性,可实现高效率和快速瞬态响应
  • MPM 模块为工厂整装测试模块,可以最大限度地简化工程师的工作
  • MPM 模块集成了电感
  • 整体系统效率约为 89%
  • 整体方案尺寸为 2.0 平方英寸,集成了输入和输出电容

              所采用的 MPS 产品

              产品型号 数量 描述
              MPM82504-0001 1 16V 四路 25A 可扩展带 PMBus 接口的 DC/DC 电源模块
              MPM3683-7 6 2.7V-16V, 8A, 降压电源模块,采用 QFN (7x7x4mm) 封装
              MPM3632C 4 18V/3A 模块,带集成电感的强制 CCM 模式的同步降压变换器降压变换器
              MP8904 2 500mA线性调节器
              MCS1802 5 3.3V 高性价比霍尔效应线性电流传感器IC
              MP20075 3 3A, DDR 终端调节器
              EVREF0105A 1 EVREF0105A 评估板用于演示 MPS 最高效率电源参考设计方案的性能,该方案适合 AMD Xilinx Versal ACAP。
