Spartan7 超小尺寸模块解决方案(适用于高功率应用)

有关参考设计的更多信息

联系我们

将在 2 个工作日内给予回复

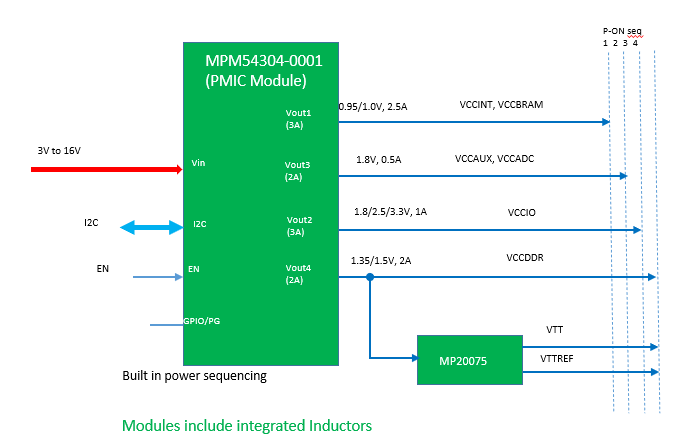

此参考设计可为AMD Xilinx Spartan7 系列 FPGAs (S6 - S100) 产品供电。此款基于 PMIC 模块的解决方案具有占板面积小、效率高和调整率快的特点,可实现更低成本。它通过一个外部定序器满足加电和断电时序要求。MPM54304 是一颗集成了4路电压轨的Buck芯片,输入电压范围为4V-16V,具有I2C接口,采用 7mmx7mm LGA 封装,最大限度地减少了外部元器件的使用数量。
AMD Xilinx 产品型号
  • XC7S6
  • XC7S15
  • XC7S25
  • XC7S50
  • XC7S75
  • XC7S100



                                                                        EVM54304

MPS 产品

产品型号 数量 描述
MPM54304-0001 1 4V 至 16V 输入电压,四路输出电源模块 集成 I 2C 接口和 MTP 功能,采用超薄封装
MP20075 1 3A, 1.05V–3.6V DDR2/3/3L/4 存储器终端调节器
