Spartan7分立式时序控制解决方案,适用于大功率应用(5V输入)

有关参考设计的更多信息

联系我们

将在 2 个工作日内给予回复

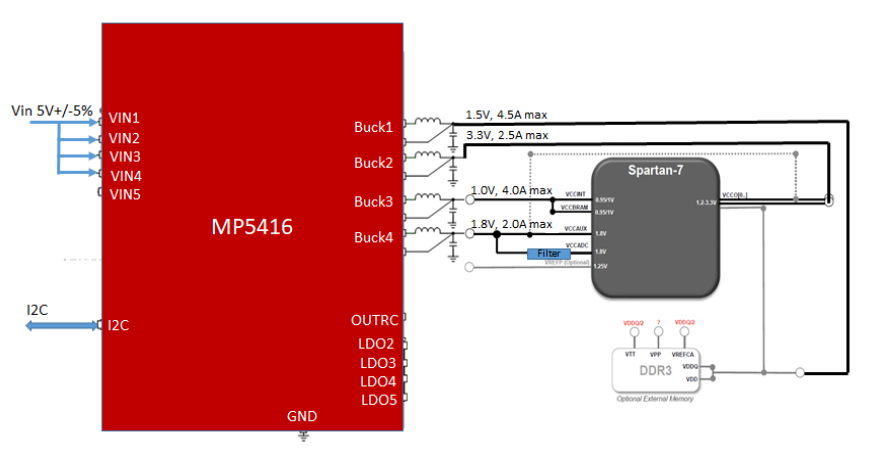

此参考设计用于为 Xilinx Spartan7系列 FPGAs (S6 - S100) 产品供电。此款基于 PMIC 模块的解决方案具有占板面积小、效率高和调整率快的特点,可实现更低成本。其内部时序控制可确保上下电时序要求。MP5416 PMIC 集成了4路bucks和5路LDOs,输入电压范围为2.8V 至 5.5V,支持 I2C 接口。采用 QFN-28 (4mmx4mm)低成本小尺寸封装,尺寸仅为0.55平方英寸。最少的外部元器件 灵活的上下电时序控制 高效率调节器 可调开关频率

Xilinx 产品型号:
  • XC7S6
  • XC7S15
  • XC7S25
  • XC7S50
  • XC7S75
  • XC7S100

设计文件

MPS 产品

产品型号 数量 描述
MP5416 1 5V PMIC 解决方案,集成了 4.5A/4A/2.5A/2A 4个降压变换器和 5 个 LDO,具有 I2C 接口和一次性可编程 (OTP) 功能
