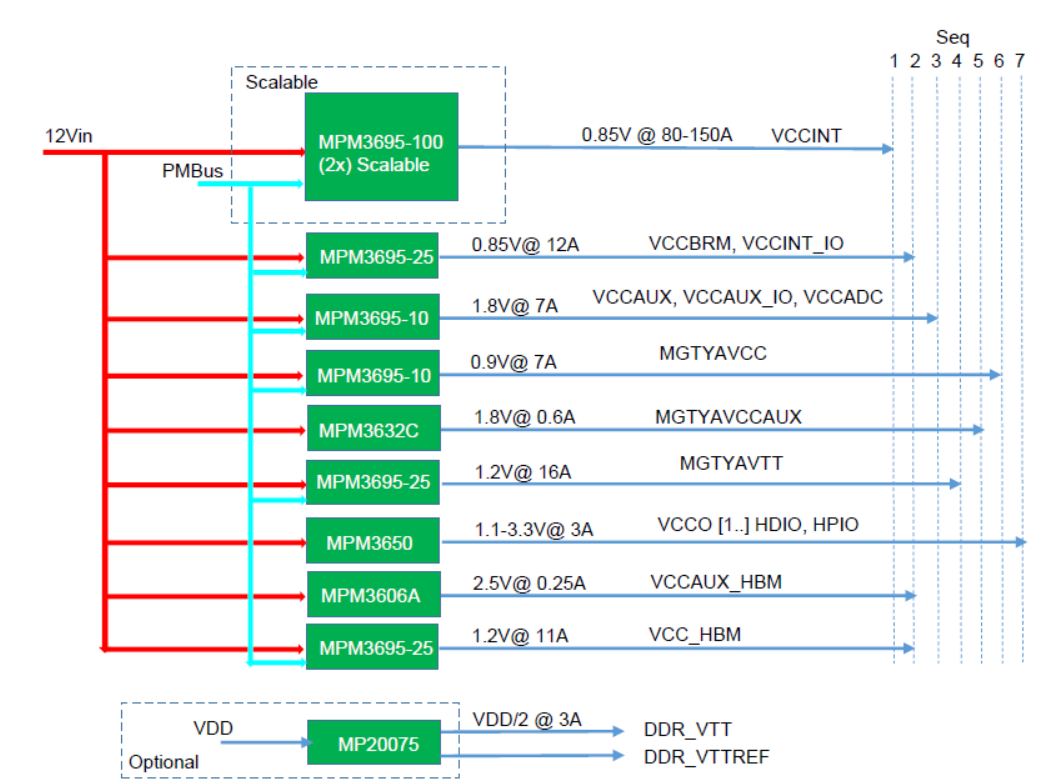

VU45P, VU47P UltraScale+ 扩展组合设计最小方案尺寸电源管理参考设计

有关参考设计的更多信息

联系我们

将在 2 个工作日内给予回复

AMD Xilinx 产品型号:
  • XCVU45P
  • XCVU47P

所采用的 MPS 产品

产品型号 数量 描述
MPM3695-100-0001

1 for 80A;

2 for 150A

100A,可扩展,带PMBus接口的DC/DC电源模块
MPM3695-25-0022 3 16V, 20A, 可扩展的带PMBus接口的DC/DC电源模块
MPM3695-10-0022 2 16V,10A,可扩展 带 PMBus 接口的超薄 DC/DC 电源模块
MPM3632C 1 18V 输入,3A 模块,集成电感的同步强制 CCM 模式降压变换器
MPM3650 1 1.2MHz 同步频率 2.75 - 17V, 5A 超薄电源模块
MPM3606A 1 21V/0.6A 模块,带集成电感和 PG 引脚的同步降压变换器
MP20075 1 3A, DDR 终端调节器
