EV1475S-J-00A

EV1475S-J-00A

3A、16V、500kHz 、高效率同步降压变换器评估板

Datasheet

详情

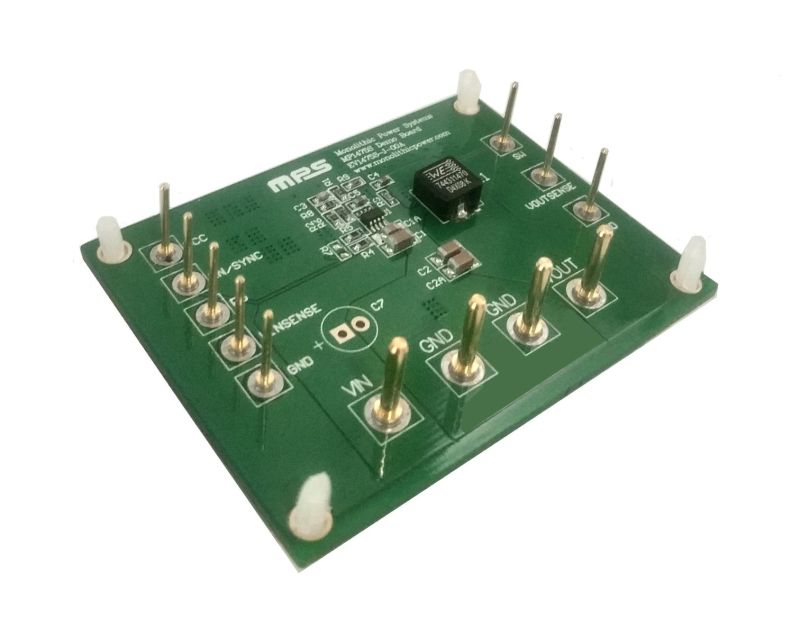

EV1475S-J-00A 评估板用于展示 MP1475S 的功能。MP1475S是一款内置上、下管 MOSFET（分别为HS-FET 和 LS-FET）的高频同步整流降压变换器。该器件提供了一种紧凑的解决方案，可实现 3A 连续输出电流 (I_OUT)，并在宽输入电源范围内具有出色的负载和线性调整率。MP1475S 还提供同步模式操作，可在整个 I_OUT 负载范围内实现更高效率。

其电流模式操作可提供快速瞬态响应并使环路更易稳定。该器件还提供全面的保护功能，包括过流保护 (OCP) 和过温关断 (TSD)保护。

MP1475S 采用节省空间的 TSOT23-8 封装。

评估所用产品

产品特性和优势

4.5V 至 16V 的宽输入工作电压 (V_IN) 范围
120mΩ/50mΩ 低导通阻抗(R_DS(ON))内部功率 MOSFET
高效率同步工作模式
500kHz 固定开关频率 (f_SW)
300kHz 至 2MHz 外部时钟同步
轻载节电模式
内部软启动 (SS)功能
电源正常 (PG) 指示功能
打嗝模式过流保护 (OCP)功能
过温关断保护
输出电压可调节低至0.8V
采用 TSOT23-8 封装

正在供货产品型号

EV1475S-J-00A

直接从MPS购买

标准定价

数量单价
1

¥179.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
