EV2718A-Q-00A

带 OTG 功能的2.5A、单电池、I2C控制、NVDC 降压充电器IC评估板

详情

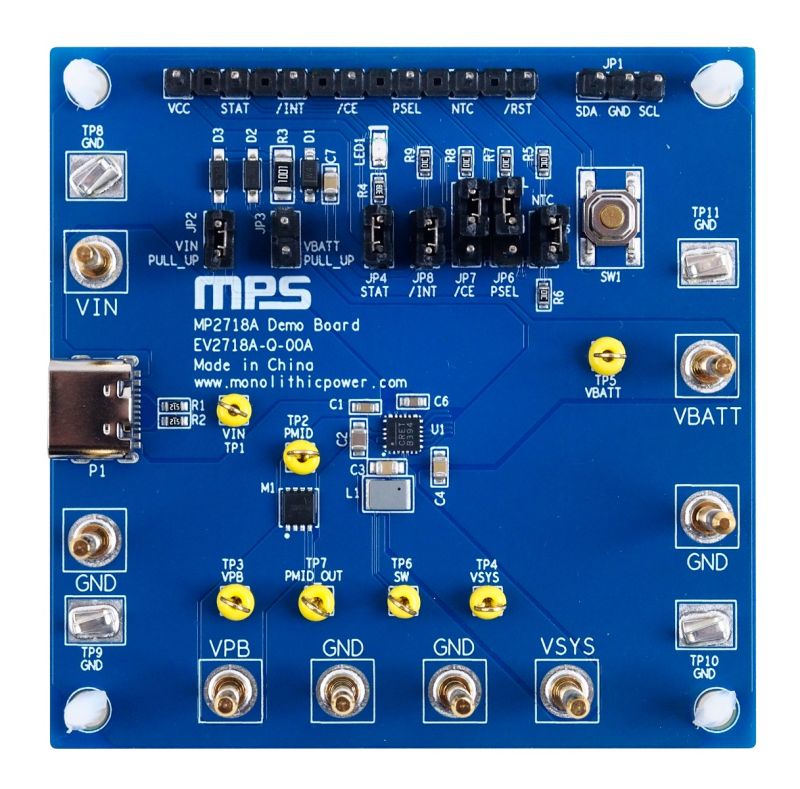

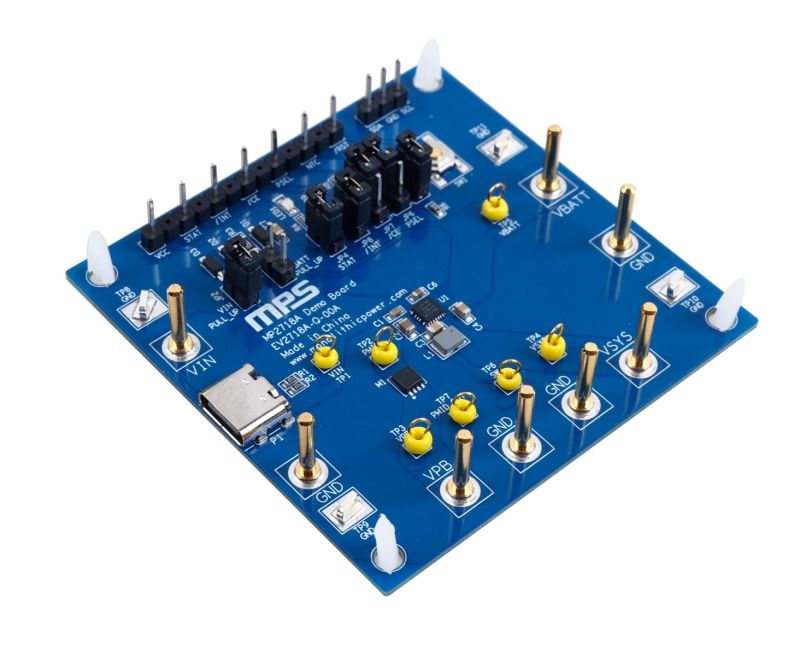

EV2718A-Q-00A 是用于演示 MP2718A 功能特性的评估板。MP2718A 是一款高度集成的 2.5A 开关模式电池管理器件，适用于单节锂离子或锂聚合物电池。该器件采用低阻抗窄电压直流 (NVDC) 电源路径管理架构，可优化充电效率、缩短电池充电时间并延长放电电池寿命。

MP2718A 支持低至 10mA 的截止电流，并支持 On-The-Go (OTG) 模式，由电池提供 5V 输出。

它通过 I²C 接口配置充/放电参数，从而全面控制器件操作，例如配置输入电流限值(I_{IN_LIM})，输入电压限值 (V_{IN_LIM})、充电电流、电池满电调节电压，以及升压模式下的输出电压 (V_OTG)和输出电流(I_OTG) 等。此外，它还通过I²C接口进行状态/中断监控。

为确保安全运行，该器件为电池充电和系统运行提供多种安全保护功能，包括输入过压保护 (OVP)、电池 OVP、系统 OVP、过温关断保护、充电安全定时器，以及温度窗口和相应动作均可配置的全定制 JEITA 配置文件。

MP2718A 采用 QFN-20 (3mmx3mm) 封装。

2.5A 、单电池、I²C控制、NVDC 降压充电器IC，具有 10mA 截止电流和 OTG 功能

高达 22V 的耐受输入电压 (V_IN)
运输模式下具有1μA 超低电池漏电流
8μA 电池待机电流
高阻 (Hi-Z) 模式下具有30μA 输入漏电流
窄电压直流 (NVDC) 电源路径管理功能
通过 I²C接口可配置高达 2.5A 的充电电流
低至 10mA 的截止电流，适用于可穿戴设备
最小V_IN 环路，用于最大适配器功率跟踪
1.2MHz 至 2.4MHz 可配置开关频率 (f_SW)
用于 PMID 电源路径的外部电荷泵 N 沟道 MOSFET 驱动器
升压模式，具有 4.2V 至 5.2V 范围内可配置输出电压 (V_OTG)
集成 19mΩ 低导通电阻 (R_DS(ON) 电池 FET (BATFET) ，支持运输模式和复位模式
提供I²C 端口，可实现灵活的系统参数设置和状态报告
高精度:
- 电池调节电压精度 ±0.5%
- 充电电流 (I_CC) 调节精度 ±5%，输入电流限值 (I_{IN_LIM}) 调节精度 ±6%
- 最小输入调节电压精度 ±3%
- 升压模式下输出调节电压精度 ±2%
采用 QFN-20 (3mmx3mm) 封装

EV2718A-Q-00A

直接从MPS购买

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
