具有串行接口控制功能的 15mA 截止电流、2.2A 单节电池降压充电器 IC 评估板

Datasheet

详情

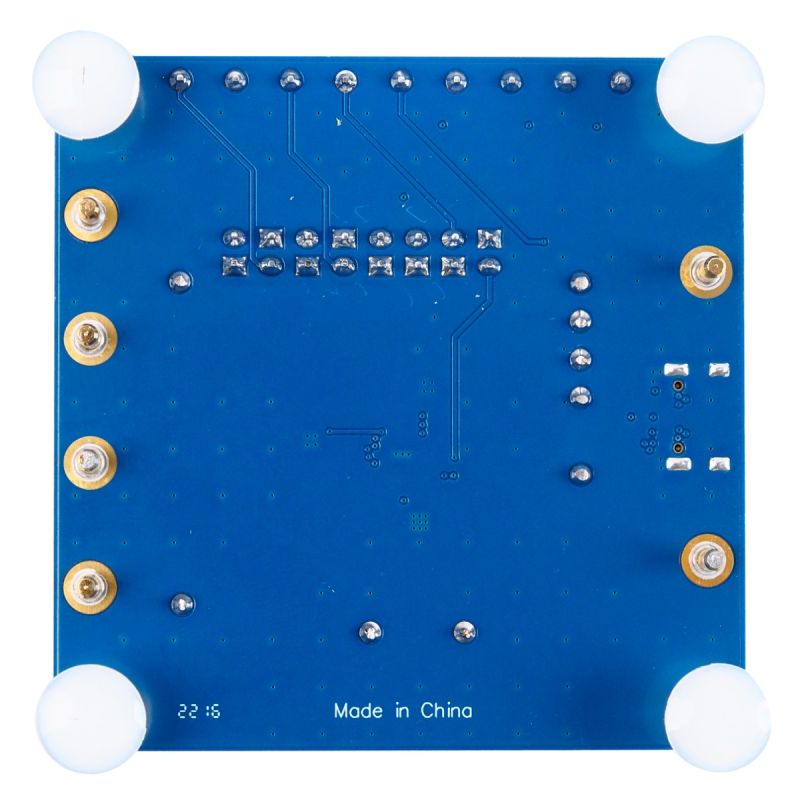

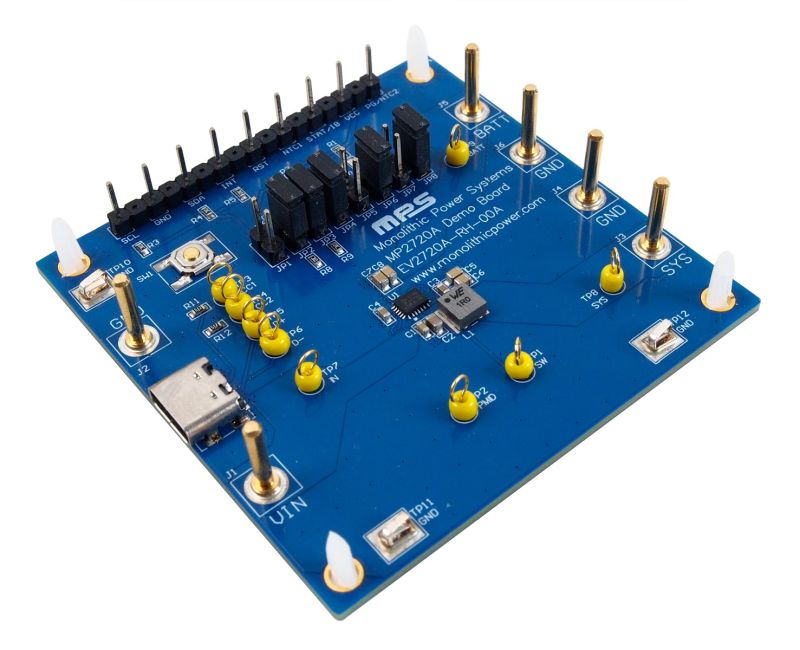

EV2720A-RH-00A 是用于演示 MP2720A 功能的评估板。 MP2720A 是一款高度集成的 2.2A 开关模式电池管理器件，适用于单节锂离子或锂聚合物电池供电应用，并具有低至 15mA 的截止电流。该器件采用的窄直流电压 (NVDC) 电源管理结构提供了低阻抗电源路径，能够优化充电效率、缩短电池充电时间并延长放电中的电池寿命。

MP2720A 的输入源类型识别算法支持 USB 电池充电规范 1.2 (BC1.2) 和非标适配器检测。其串行接口提供全面的操作控制，包括充电参数配置和状态/中断监测。该器件还支持全定制J EITA 配置文件，同时提供可配置温度窗口和动作。

EV2720A-RH-00A 支持高达 6.3V 的工作电压；同时还能在 IN 引脚上施加 5V 至 5.35V 的电压，从而支持升压模式和 USB On-The-Go (OTG) 操作。

评估所用产品

产品特性和优势

具有窄直流电压 (NVDC) 电源路径管理功能的 2.2A 开关充电IC
支持 USB BC1.2 标准和非标适配器
26V 可耐受输入电压 (V_IN)
通过串行接口可配置 40mA 至 2.2A 的充电电流 (I_CC)
通过串行接口可配置 100mA 至 3.2A 的输入电流限 (I_{IN_LIM})
具有最小 V_IN 环路，可实现最大适配器功率跟踪
全面安全特性：
- 全定制 JEITA 配置文件
- 额外负温度系数 (NTC) 热敏电阻输入
- 60°C 至 120°C 芯片温度调节
- 完整的充电和预充电安全定时器
- 看门狗安全定时器
- 用于充电参数的可锁定寄存器
750kHz 至 1.5MHz 可调开关频率 (f_SW)
集成运输模式和复位模式的 30mΩ 低 R_DS(ON)电池 MOSFET
运输模式下具有 8.5μA 超低电池放电电流
低至 15mA 的截止电流设置，适用于可穿戴应用
用于灵活配置系统参数并提供状态报告的串行接口
用于源模式和 USB On-The-Go (OTG) 功能的可调升压变换器：
- 最高 3A 的可配置输出限流环路
- 输出过流保护 (OCP)
- 能够为高达 2mF 的大电容负载供电
- 5V 至 5.35V 的可调输出电压 (V_OUT)
精度：
- ±0.5% 电池调节电压 (V_{BATT_REG})
- ±5% I_CC
- ±5% I_{IN_LIM}
- 实现快充的远程电池检测
- 升压模式下具备 ±2% 输出调整率
采用小尺寸 QFN-22 (2.5mmx3.5mm) 封装

正在供货产品型号

EV2720A-RH-00A

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥362.50

No, I already have one
