MP2720A

MP2720A

具有 15mA 截止电流的 2.2A单节电池降压充电IC

Datasheet

详情

MP2720A 是一款高度集成的 2.2A 开关模式电池管理器件，适用于单节锂离子或锂聚合物电池供电应用。其窄直流电压 (NVDC) 电源管理结构提供低阻抗电源路径，可优化充电效率、缩短电池充电时间并延长放电中的电池寿命。

MP2720A的输入源类型识别算法支持USB电池充电规范1.2（BC1.2）和非标适配器检测。其串行接口提供全面的操作控制，包括充电参数配置和状态/中断监测。

MP2720A 支持全定制 JEITA 配置文件，并提供可配置温度窗口和动作。

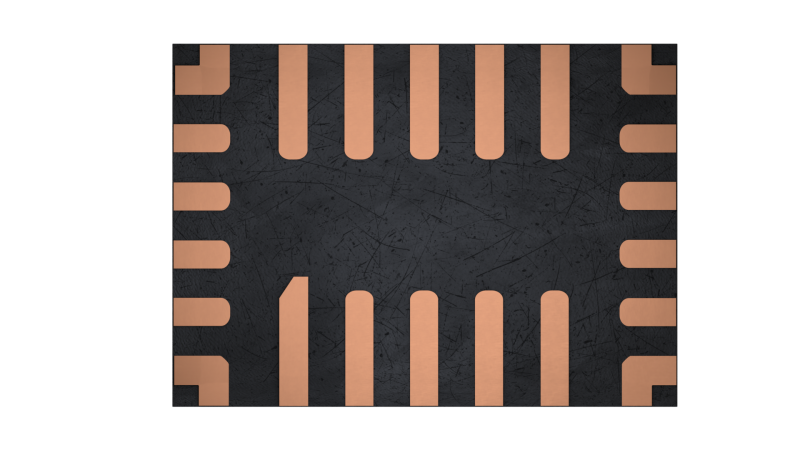

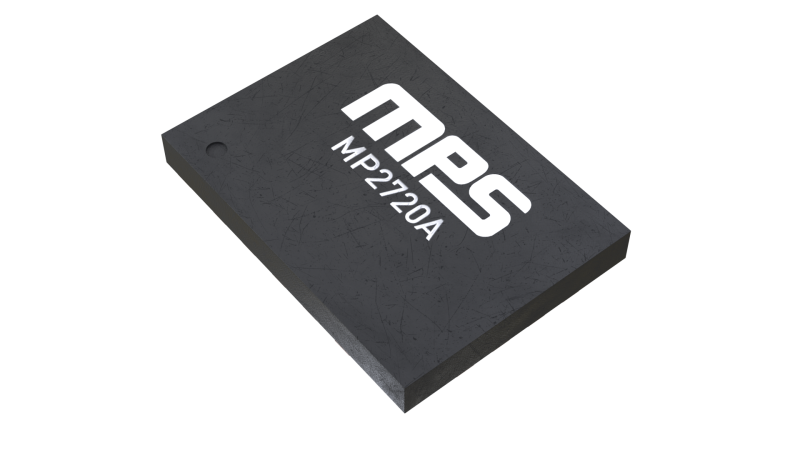

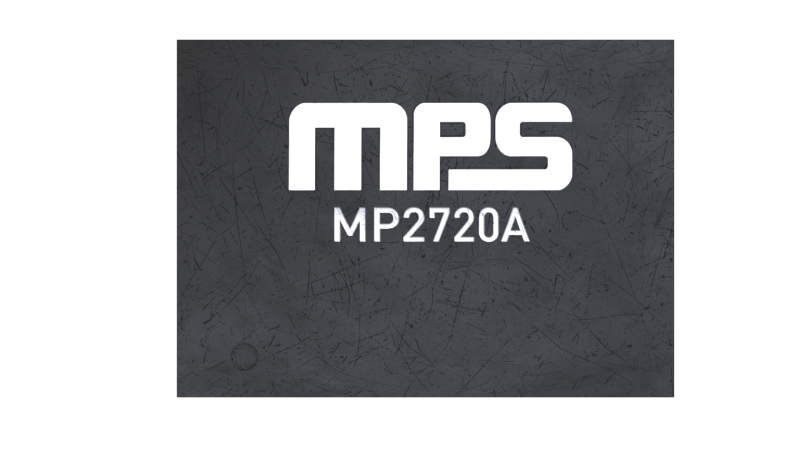

MP2720A 采用 QFN-22 (2.5mmx3.5mm) 封装。

产品特性和优势

具有窄直流电压 (NVDC) 电源路径管理功能的2.2A 开关充电IC
支持USB BC1.2 标准和非标适配器
26V 可耐受输入电压 (V_IN)
通过串行接口可配置 40mA 至2.2A 充电电流 (I_CC)
通过串行接口可配置 100mA 至3.2A 输入电流限 (I_{IN_LIM})
具有最小V_IN环路，可实现最大适配器功率跟踪
全面的安全特性：
- 全定制 JEITA 配置文件
- 额外负温度系数 (NTC) 热敏电阻输入
- 60°C 至 120°C 芯片温度调节
- 完整的充电和预充电安全定时器
- 监视器安全定时器
- 用于充电参数的可锁定寄存器
750kHz 至1.5MHz 可调开关频率 (f_SW)
集成带运输模式和复位模式的30mΩ 低导通电阻 (R_DS(ON))电池 MOSFET
运输模式下具有8.5μA 超低电池放电电流
低至 15mA 的截止电流设置，适用于可穿戴应用
用于灵活配置系统参数并提供状态报告的串行接口
用于源模式和 USB On-The-Go (OTG) 功能的可调升压变换器：
- 最高3A 的可配置输出限流环路
- 输出过流保护 (OCP)
- 能够为高达 2mF 的大电容负载供电
- 5V 至5.35V可调输出电压 (V_OUT)
精度：
- ±0.5% 电池调节电压 (V_{BATT_REG})
- ±5% I_CC
- ±5% I_{IN_LIM}
- 实现快充的远程电池检测
- 升压模式下具有 ±2% 输出调整率
采用小尺寸QFN-22(2.5mm×3.5mm) 封装

正在供货产品型号

MP2720AGRH-xxxx-Z MP2720AGRH-xxxx-P MP2720AGRH-0000-Z MP2720AGRH-0000-P

P&Z的含义

相关产品

EV2720A-RH-00A 具有串行接口控制功能的 15mA 截止电流、2.2A 单节电池降压充电器 IC 评估板

EV2720A-RH-00A 是用于演示 MP2720A 功能的评估板。 MP2720A 是一款高度集成的 2.2A 开关模式电池管理器件，适用于单节锂离子或锂聚合物电池供电应用，并具有低至 15mA 的截止电流。该器件采用的窄直流电压 (NVDC) 电源管理结构提供了低阻抗电源路径，能够优化充电效率、缩短电池充电时间并延长放电中的电池寿命。

MP2720A 的输入源类型识别算法支持 USB 电池充电规范 1.2 (BC1.2) 和非标适配器检测。其串行接口提供全面的操作控制，包括充电参数配置和状态/中断监测。该器件还支持全定制J EITA 配置文件，同时提供可配置温度窗口和动作。

EV2720A-RH-00A 支持高达 6.3V 的工作电压；同时还能在 IN 引脚上施加 5V 至 5.35V 的电压，从而支持升压模式和 USB On-The-Go (OTG) 操作。

¥366.50
+ 税

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MP2720AGRH-0000-Z MP2720AGRH-0000-P

包: QFN-22 (2.5x3.5)

2.2A, Single-Cell Buck Charger with 15mA Termination Current

5,000 per Reel

Buy Now Price ¥8.43 1K

数量单价
1

¥16.64
10

¥14.88
100

¥12.46
250

¥12.24
500

¥11.07
1K

¥8.43

Special Pricing Available for
Larger Quantities Quote

In stock now: 50000

Order now, up to 50000 estimated to ship by 27 Mar, 2025

Lead Time For Additional Quantities

Additional quantities estimated to ship by 14 Jul, 2025

3-10个工作日内到货。每单运费仅为 5 美元。

Create myMPS+ account for Free Samples Free samples

MP2720AGRH-xxxx-Z MP2720AGRH-xxxx-P

包: QFN-22 (2.5x3.5)

2.2A, Single-Cell Buck Charger with 15mA Termination Current

5,000 per Reel

Buy Now Price ¥8.43 1K

数量单价
1

¥16.64
10

¥14.88
100

¥12.46
250

¥12.24
500

¥11.07
1K

¥8.43

Special Pricing Available for
Larger Quantities Quote

In stock now: 50000

Order now, up to 50000 estimated to ship by 27 Mar, 2025

Lead Time For Additional Quantities

Additional quantities estimated to ship by 14 Jul, 2025

3-10个工作日内到货。每单运费仅为 5 美元。

Create myMPS+ account for Free Samples Free samples
