EV2790-000x-FP-00A

具有库仑计数功能的 7 节至 10 节、高精度I2C/SPI监控与保护芯片评判评估板

Shopping Cart购买

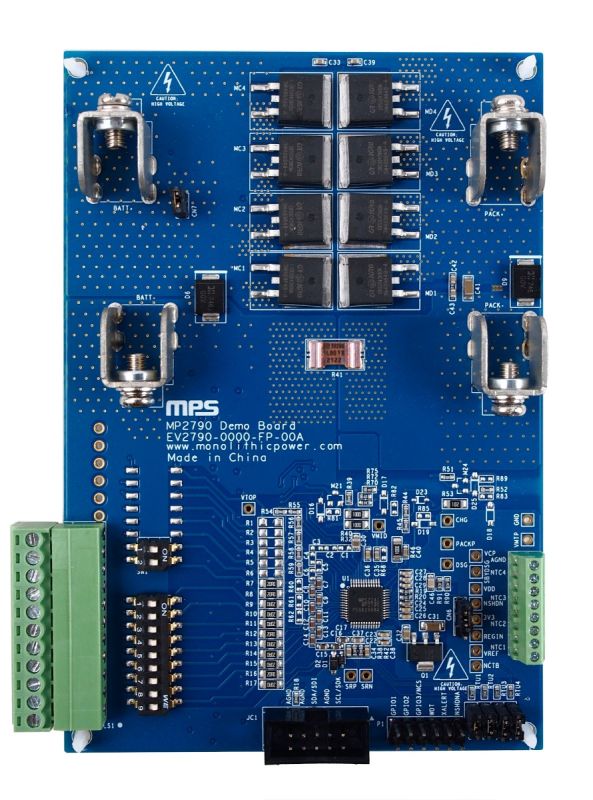

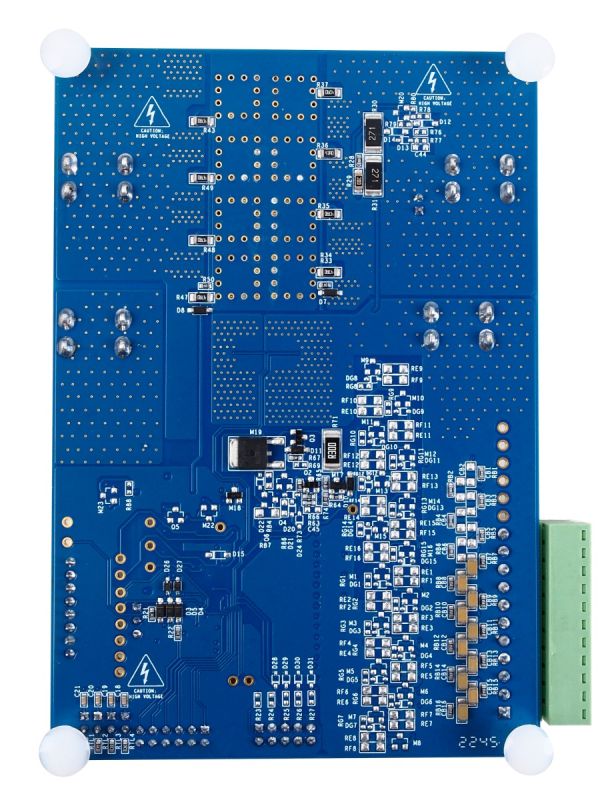

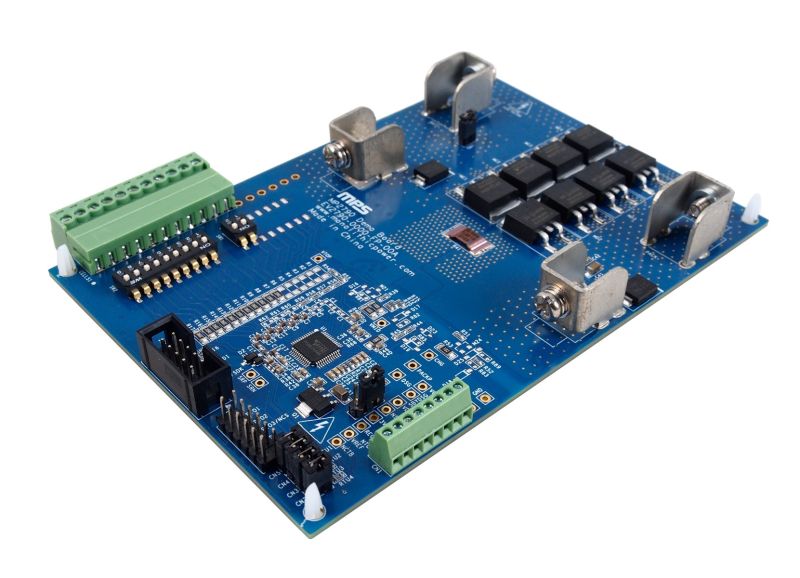

EV2790-000x-FP-00A

具有库仑计数功能的 7 节至 10 节、高精度I2C/SPI监控与保护芯片评判评估板

EV2790-000x-FP-00A continues to be in production for existing customers. Please consider this alternative for new designs:

EV2790-0000-FP-00B

正在供货

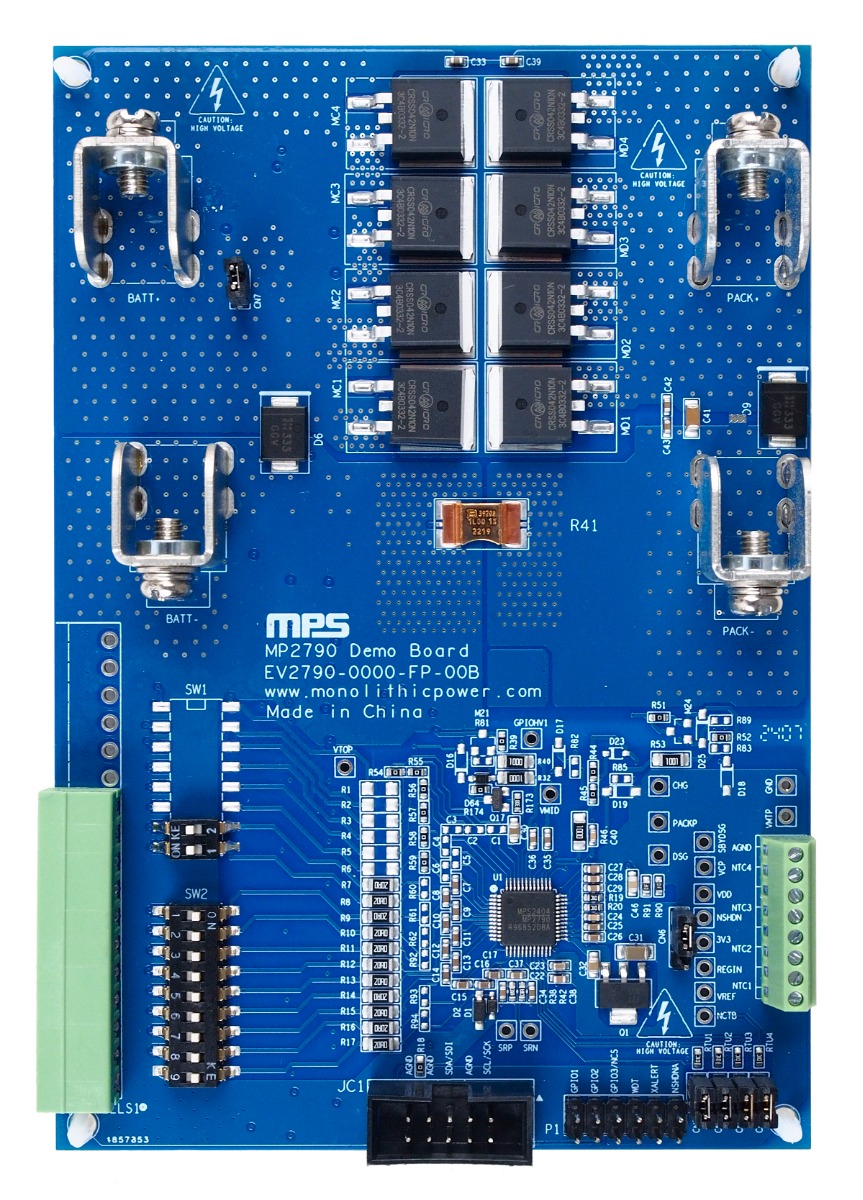

EV2790-0000-FP-00B

正在供货

带库仑计数和 I2C 接口的 4 至 10 节高精度电池监控器和保护器评估板

Features & Benefits

  • 采用双模数转换器 (ADC) 架构:
    • 采用MPF4279x 电量计时,充电状态 (SOC) 误差< ±2%
    • 电池电压测量误差<5mV
    • 电流/库仑计数器误差<±0.5%
    • 严格同步的电流/电压测量,可用于阻抗测量
  • 集成N 沟道上管 MOSFET (HS-FET) 驱动器用于充电和放电控制:
    • 支持 MOSFET 软启动 (SS) 放电控制,无需预充电电路
    • 并联 N 沟道 MOSFET 可驱动高达 100A 的直流电流
  • 硬件可配置保护功能:
    • 充电/放电过流保护 (OCP) 和短路保护 (SCP)
    • 电池欠压保护 (UVP) 和过压保护 (OVP)
    • 电池组 UVP 和 OVP
    • 电池低温/高温保护
    • 芯片高温保护
  • 被动电池平衡,每节电池电流高达 58mA:
    • 可驱动外部平衡晶体管
    • 自动或手动控制
  • 其他功能:
    • 集成 3.3V 和 5V 低压差 (LDO) 稳压器
    • 低电流待机模式
    • 负载和充电器插入检测
    • 高压和低压 GPIO
    • 专用热敏电阻输入
    • 开路检测
    • 持续无电电池标志
    • 用于关键阈值的可锁定多次可编程 (MTP) 存储器
  • 具有 8 位循环冗余校验 (CRC) 的 I2C或串行外设接口 (SPI)
  • 允许随机电池连接
  • 采用 TQFP-48 (7mmx7mm) 封装



… and many more!

评估所用产品

正在供货产品型号

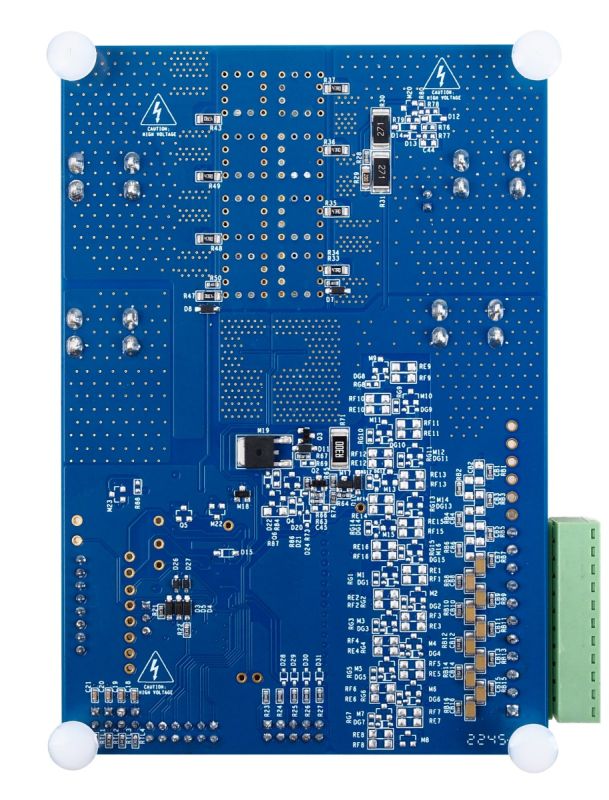

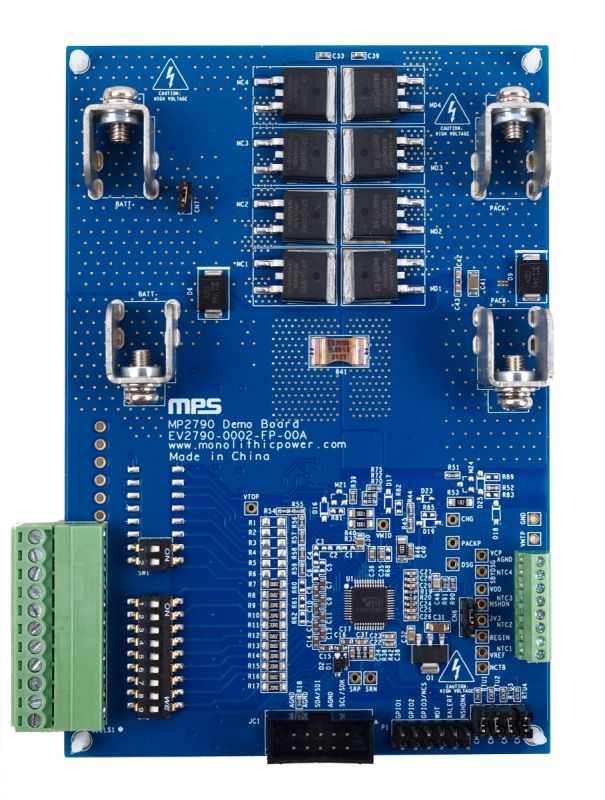

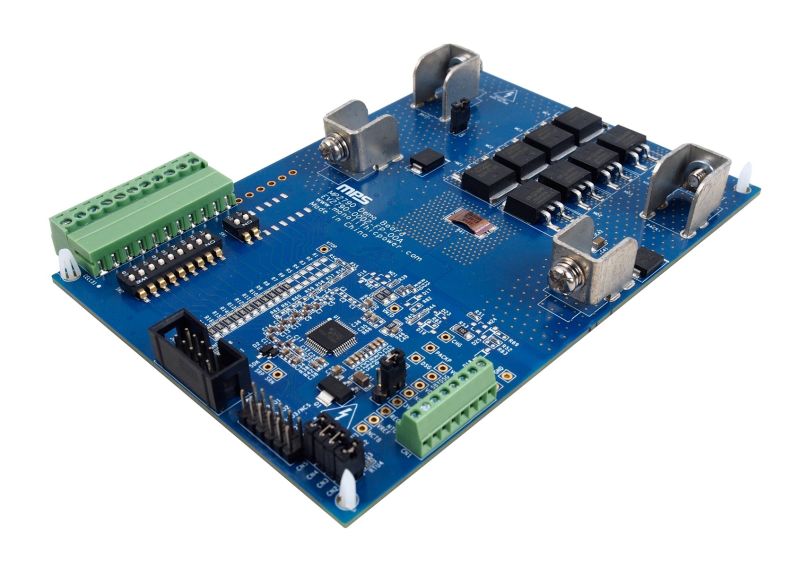

EV2790-0000-FP-00A EV2790-0002-FP-00A
