带库伦计数功能和 I²C/SPI 接口的4至16节高精度电池监控器和保护器评估板

详情

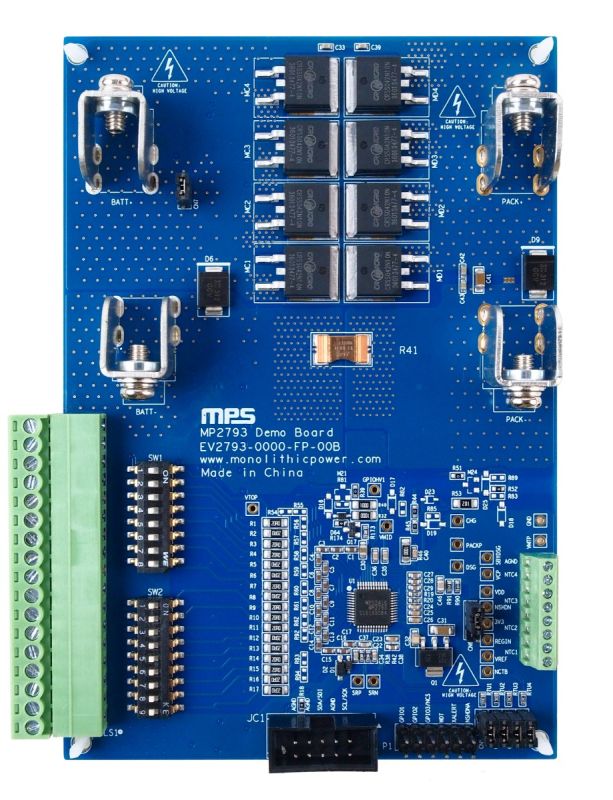

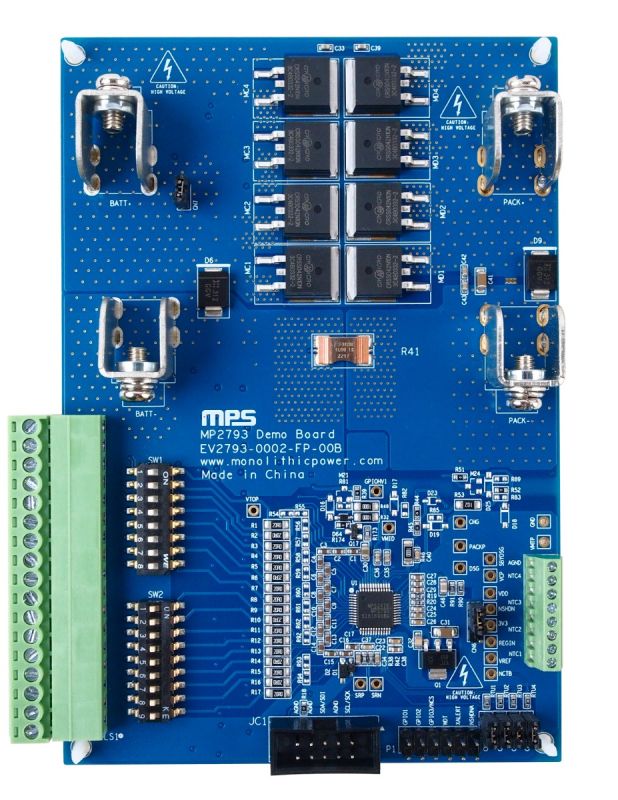

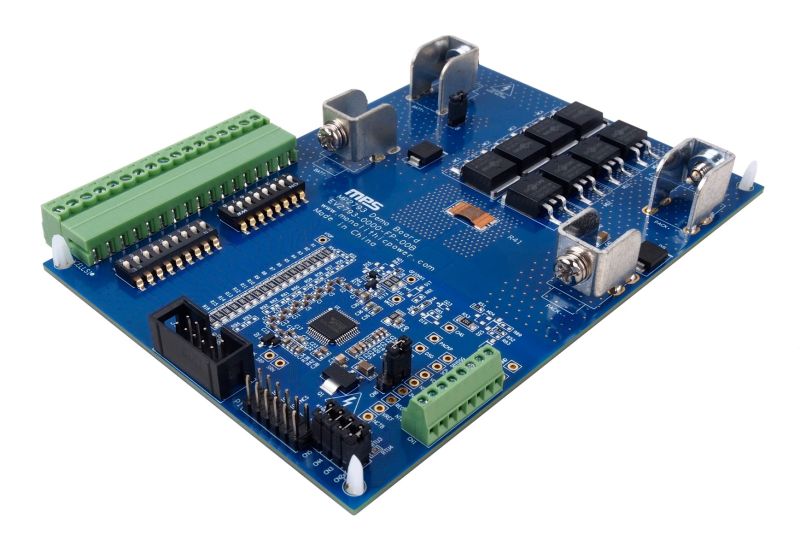

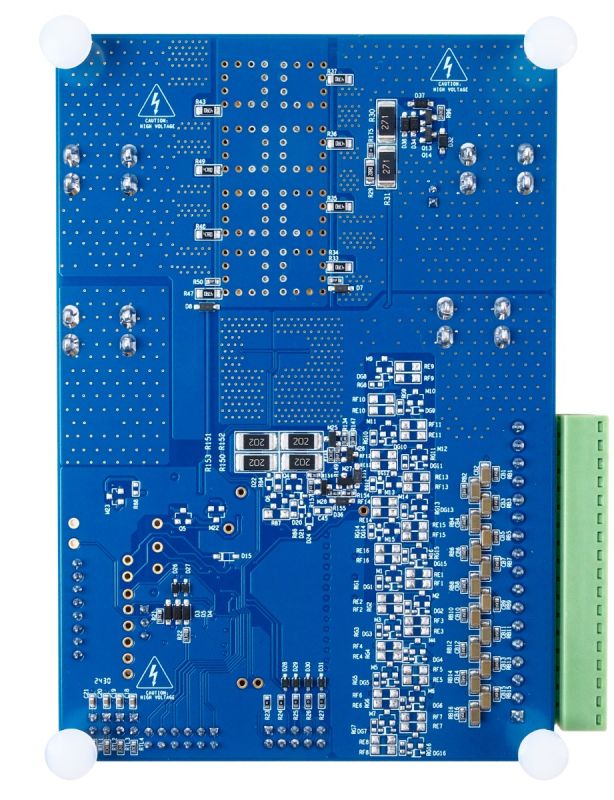

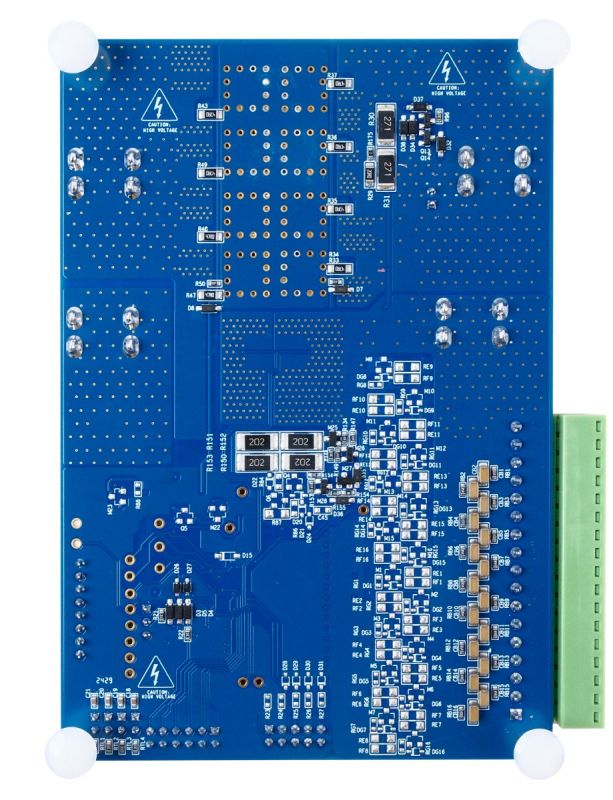

EV2793-0000/0002-FP-00B是用于演示MP2793功能的评估板。MP2793是一款强大的电池管理器件，它提供完整的模拟前端 (AFE) 监控与保护解决方案。该器件专为4至16节串联电池系统设计。其中，MP2793DFP-0000提供 I²C 接口通信；MP2797DFP-0002提供串行外设接口（SPI）通信。

MP2793支持4至16节串联电池组连接，特定引脚上的绝对电压超过80V。

该器件集成了两个独立的模数转换器 (ADC)。第一个 ADC 通过外部 NTC 热敏电阻测量每个通道的差分电池电压（最多 16 个通道）、芯片温度和 4 通道温度；第二个 ADC 则通过外部电流采样电阻测量充/放电电流。双 ADC 架构实现了同步电压和电流测量，可用于监控电池和电池组阻抗。

MP2793内部集成上管 MOSFET (HS-FET) 驱动器用于实现充电(CHG)和放电(DSG)独立控制。

DSG MOSFET 驱动器具备可配置软启动 (SS)功能，无需外部预充电电路即可提供受控导通功能。DSG MOSFET 驱动器还集成多种故障保护功能，包括放电过流(DOC)、短路 (SC)、电池欠压 (UV)、过温 (OT)和欠温(UT)。

CHG MOSFET 驱动器也集成了多种保护功能，如充电过流 (COC)、短路、电池过压 (OV)、UT和OT。所有保护功能都具有可配置阈值。

MP2793还内置被动均衡 MOSFET 来均衡不匹配的电池，并支持高达 58mA 的电流。此外，该器件也可选择驱动外部均衡晶体管（BJT）。

MP2793 可根据工作模式优化基准电流消耗。它采用 TQFP-48 (7mm x 7mm) 封装。

评估所用产品

产品特性和优势

集成双模数转换器 (ADC) 架构：
- 与MPF4279x 电量计配合工作时，充电状态 (SOC) 误差 <±2%
- 电池电压测量误差 <5mV
- 电流测量/库伦计数误差 <±0.5%
- 严格同步的电流/电压测量，可实现阻抗检测
集成上管 N 沟道 MOSFET 驱动器用于充电和放电控制：
- 无需预充电电路即可支持FET 软启动放电控制
- 并联 N 沟道 MOSFET 可驱动高达 100A 的直流电流
带恢复选项的硬件可配置保护：
- 充电/放电过流保护 (OCP) 和短路保护 (SCP)
- 电池欠压保护 (UVP) 和过压保护 (OVP)
- 电池组UV 和 OV
- 电池欠温(UT)/过温(OT)保护
- 芯片高温保护
被动电池均衡，每电池高达 58mA的电流：
- 可驱动外部均衡晶体管
- 自动或手动控制
附加功能：
- 集成 3.3V 和 5V 低压差（LDO）稳压器
- 负载和充电器插入检测
- 高压和低压通用输入/输出（GPIO）
- 专用热敏电阻输入
- 开路检测
- 电池持续失效标记
- 用于储存关键阈值的可锁定多次可编程（MTP）存储器
具有 8 位循环冗余校验 (CRC) 的 I²C 接口或 SPI 接口
支持随机电池连接
采用 TQFP-48 (7mmx7mm) 封装

正在供货产品型号

EV2793-0000-FP-00B EV2793-0002-FP-00B
