带I²C接口、适用于 VR应用的 6 通道、160mA、34V、升压 WLED 驱动器评估板

详情

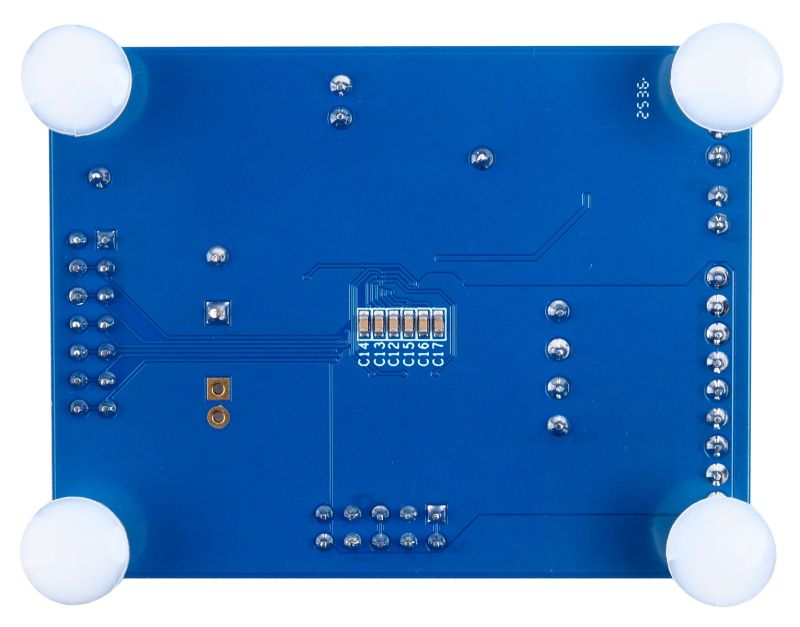

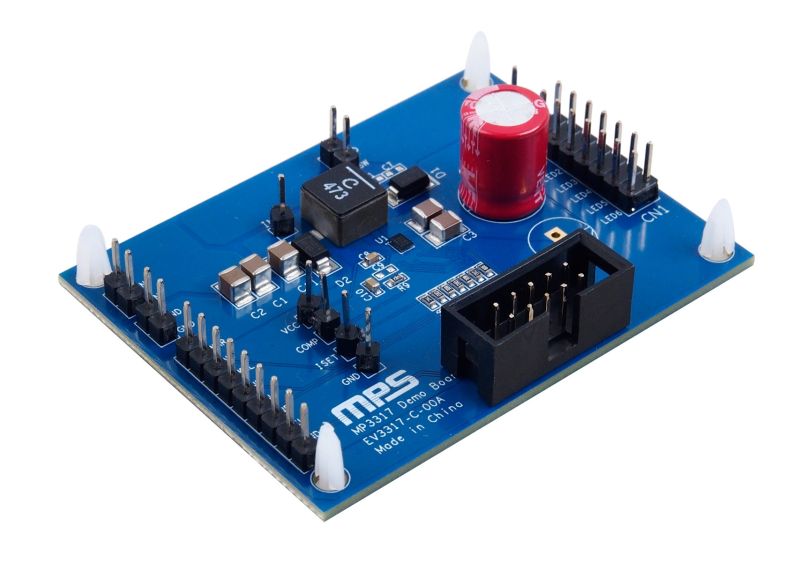

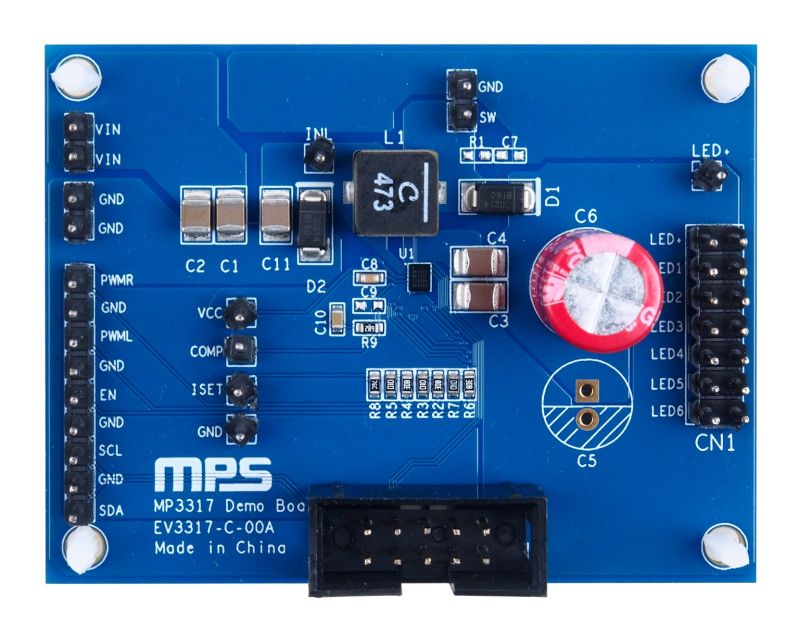

EV3317-C-00A评估板用于演示MP3317的功能特性。MP3317 是一款带6 通道电流源的升压变换器，可用于驱动虚拟现实 (VR) 背光应用中LCD 面板的WLED 阵列。

MP3317 采用峰值电流模式和脉宽调制 (PWM) 控制来实现升压变换器的调节。它集成6 通道 LED 电流(I_LEDxx = 1–6)源，每通道最大 160mA 电流； I_LEDx精度为 2.5%，匹配精度达 2%。该器件通过两个 PWM 调光信号输入引脚（PWML 和 PWMR）实现对左右 LCD 面板的直接 PWM 调光。

凭借其在LED调压过程中的低净空电压特性以及开关MOSFET的低导通电阻 (R_DS(ON)) ，MP3317可实现高效率工作。

该器件通过标准I²C数字接口来启用通道，并设置工作模式、开关频率 (f_SW)和LED 电流幅度。此外，它还集成了丰富的保护功能，包括 LED 开路保护、LED 短路保护、LEDx 对地短路保护、逐周期电流限制、输入过流保护 (OCP-IN)、带闭锁模式的过流保护 (OCLATCH)、ISET 短路保护、ISET 开路保护、过压保护 (OVP) 和过温保护 (OTP)。

MP3317 采用 WLCSP-20 (1.75mmx2.45mm) 封装。

评估所用产品

MP3317

带 I²C接口的 6 通道、160mA、34V、升压 WLED 驱动器，适用于 VR应用

产品特性和优势

2.5V 至 33V 输入电压 (V_IN) 范围
高达 34V 的输出电压 (V_OUT)
6 通道，每通道最大电流 160mA
集成 35V、100mΩ 下管功率 MOSFET (LS-FET)
120mA 电流下 LED 调节电压为 400mV
2.5% LED 电流 (I_LEDxx = 1–6) 精度， 2% I_LEDx 匹配精度
可配置 312kHz/625kHz/1250kHz 开关频率 (f_SW)
支持两个 IC 地址的 I²C 接口
两个外部脉宽调制 (PWM) 调光引脚：PWML 和 PWMR
支持直接 PWM 调光和模拟调光
独立ILEDL/ILEDR 分组电流幅值设置
12 位模拟调光分辨率
输入 PWM 导通时间限制功能
用于自定义默认寄存器值的一次性可编程 (OTP) 存储器
LED 开路/短路保护
LEDx 对地短路保护
过温保护
逐周期过流保护 (OCP_CBC)
输入过流保护 (OCP_IN)
带锁存模式的过流保护 (OCLATCH)
ISET 引脚开路/短路保护
采用 WLCSP-20 (1.75mm x 2.45mm) 封装

正在供货产品型号

EV3317-C-00A

直接从MPS购买

标准定价

数量单价
1

¥345.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
