EV3908+8002+6901-00A

EV3908+8002+6901-00A

IEEE 802.3at PoE受电设备（PD）评估板

Datasheet

详情

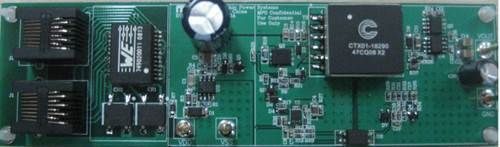

EV3908+8002+6901-00A是以太网供电（PoE）的受电设备（PD）模块。它提供了一个可直接连接以太网电缆的RJ-45连接器，并通过电缆另一端的供电设备（PSE）驱动。同时也可以通过独立电源供电。

根据IEEE 802.3at标准，PD设备必须提供检测电路，以便PSE握手识别。IEEE 802.3at标准还允许PD选择提供功率等级分类，以供PSE了解PD设备所需电量。带有MP8002DN的EV3908+8002+6901-00A提供了所有必要的硬件，以提供检测和分类，以及可调浪涌电流限制、电源正常指示器、热保护和电流限制等功能。它连接了一个外部30W反激式变换器作为PD的PWM部分，该变换器由PWM控制器MP3908DK控制。MP3908DK具有软启动、斜率补偿和峰值电流限制功能。MP6901DS在副边提供同步整流功能，以提升系统整体效率。

评估所用产品

产品特性和优势

符合 IEEE 802.3at 标准
MP8002DN内部集成100V, 0.8Ω DMOS器件
800mA 温度补偿电流限制
开漏电源正常输出指示
MP6901提供同步整流功能
电流控制工作模式
软启动
250kHz恒定频率操作

正在供货产品型号

EV3908+8002+6901-00A
