EV4501-Q-00A

EV4501-Q-00A

具有 OVP 和 IEC ESD 保护的60V USB Type-C 端口保护器评估板

详情

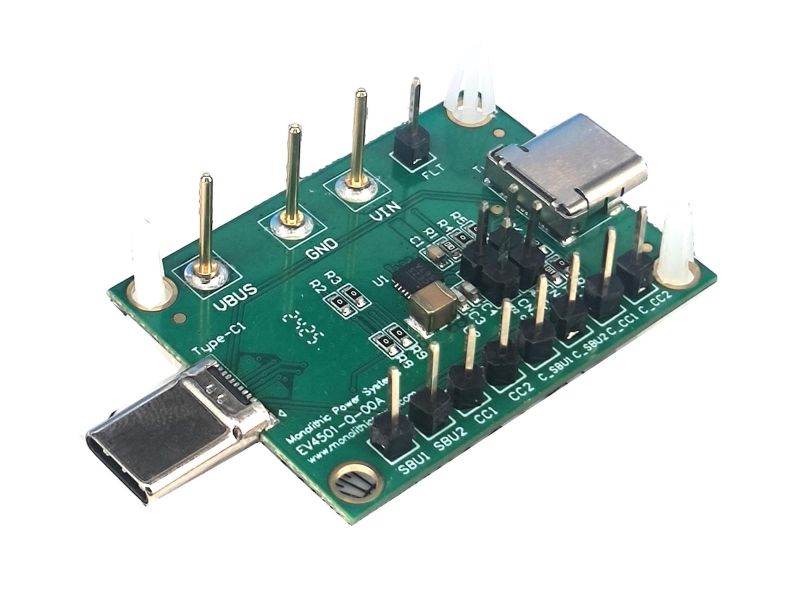

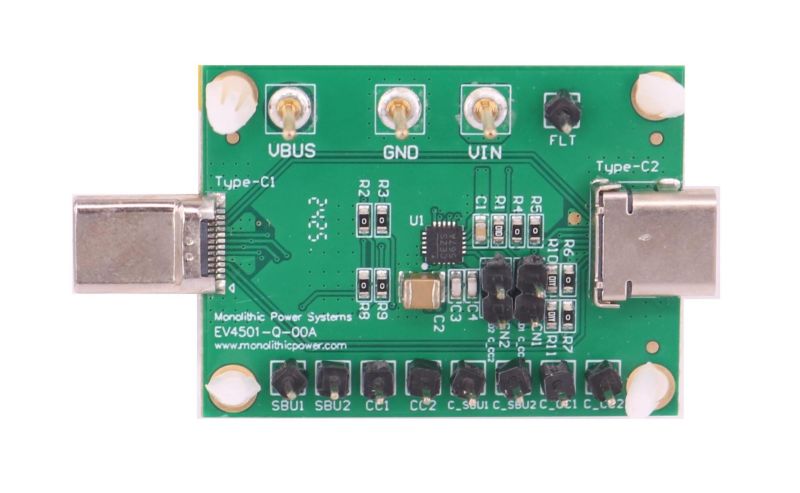

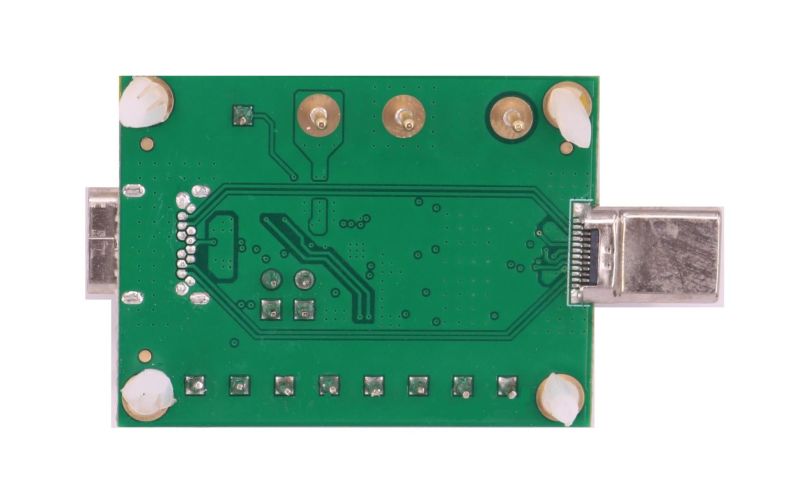

EV4501-Q-00A是用于演示MP4501功能的评估板。MP4501 是一款高度集成的 USB Type-C 保护器，它可以提供 60V 对 VBUS短路过压保护 (OVP) 以及 IEC 静电放电 (ESD) 保护。

SB 供电(PD) 扩展功率范围 (EPR) 模式允许高达 48V的VBUS 引脚电压 (V_BUS) 。在 USB Type-C 连接器中，CC1、CC2、SBU1 和 SBU2 引脚位于 VBUS 引脚附近；在异常连接情况下，这些引脚可能会与 VBUS 发生物理短路。

MP4501 集成了四个高压MOSFET，可将CCx和 SBUx引脚的耐压能力提高至60V。一旦发生对 VBUS短路事件，MP4501 会快速响应触发 OVP，并快速断开连接器与系统控制器的连接。

MP4501 采用 TQFN-20（3mmx3mm）封装。

在对 EV4501-Q-00A 进行任何更改之前，建议首先阅读 MP4501 数据手册。

评估所用产品

60V USB Type-C 端口保护器，具有 OVP 和 IEC ESD 保护

产品特性和优势

2.7V 至 3.6V 工作输入电压 (V_IN) 范围
C_CC1、C_CC2、C_SBU1 和 C_SBU2 的额定电压为 60V
40ns快速过压保护 (OVP) 响应时间
V_IN = 3.3V 时静态电流 (I_Q) 为 80μA
350mΩ低导通电阻 (R_DS(ON)) CCx MOSFET
2Ω低 R_DS(ON) SBUx MOSFET
CCx 引脚支持 500mA 电流，用于传输 VCONN 电源
支持R_D电阻用于电池电量耗尽应用
过温保护(OTP)
故障指示
C_CC1、C_CC2、C_SBU1 和 C_SBU2 具有 ±8kV 接触放电和 ±15kV 空气放电 IEC ESD 额定值
采用 TQFN-20 (3mmx3mm) 封装

正在供货产品型号

EV4501-Q-00A

直接从MPS购买

标准定价

数量单价
1

¥169.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
