MP4501
正在供货产品型号
MP4501GQT-Z MP4501GQT-P
P&Z的含义
相关产品
EV4501-Q-00A 具有 OVP 和 IEC ESD 保护的60V USB Type-C 端口保护器评估板
EV4501-Q-00A是用于演示MP4501功能的评估板。MP4501 是一款高度集成的 USB Type-C 保护器,它可以提供 60V 对 VBUS短路过压保护 (OVP) 以及 IEC 静电放电 (ESD) 保护。
SB 供电(PD) 扩展功率范围 (EPR) 模式允许高达 48V的VBUS 引脚电压 (VBUS) 。在 USB Type-C 连接器中,CC1、CC2、SBU1 和 SBU2 引脚位于 VBUS 引脚附近;在异常连接情况下,这些引脚可能会与 VBUS 发生物理短路。

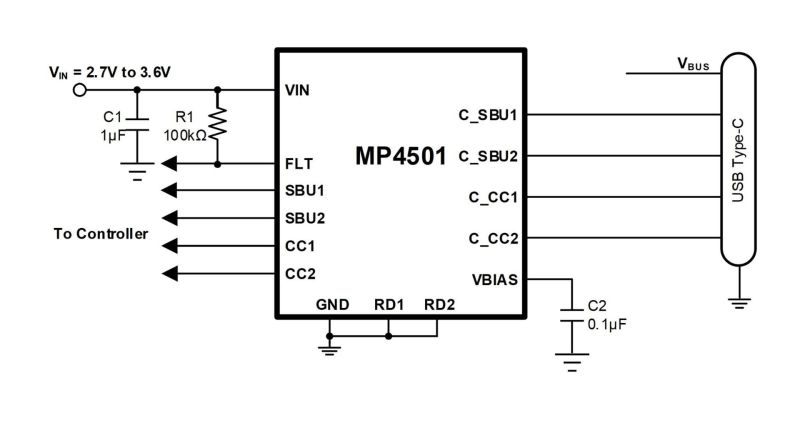

MP4501 集成了四个高压MOSFET,可将CCx和 SBUx引脚的耐压能力提高至60V。一旦发生对 VBUS短路事件,MP4501 会快速响应触发 OVP,并快速断开连接器与系统控制器的连接。

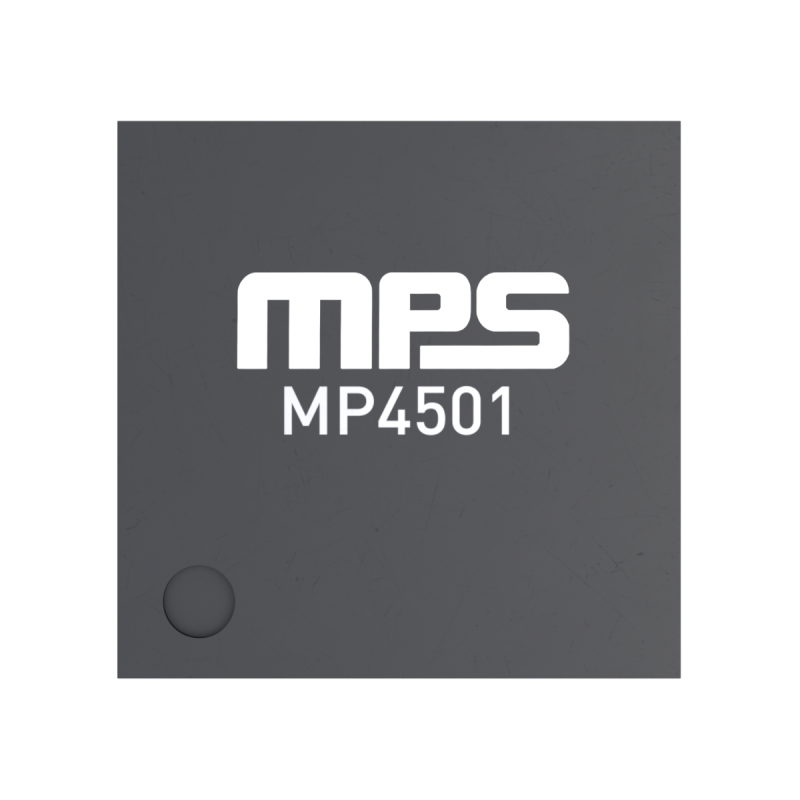

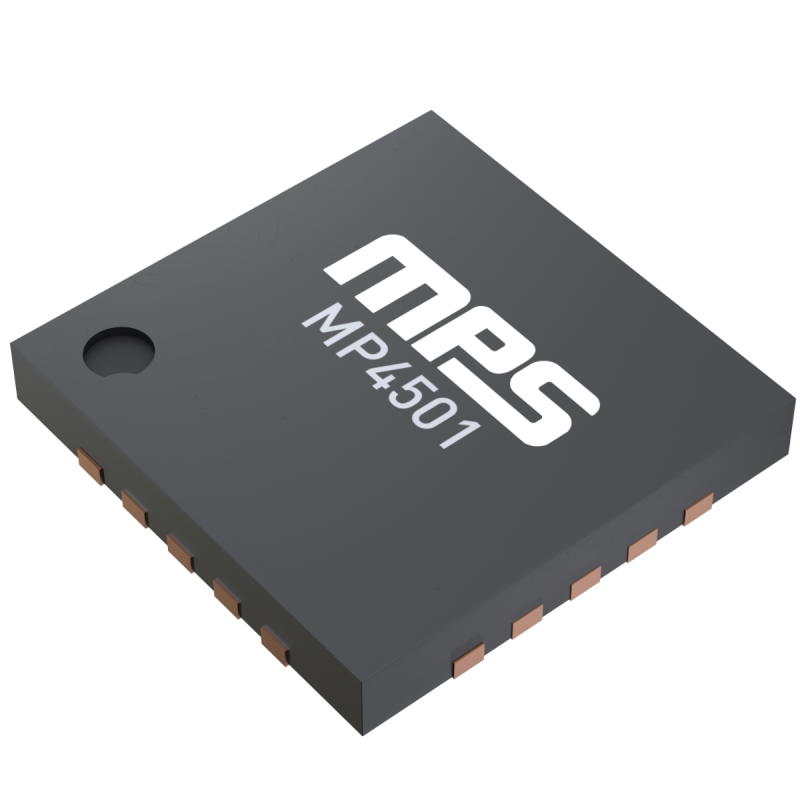

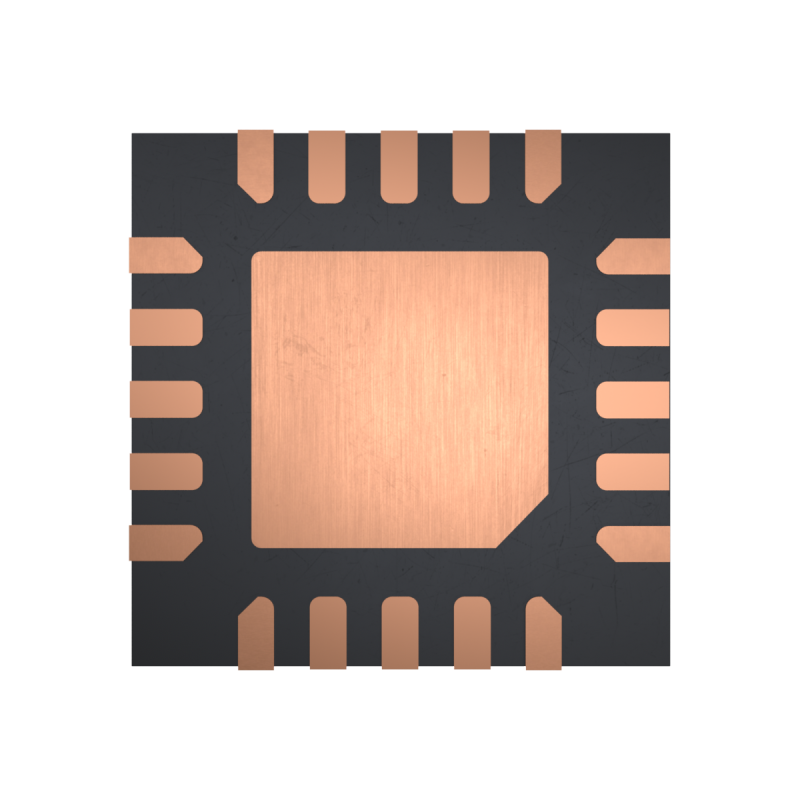

MP4501 采用 TQFN-20(3mmx3mm)封装。
在对 EV4501-Q-00A 进行任何更改之前,建议首先阅读 MP4501 数据手册。
