EV6604A-F-00A

EV6604A-F-00A

采用 TSSOP-28EP 封装的 45V、2.5A、简单双 H 桥驱动器 (IN/EN) 评估板

Datasheet

详情

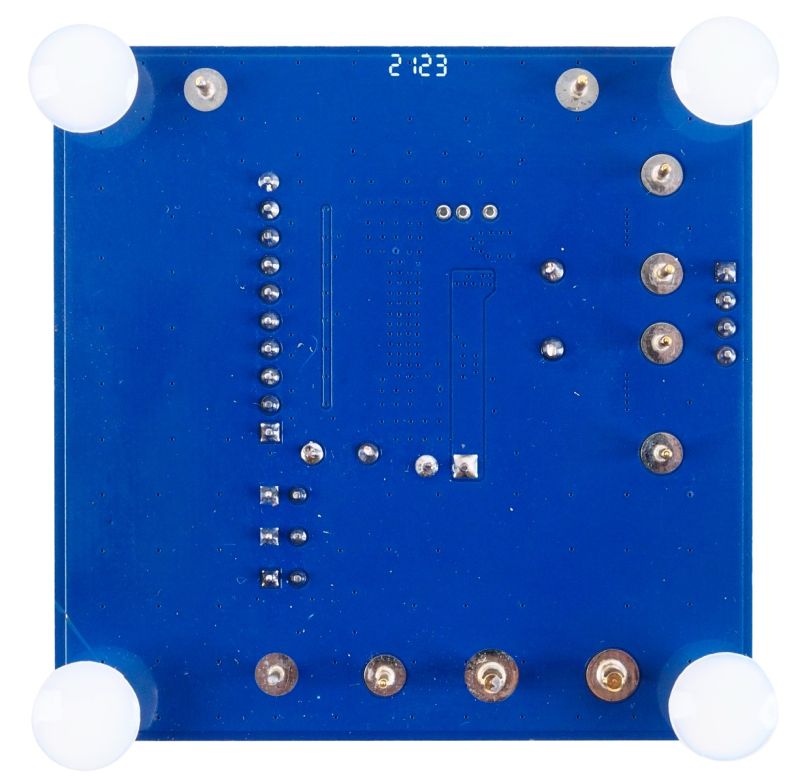

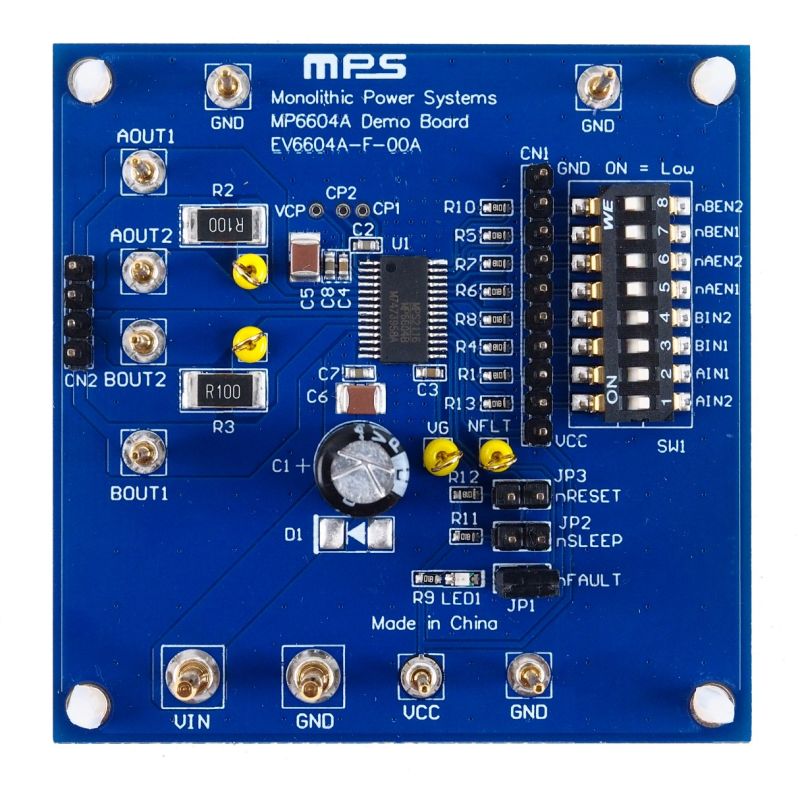

EV6604A-F-00A 是用于展示 MP6604A 功能的评估板。MP6604A 是一款用于驱动步进电机、直流有刷电机等负载的双 H 桥电机驱动器。

MP6604A 可在高达 45V 的输入电压 (V_IN) 下工作，并为每个 H 桥提供高达 2.5A 的负载电流。MP6604A 的每个输出引脚都具有独立的 IN 引脚和 EN 引脚。输入控制信号可在板上生成，也可以通过板上的连接器由外部控制器生成。

MP6604AGF 采用 TSSOP-28EP 封装。建议在对 EV6604A-F-00A 进行任何更改之前首先阅读 MP6604A 数据手册。

评估所用产品

产品特性和优势

4.5V 至 45V 工作输入电压 (V_IN) 范围
2.5A 最大输出电流 (I_{OUT_MAX})
双 H 桥或四路半桥驱动器
每个 MOSFET 都具有 150mΩ 低导通电阻 (R_DS(ON))
保护功能：
- 过流保护 (OCP)
- 过压保护 (OVP)
- 欠压锁定 (UVLO) 保护
- 过温关断保护
- 故障指示输出
采用 TSSOP-28EP 封装

正在供货产品型号

EV6604A-F-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥725.00 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

数量
