EV6613-V-00A

EV6613-V-00A

45V、5A、简单 H 桥驱动器评估板

Datasheet

详情

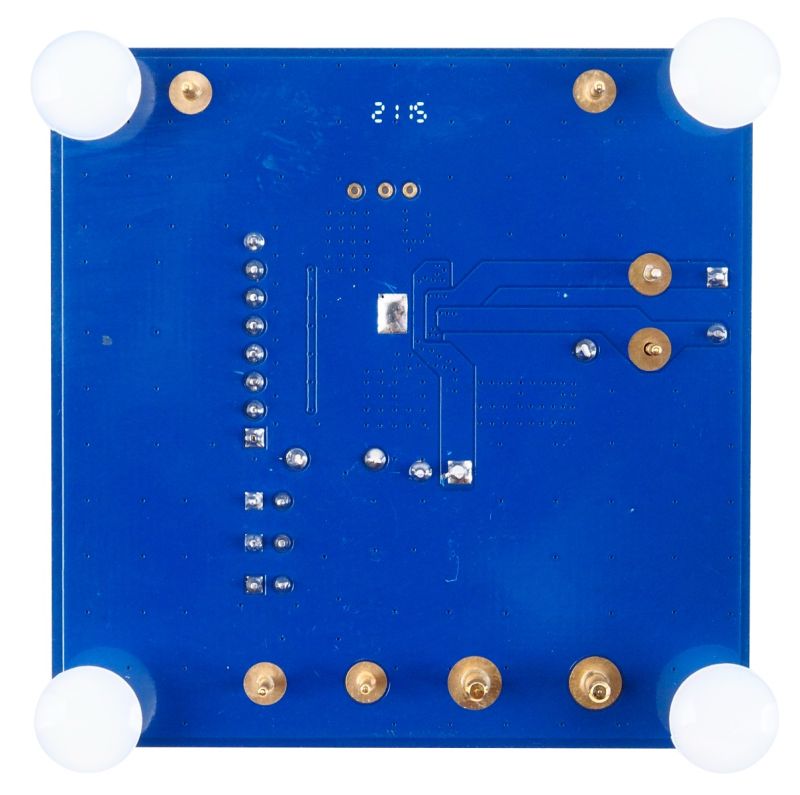

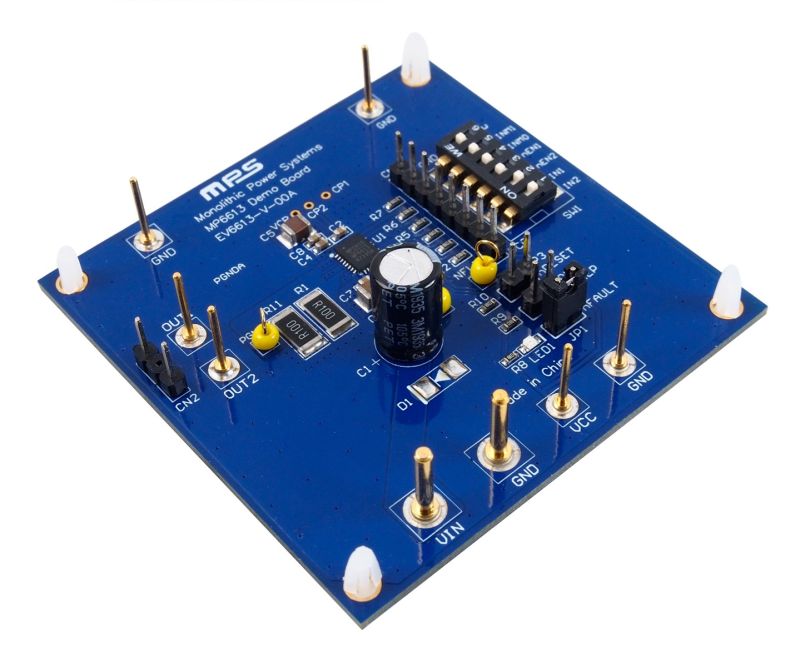

EV6613-V-00A 评估板用于演示 MP6613 的功能。MP6613 是一款简单的 H 桥电机驱动器，可用于驱动直流有刷电机或其他负载。

MP6613 可在高达 45V 的输入电压 (V_IN) 下工作，并能提供高达 5A 的负载电流。

MP6613 支持通过引脚配置多种控制模式。其输入控制信号可在电路板上生成，也可以通过板上的连接器由外部控制器生成。

MP6613 采用 QFN-28 (4mmx5mm) 封装。建议在对 EV6613-V-00A 进行任何更改之前，先阅读 MP6613 的数据手册。

评估所用产品

产品特性和优势

4.5V 至 45V 宽输入工作电压 (V_IN) 范围
5A 最大输出电流 (I_{OUT_MAX})
单 H 桥驱动器
每个 MOSFET 均具有 75mΩ 低导通电阻 (R_DS(ON))
保护功能：
- 过流保护 (OCP)
- 过压保护 (OVP)
- 欠压保护 (UVP)
- 过温 (OT) 关断保护
- 故障指示输出
采用 QFN-28 (4mmx5mm) 或 TSSOP-28EP 封装

正在供货产品型号

EV6613-V-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥362.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
