MP6613

MP6613

4.5V 至 45V、5A、简易 H 桥驱动 IC

Datasheet

详情

MP6613 是一款专用于驱动步进电机、直流有刷电机和其他负载的 H 桥电机驱动 IC。

MP6613 在 4.5V 至 45V 宽输入电压 (V_IN) 范围内运行，在适当的环境温度 (T_A) 和 PCB 布局下，可提供高达 5A 的电机电流。

MP6613 的内部安全和诊断功能包括过流保护 (OCP)、输入过压保护 (OVP)、输入欠压保护 (UVP) 和过温 (OT) 关断保护。

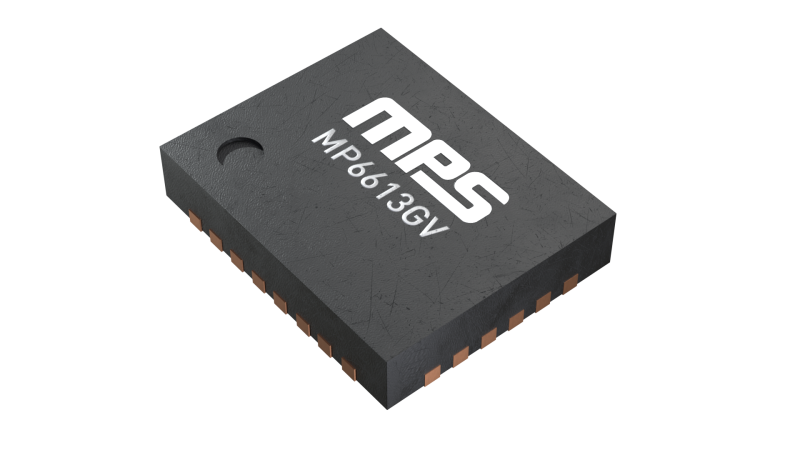

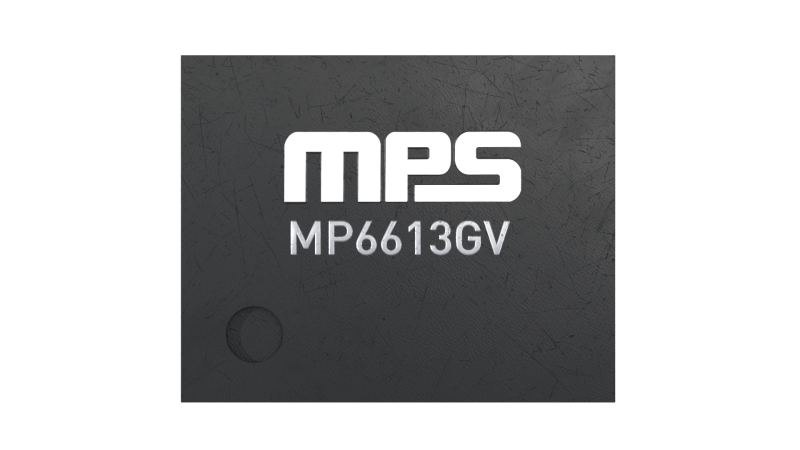

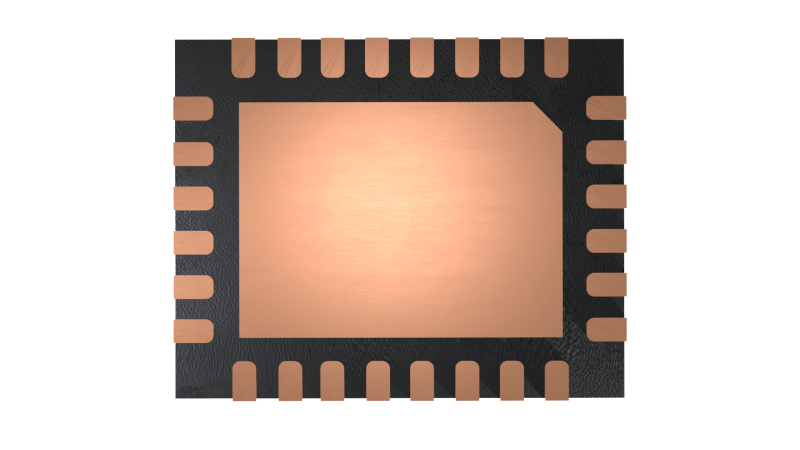

MP6613 可支持通过引脚配置多种控制模式。它采用 QFN-28 (4mmx5mm) 或 TSSOP-28EP 封装。

产品特性和优势

4.5V 至 45V 宽工作输入电压 (V_IN) 范围
5A 最大输出电流 (I_{OUT_MAX})
单 H 桥驱动器
每个 MOSFET 均具有 75mΩ 低导通电阻 (R_DS(ON))
保护功能：
- 过流保护 (OCP)
- 过压保护 (OVP)
- 欠压保护 (UVP)
- 过温 (OT) 关断保护
- 故障指示输出
采用 QFN-28 (4mmx5mm) 或 TSSOP-28EP 封装

正在供货产品型号

MP6613GV-Z MP6613GV-P MP6613GF-Z MP6613GF-P

P&Z的含义

相关产品

EV6613-V-00A 45V、5A、简单 H 桥驱动器评估板

EV6613-V-00A 评估板用于演示 MP6613 的功能。MP6613 是一款简单的 H 桥电机驱动器，可用于驱动直流有刷电机或其他负载。

MP6613 可在高达 45V 的输入电压 (V_IN) 下工作，并能提供高达 5A 的负载电流。

MP6613 支持通过引脚配置多种控制模式。其输入控制信号可在电路板上生成，也可以通过板上的连接器由外部控制器生成。

MP6613 采用 QFN-28 (4mmx5mm) 封装。建议在对 EV6613-V-00A 进行任何更改之前，先阅读 MP6613 的数据手册。

¥349.50
+ 税

设计资源

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MP6613GF-Z MP6613GF-P

包: QFN-28 (4x5), TSSOP-28EP

2,500每卷

现货价格 ¥13.42 1K

数量单价
1

¥14.96
10

¥13.42
100

¥13.42
250

¥13.42
500

¥13.42
1K

¥13.42

量大请询价报价或技术支持

库存: 4,147

现在下单，可于2026 年 2 月 17 日前发货，库存达4,147片

更多数量的交货时间

更多数量预计于2026 年 2 月 26 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

MP6613GV-Z MP6613GV-P

包: QFN-28 (4x5), TSSOP-28EP

5,000每卷

现货价格 ¥12.93 1K

数量单价
1

¥23.77
10

¥19.71
100

¥16.36
250

¥14.75
500

¥14.68
1K

¥12.93

量大请询价报价或技术支持

库存: 100

现在下单，可于2026 年 2 月 17 日前发货，库存达100片

更多数量的交货时间

更多数量预计于2026 年 2 月 26 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品
