EV6642-LE-00A

EV6642-LE-00A

35V、5A峰值、三相、无传感器BLDC电机驱动器评估板

详情

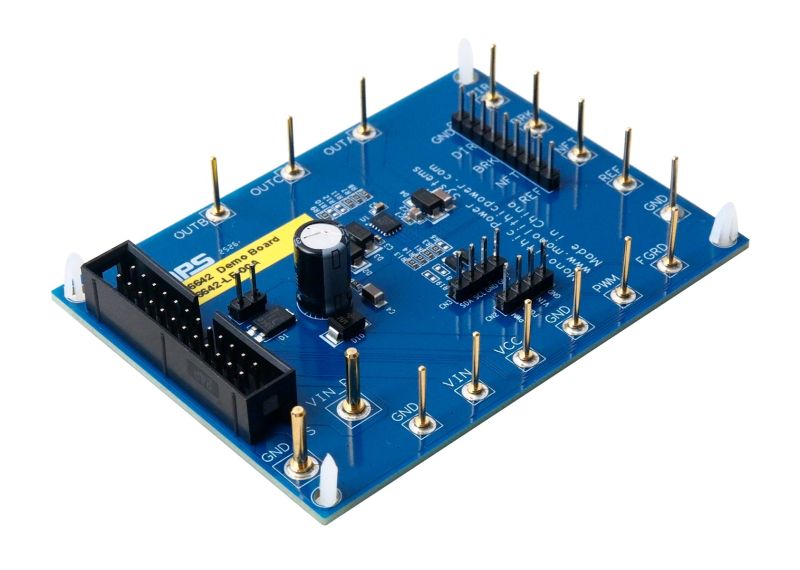

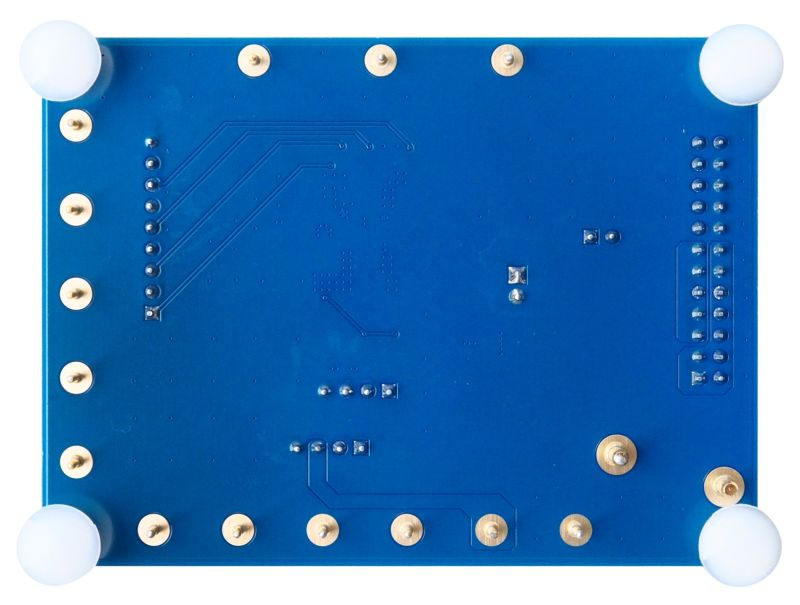

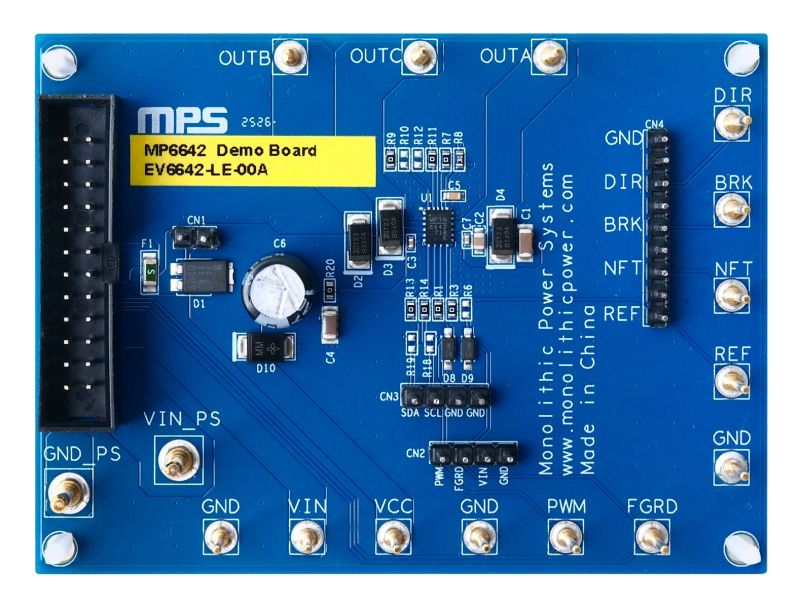

EV6642-LE-00A是用于演示MP6642功能特性的评估板。MP6642 是一款集成功率 MOSFET的三相无传感器无刷直流 (BLDC) 电机驱动器，峰值相电流可高达 5A。该器件采用无传感器磁场定向控制 (FOC) 技术，可实现更高效率和更低振动。其输入电压 (V_IN) 范围为 5V 至 35V。

MP6642 通过脉宽调制 (PWM) 信号控制电机转速，PWM 输入频率范围为 50kHz至 100kHz。该器件同时支持DC输入速度控制。

MP6642还提供转速检测功能，转速检测器（FG/RD 引脚）为开漏输出；它还通过 DIR 引脚输入实现方向控制，并利用 I²C接口访问内部寄存器配置以实现灵活的操作。

MP6642丰富的保护功能包括欠压锁定 (UVLO)保护、过压保护 (OVP)、堵转保护、缺相保护、过流保护 (OCP)、欠流保护 (UCP) 和过温关断保护。

该器件采用侧面镀锡的 TQFN-17 (4mmx4mm) 封装。

评估所用产品

MP6642

35V、5A峰值、三相、无传感器BLDC电机驱动器

产品特性和优势

4V 至 35V工作输入电压 (V_CC) 范围
峰值相电流高达 5A
无传感器磁场定向控制（FOC）
集成 MOSFET：（HS-FET + LS-FET）= 100mΩ
支持 0.1V 至 3V 直流输入或 50Hz 至 100kHz 脉宽调制 (PWM) 输入
曲线可配置
开环或闭环速度控制
可配置软加速时间
可配置对齐时间
方向/制动控制
节能模式
24kHz PWM 输出频率
最高 5A的可配置电流限制
过流保护 (OVP)
过压保护 (OVP)
缺相保护
堵转保护
可选FG和RD输出
故障诊断
采用侧面镀锡的 TQFN-17 (3mmx4mm) 封装

正在供货产品型号

EV6642-LE-00A

直接从MPS购买

标准定价

数量单价
1

¥414.60 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量

EV6642-LE-00A
