EV8795-LE-00A

16V、15A、高效率同步降压变换器评估板

Datasheet

详情

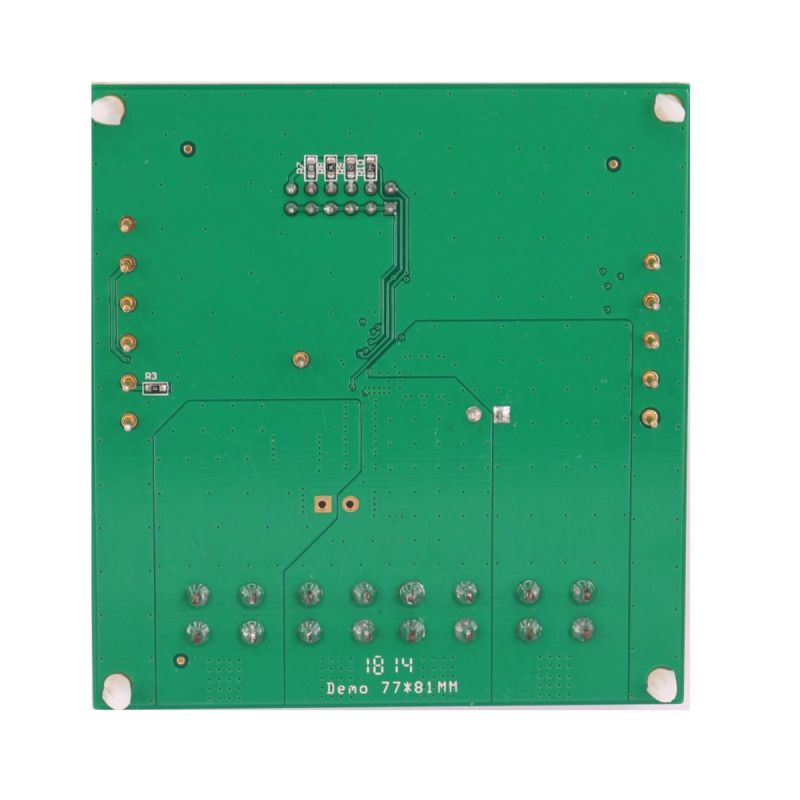

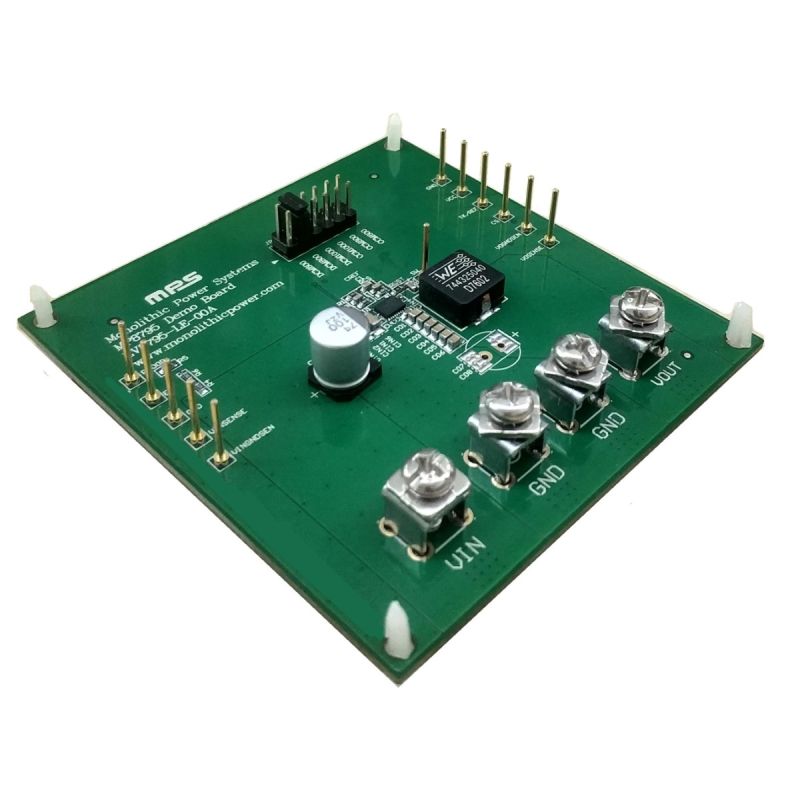

EV8795-LE-00A 是用于演示 MP8795功能的评估板。MP8795 是一款高效率单片同步降压变换器，它可在宽输入电压 (V_IN) 范围内提供高达 15A 的连续输出电流 (I_OUT) ，并可实现宽输出电流 (I_OUT) 范围内的高效率。

MP8795 采用内部补偿恒定导通时间 (COT) 控制模式，可提供快速瞬态响应，使环路更易稳定。带参考地的远程使能 (EN) 输入可打开或关闭器件，并能兼容常见的逻辑设备。

MP8795 采用 QFN-21 (3mmx4mm) 封装。

宽输入电压 (V_IN) 范围：
- 2.7V 至 16V V_IN范围，带外部 3.3V V_CC 偏置
- 4V 至 16V V_IN范围，带内部 V_CC 偏置或外部 3.3V V_CC 偏置
高达 15A 的连续输出电流 (I_OUT)
差分输出电压 (V_OUT) 远程采样
可调精确限流功能
集成低导通电阻 (R_DS(ON))功率 MOSFET
开关损耗降低技术
可实现快速瞬态响应的自适应恒定导通时间 (COT) 控制
采用零 ESR 输出电容可稳定工作
基准电压（V_REF）：
- 0.5% V_REF，0°C 至 70°C 结温 (T_J) 范围
- 1% V_REF，-40°C 至 +125°C T_J范围
可选跳频模式 (PSM) 和强制连续导通模式 (FCCM)
可选 600kHz、800kHz 和 1000kHz 开关频率 (f_SW)
0.6V 至 90% x V_IN的可调输出，最高 5.5V
出色的负载调节
输出电压(V_OUT)跟踪与放电
电源正常 (PG) 引脚在电源故障期间有源钳位至低电平
低至 1ms 的可调软启动时间 (t_SS)
预偏置启动
非锁存过流保护 (OCP)、欠压保护 (UVP) 和欠压锁定 (UVLO)保护
锁存过压保护 (OVP)
过温关断保护
采用 QFN-21 (3mmx4mm) 封装
