EV8861-L-00A

EV8861-L-00A

具有 I2C 接口的 6A、18V 高效率同步降压变换器

Datasheet

详情

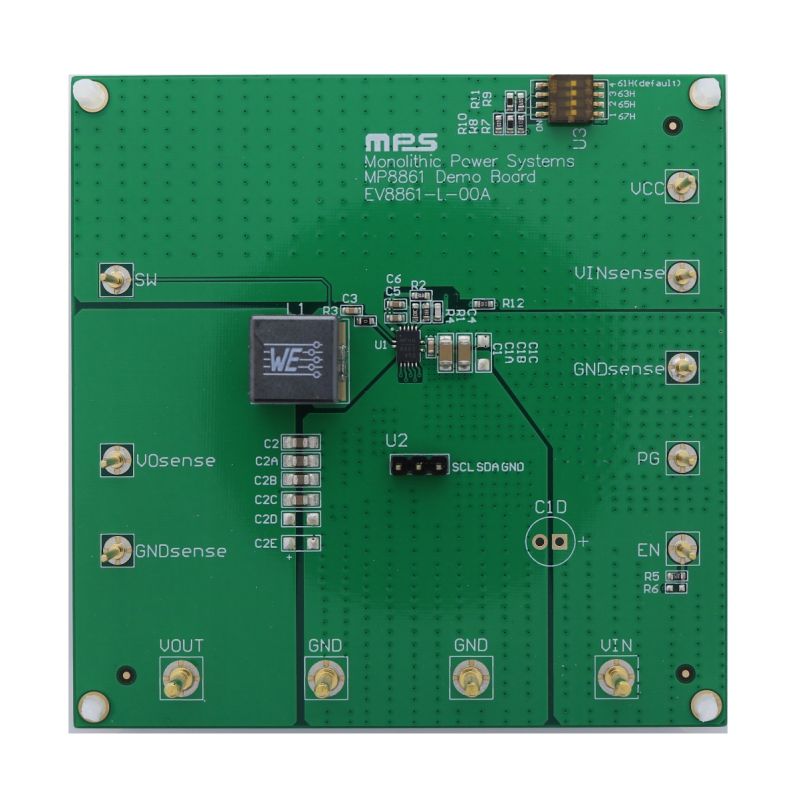

EV8861-L-00A 用于演示 MPS 的 MP8861 性能。MP8861 是一款高集成度、高频同步降压变换器，具有 I2C 控制接口。它提供全集成解决方案，在宽输入范围内可实现 6A 连续输出电流，具有极好的负载和线性调整率。

COT 控制模式提供快速瞬态响应，并使环路更易稳定。在 I2C 控制环路中，通过 I2C 串行接口可以实时控制输出电压电平。输出电压的可调节范围是 0.6V 至 1.108V，调节步长为 4mV。还可通过I2C 接口选择电压变化斜率、使能、开关频率和节电模式。全方位保护功能包括过压保护、过流保护和过温关断保护。

MP8861 采用 QFN-14（3mmx4mm）封装。

评估所用产品

产品特性和优势

2.85V 至 18V 宽工作输入电压范围
6A 连续输出电流
内部参考精度为 1%
I2C 可编程输出电压范围 0.6V 至 1.108V，步长 4mV，变化斜率可控
输出电压精度为 5%，输出电流通过 I2C 接口回读
PFM/PWM 两种模式可选，可通过 I2C 接口调节频率和电流限值
可选 4 种不同的 I2C 地址
外部软启动功能
开漏结构电源正常输出指示
输出过压保护
OCP 保护自动恢复/锁定
QFN-14（3mmx4mm）封装

正在供货产品型号

EV8861-L-00A

设计资源

直接从MPS购买

标准定价

数量单价
1

¥179.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

MPS I2C Communication kit required

Yes, Add EVKT-USBI2C-02 ¥359.00

No, I already have one

数量

EV8861-L-00A
