详情

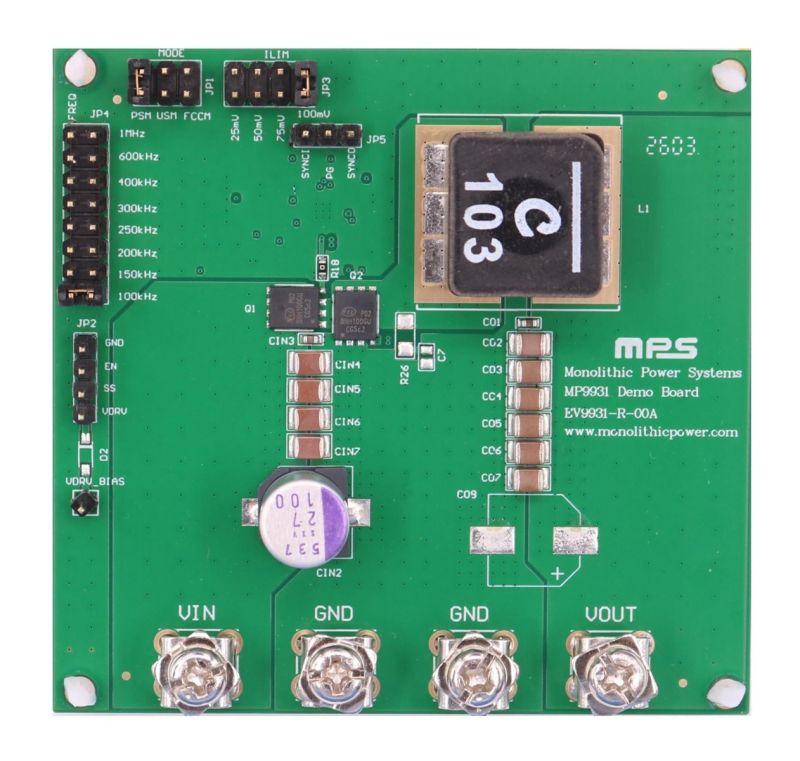

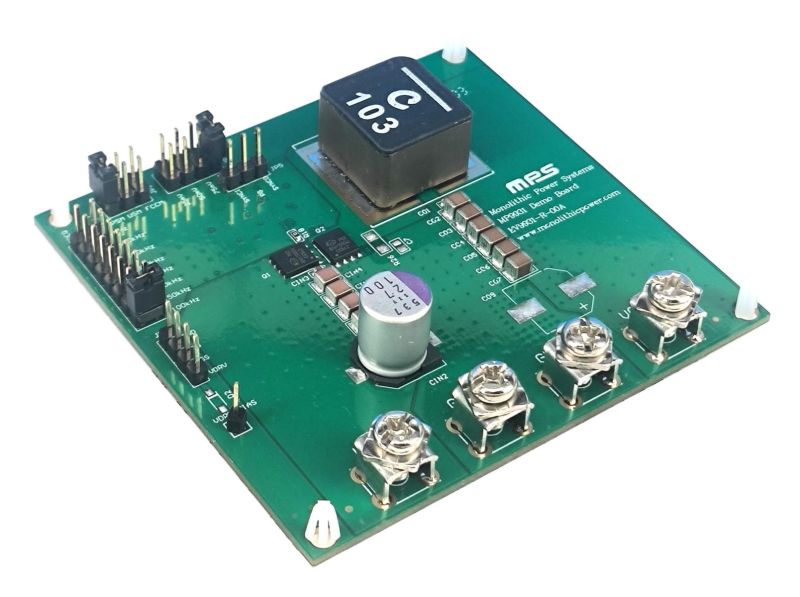

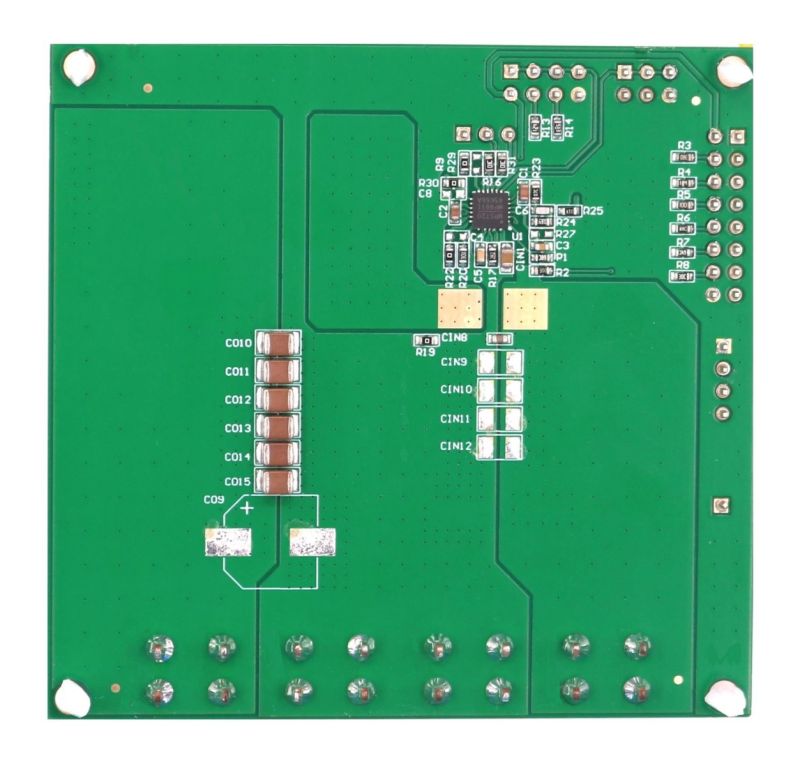

EV9931-R-00A 评估板用于演示 MP9931 的功能特性。MP9931 是一款高压同步降压开关稳压控制器。
该评估板可在 25V 至 100V 输入电压 (VIN) 范围内实现高达 20A 的连续输出电流 (IOUT),并具有出色的负载调整率和线性调整率。
MP9931 内部采用恒定导通时间 (COT) 控制,可提供快速瞬态响应、简化环路设计并实现严格的输出调节。其全面保护功能包括短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。
在对 EV9931-R-00A 进行任何更改之前,建议首先阅读 MP9931 数据手册。
-
显示更多
显示较少
产品特性和优势
- 基本功能:
- 无损下管 MOSFET (LS-FET) 导通电阻 (RDS(ON))或分流电阻电流采样
- 恒定导通时间 (COT) 控制,可实现快速负载瞬态响应
- 7V 至 100V 输入电压 (VIN) 范围
- 0.8V 至 80V 范围内的可调输出电压 (VOUT)
- 450µA 静态电流 (IQ)
- 4µA 使能 (EN) 关断电流
- 60ns 最小导通时间
- 低压差 (LDO) 工作:最大占空比高达 99%
- 通过 MODE 引脚选择超声波模式 (USM)、跳频模式 (PSM) 或强制连续导通模式 (FCCM)
- 通过 FREQ 电阻实现100kHz 至 1000kHz 范围内的可选开关频率 (fSW)
- 电源正常 (PG) 指示
- 通过 RAMP 引脚选择斜坡
- 通过 ILIM 电阻选择电流限值
- 当VOUT ≥ 8.4V 时,VDRV 电压 (VDRV)由 VOUT 供电
- 外部 VDRV偏置:使用外部电压源(高于内部 VDRV )为 VDRV提供偏置
- 驱动能力:
- 10V N沟道 MOSFET 栅极驱动器,具有 4.2A 拉电流和 5.2A 灌电流能力
- 同步 (SYNCI/SYNCO)功能:
- SYNCI 与外部时钟同步
- 180° 反相 SYNCO
