EVHF1070-1A-S-00A

EVHF1070-1A-S-00A

1700V SiC 准谐振反激式稳压控制器评估板

详情

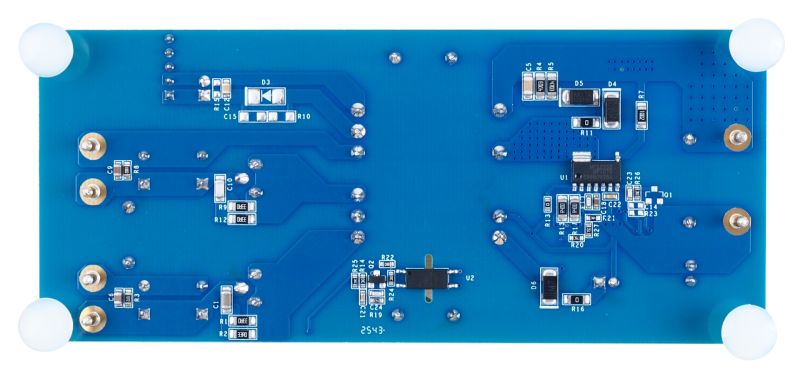

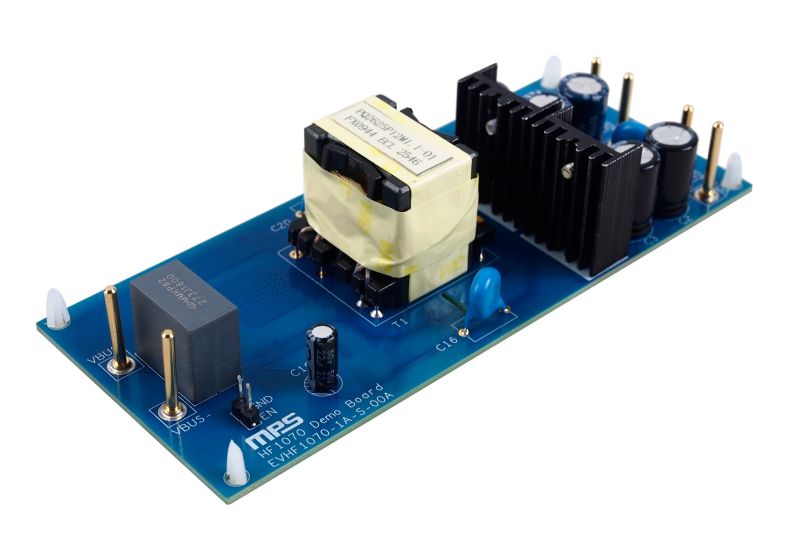

EVHF1070-1A-S-00A 是用于演示HF1070-1A功能的评估板。HF1070-1A是一款高度集成的连续导通模式（CCM）/准谐振（QR）反激式稳压控制器，内置 1700V SiC 器件。QR 控制方式适用于高性能、高效率电源设计。与传统准谐振反激控制器不同，HF1070-1A通过频率折返技术可在整个负载范围内保持高效率。

HF1070-1A为基于副边调节（SSR）的原边控制器，需要副边反馈电路配合工作。该器件内置了 1200V 高压(HV)启动电路。它采用特有谷底锁定技术，可在运行过程中抑制谐振谷点跳变，从而完全避免可闻噪声。

EVHF1070-1A-S-00A 提供了一款通用隔离式电源的参考设计，其输出规格为 12.5V/2A 和 19V/1A。

评估所用产品

HF1070

1700V SiC 准谐振反激式稳压控制器

产品特性和优势

内置 1700V SiC 器件
HF1070-1A：工作频率上限为 48kHz
最大开关频率限制
低压模式下支持 CCM / QR 控制，高压模式下为 QR 控制
特有QR控制技术，可消除可闻噪声
支持频率折返和突发模式
内置 1200V 高压启动电路
超低启动电流
峰值电流模式控制
内置线路补偿功能
宽 VCC 工作迟滞范围
通过 ADJ 引脚实现外部使能 / 关断功能
V_CC 欠压锁定(UVLO)保护、VCC 过压保护 (V_CCOVP)、原边采样过压保护(ZCD OVP)、原边采样欠压保护(ZCD UVP)、过载保护(OLP)、内部brown-in过压保护/brown-out欠压保护 (B/I 和B/O)、输入OVP、短路保护(SCP)、电流采样短路保护(SSP)、电流采样开路保护和过温关断(OTP)保护
采用 SOIC14-9L 封装
