EVL1653F-TF-00A

EVL1653F-TF-00A

16V、3A、FCCM、同步降压变换器评估板

MPL

MPL

详情

MPL

采用MPS电感可优化性能

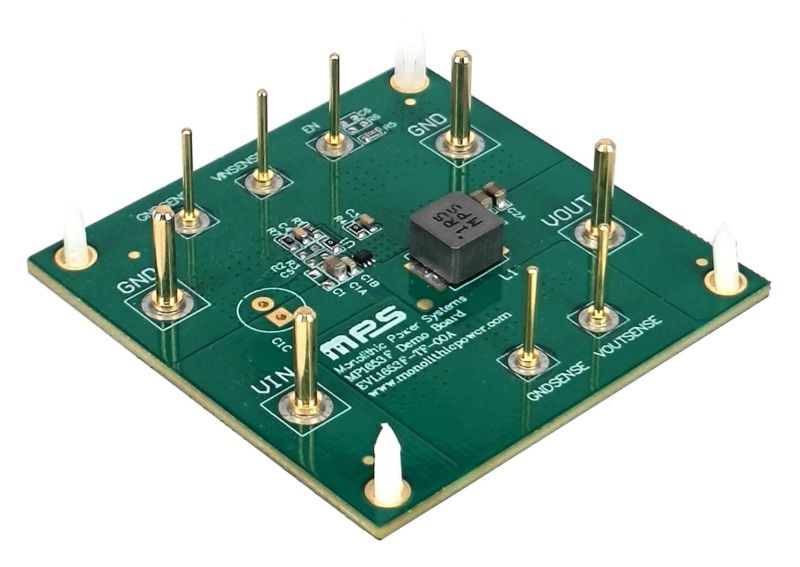

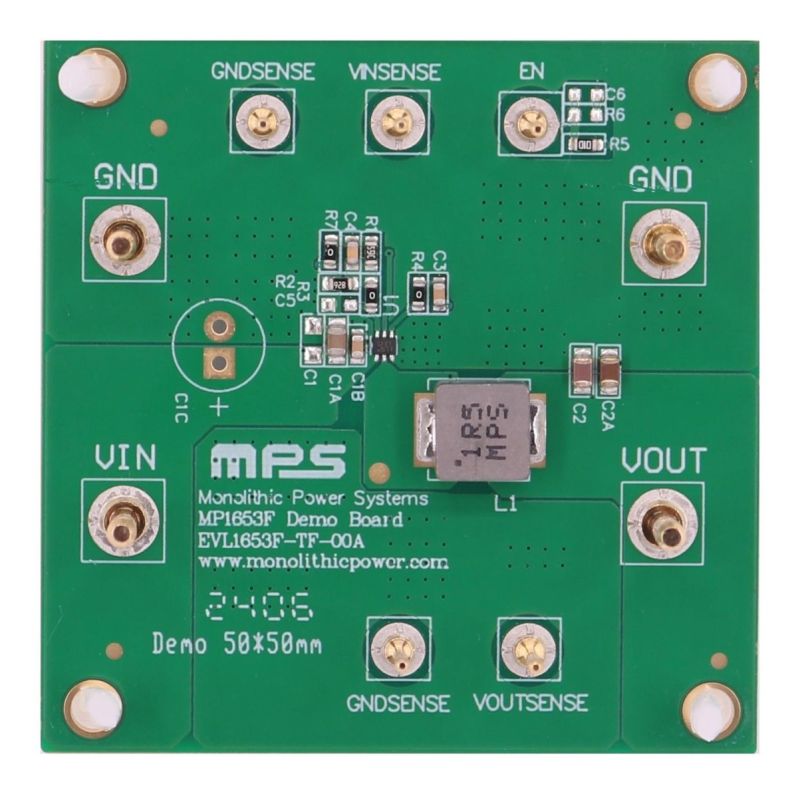

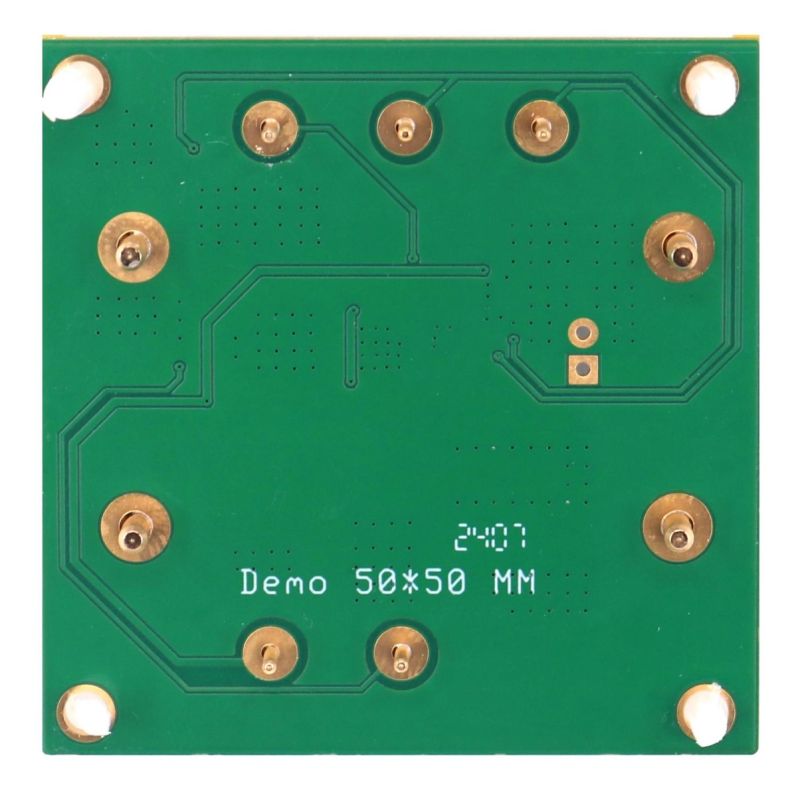

EVL1653F-TF-00A是用于展示MP1653F各项功能的评估板。MP1653F是一款具有内部功率 MOSFET的同步整流降压开关模式变换器。

该器件在 4.5V 至 16V 的输入电压 (V_IN) 范围内可提供高达 3A 的连续输出电流 (I_OUT)，并具备出色的负载和线性调整率。其输出电压 (V_OUT) 可调节至最低 0.6V。

MP1653F采用恒定导通时间 (COT) 控制来实现超快瞬态响应、简单的环路设计和严格的输出调节。其全面保护功能包括短路保护 (SCP)、过流保护 (OCP)、欠压保护 (UVP) 和过温关断保护。

MP1653F只需极少数量的现有标准外部元器件，并采用节省空间的 SOT563 (1.6mmx1.6mm)封装。

评估所用产品

16V、3A、1.1MHz、FCCM、高效率同步降压变换器，采用SOT563 (1.6mmх1.6mm)封装

产品特性和优势

强制连续导通模式 (FCCM)
1.1MHz 固定开关频率 (f_SW)
4.5V 至 16V 宽输入工作电压 (V_IN) 范围
3A 输出电流 (I_OUT)
58mΩ /32mΩ 低导通电阻 (R_DS(ON))内部功率 MOSFET
0.6V 至8V 输出电压 (V_OUT)范围
室温下具有 ±1% 反馈 (FB) 精度
全温范围内具有 ±1.5% FB 精度
出色的负载瞬态响应
预偏置启动
使能 (EN) 上电时序控制
打嗝模式过流保护 (OCP)
V_IN 过压保护 (OVP)
过温关断保护
采用 SOT563 (1.6mm × 1.6mm) 封装
搭配 MPS MPL-AL 系列电感可实现性能优化

正在供货产品型号

EVL1653F-TF-00A

直接从MPS购买

标准定价

数量单价
1

¥172.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
