EVL2194-TL-00A

EVL2194-TL-00A

采用 SOT583 封装的5.5V、4A 、同步降压变换器评估板

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

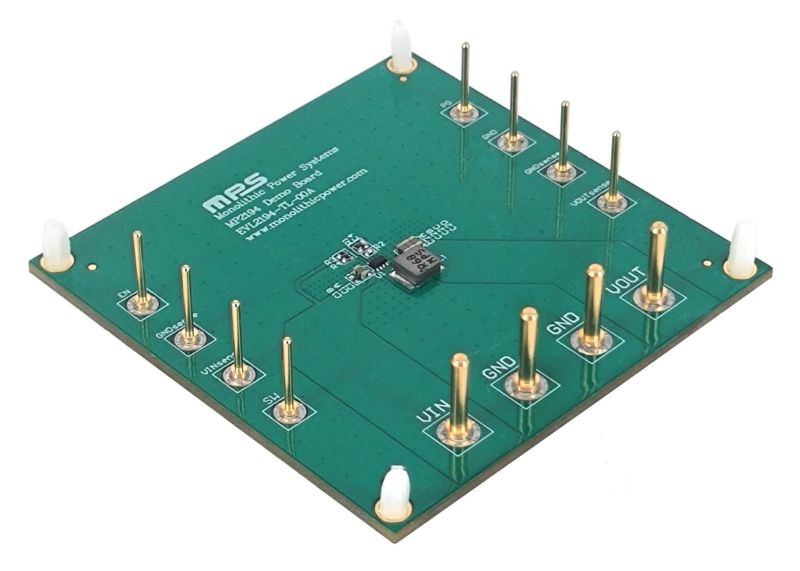

EVL2194-TL-00A评估板用于演示MP2194的功能。MP2194是一款内置功率 MOSFET的单片降压开关模式变换器。该器件在2.4V至5.5V的输入电压 (V_IN) 范围内可提供高达4A的连续输出电流 (I_OUT)，并具有出色的负载和线性调整率。其输出电压 (V_OUT) 可调节至最低0.4V 。

该器件采用的恒定导通时间 (COT) 控制可实现快速瞬态响应、简单环路设计以及严格的输出调节功能。其全面保护功能包括过流保护(OCP)、带打嗝模式的限流保护和过温关断保护。

MP2194只需极少数量的现有标准外部元器件，并采用超小尺寸SOT583封装。

评估所用产品

产品特性和优势

2.4V至5.5V宽工作输入电压 (V_IN) 范围
高达4A的输出电流 (I_OUT)
16mΩ和10mΩ内部功率 MOSFET 开关
低静态电流 (I_Q)：4.5μA（典型值）
1.25MHz固定开关频率 (f_SW)
启用（ EN ）功能
高反馈精度：
- 结温 (T_J) = 25°C 时，精度为±0.75%
- T_J = -40°C 至 +125°C 时，精度为±1%
输出放电功能
电源正常 (PG) 指示
低至0.4V的可调输出电压 (V_OUT)
内部软启动 (SS)
预偏置启动
具有打嗝模式的短路保护 (SCP)
过温关断保护
采用SOT583封装

正在供货产品型号

EVL2194-TL-00A

直接从MPS购买

标准定价

数量单价
1

¥178.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。

数量

EVL2194-TL-00A
