EVL2761-VT-00A

EVL2761-VT-00A

I²C 接口控制、2至4节电池升降压NVDC充电器IC评估板，具有反向源模式

MPL

MPL

详情

MPL

采用MPS电感可优化性能

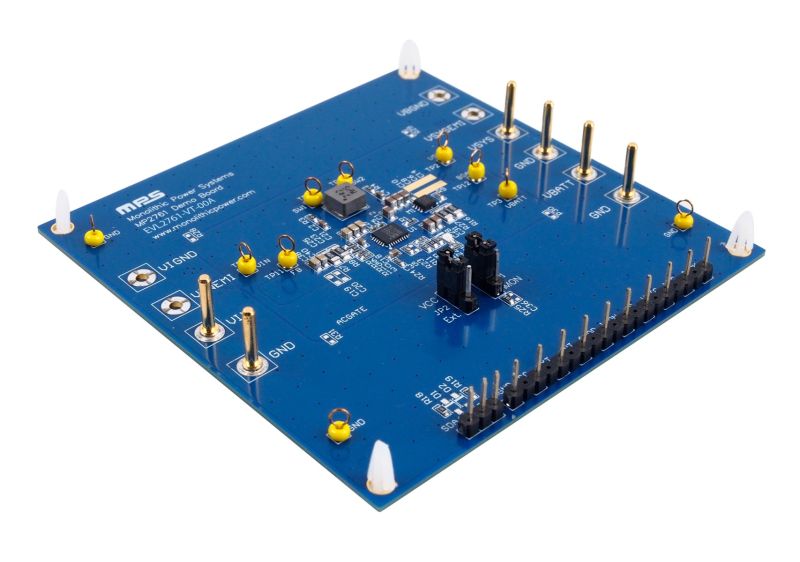

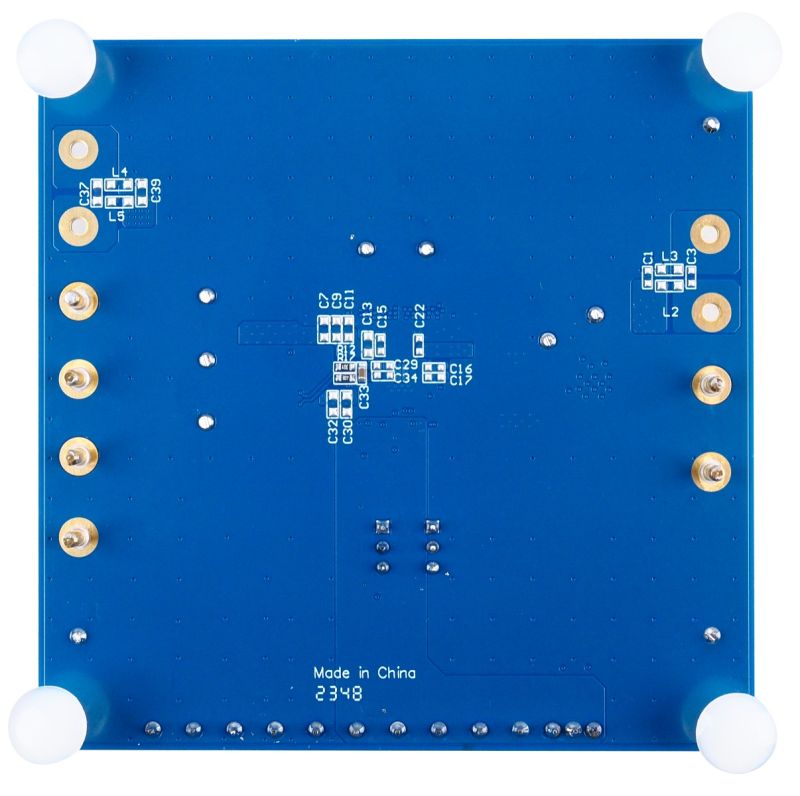

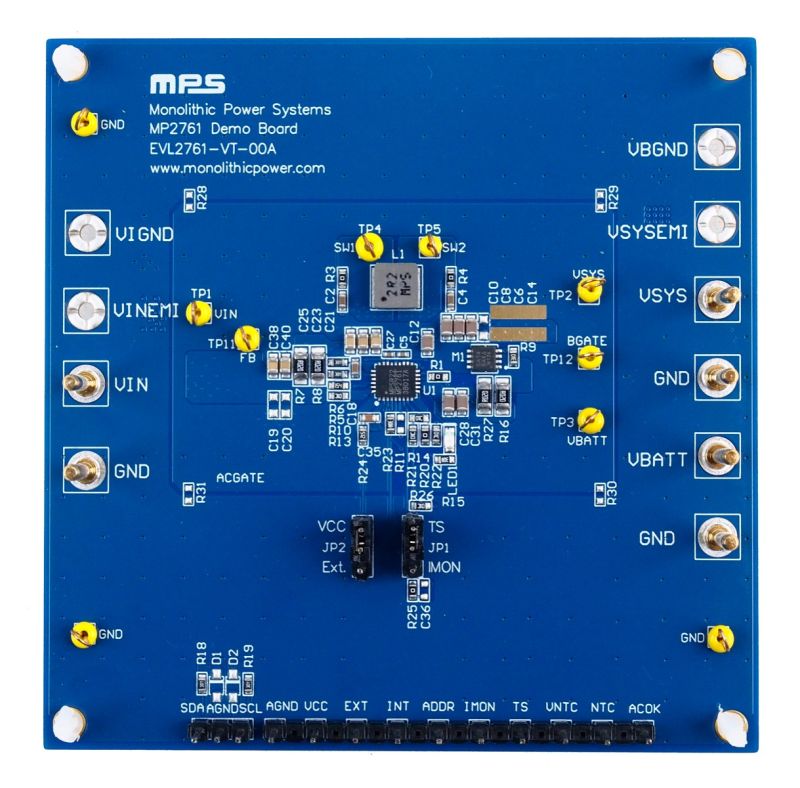

EVL2761-VT-00A评估板用于展示MP2761的功能。MP2761 是一款专为 2 至 4 节串联电池组设计的升降压、窄电压直流(NVDC)充电器 IC。

MP2761可在 4V 至 22V 的宽输入电压 (V_IN) 范围内为电池充电，并为SYS上连接的负载供电。在源模式下，该器件支持IN 引脚上4V 至 21V的宽输入电压范围，这符合 USB PD 规范。

当接入输入电源时，EVL2761-VT-00A 能够以最大 6A 的充电电流 (I_CHG) 为电池充电，并在启用源模式后提供输入供电电压。在源模式下，输出电流 (I_OUT) 最大限值为 6A。

MP2761 采用 TQFN-30 (4mmx5mm) 封装。

评估所用产品

产品特性和优势

适用于 2 至 4 节串联电池组的升降压充电器IC
4V 至 22V 工作输入电压 (V_IN) 范围
高达 26V 的耐受电压（采用外部 MOSFET 时可高达 28V）
支持 USB 2.0、USB 3.0、USB 3.1、USB 3.2、USB Type-C 和 USB PD 3.0 设置
降压和升压模式之间平滑切换
可配置最大输入电流 (I_IN) 限值和最小 V_IN 限值
高达 6A 的可配置充电电流
可配置电池满电电压，最高 18.72V，精度达 0.5%
源模式下可配置 4V 至 21V 的IN输出电压 (V_{IN_SRC})，步长为 20mV
源模式下高达6A 的输出电流 (I_{IN_SRC})，步长为 50mA
375kHz 至 770kHz可配置开关频率 (f_SW)
I²C 或 SMBus 主机控制接口
输入电源状态指示
集成 10 位模数转换器 (ADC)用于监控
模拟输出引脚，用于监控充电模式和源模式下的电池电流
输入过压保护 (OVP)、系统过压保护 (OVP) 和电池过压保护 (OVP)
充电模式下的系统短路保护 (SCP)
USB 供电 (PD) 源模式下的IN输出短路保护 (SCP)
电池缺失检测
NTC 引脚浮空检测
集成 N 沟道 MOSFET 驱动器，用于输入电源直通或 OVP
集成 N 沟道 MOSFET 驱动器，用于窄电压直流 (NVDC) 电源路径控制
可配置电池温度保护
热调节和过温关断保护
采用 TQFN-30 (4mmx5mm) 封装

正在供货产品型号

EVL2761-VT-00A

直接从MPS购买

标准定价

数量单价
1

¥349.50 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。
