EVL3424A-G-00A

EVL3424A-G-00A

具有输入输出断连功能和低浪涌电流的 CC/CV、电流可配置、同步升压变换器评估板

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

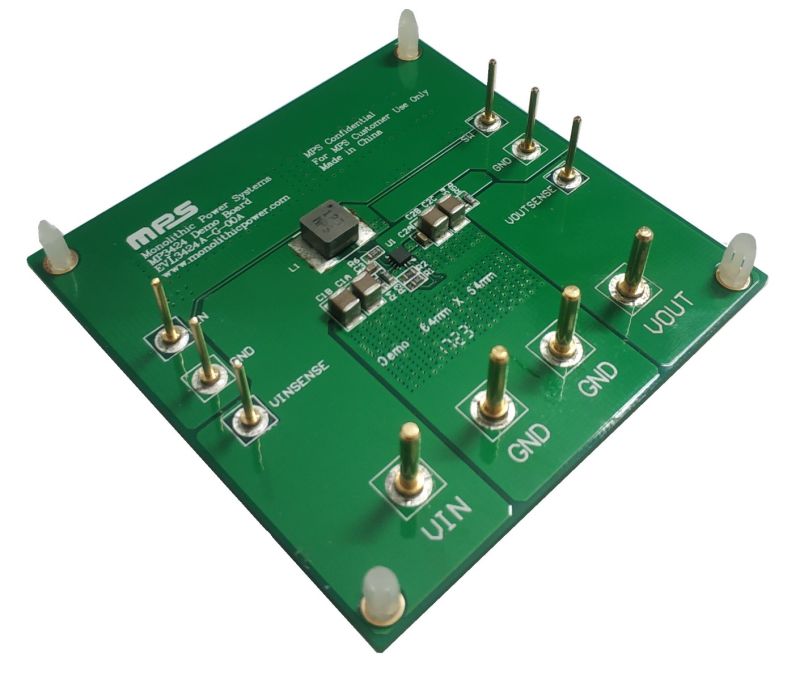

EVL3424A-G-00A 是一款用于演示 MP3424A 产品性能的评估板，MP3424A 是一款具有输入输出断连功能的高效率、电流模式、同步升压变换器。MP3424A 提供浪涌电流限制、输出短路保护（SCP）功能以及可配置的负载电流限值。集成 P 通道同步整流（SR）可提高芯片效率，无需使用外部肖特基二极管。关断时，P 通道 MOSFET 会使输出与输入断开。580kHz 开关频率（f_SW）允许其使用小型的外部元件，而内部补偿和软启动（SS）则最大限度地减少外部元器件的使用数量。

MP3424A 采用 QFN-14（2mmx2mm）封装。

评估所用产品

产品特性和优势

2V 至 5.5V 工作输入电压（V_IN）范围
3V 至 5.5V 输出电压（V_OUT）范围
在 2.8V 输入时支持 5V/3.1A 输出
270mA 线性充电浪涌电流
可配置平均负载电流限值
固定开关频率（f_SW）：580kHz
效率高达 97%
输入输出断连功能
过流保护（OCP）
短路保护（SCP）
过温保护（OTP）
采用 QFN-14（2mmx2mm）封装
通过 MPS 电感 MPL-AL5030 系列优化性能

正在供货产品型号

EVL3424A-G-00A

直接从MPS购买

标准定价

数量单价
1

¥178.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
