EVL87270-2PHASE-00A

带PMBus接口的140A数字降压变换器评估板

MPL

详情

MPL

采用MPS电感可优化性能

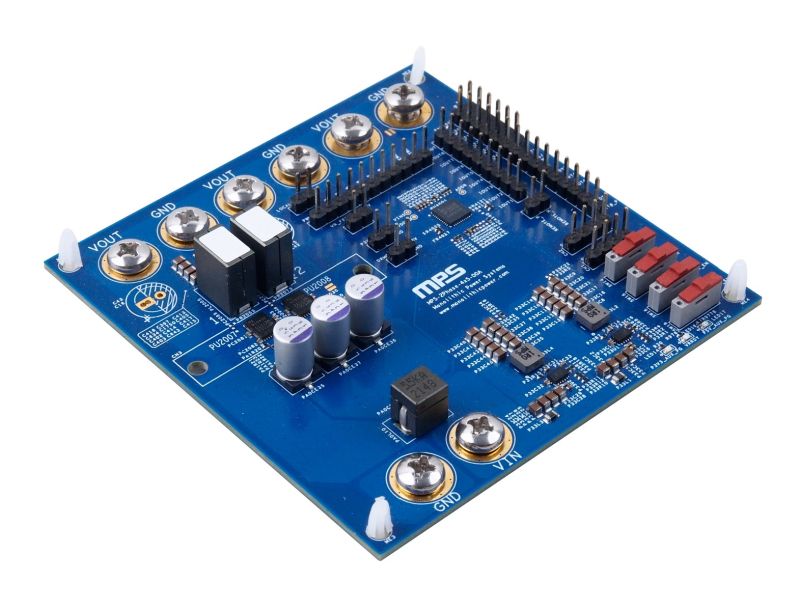

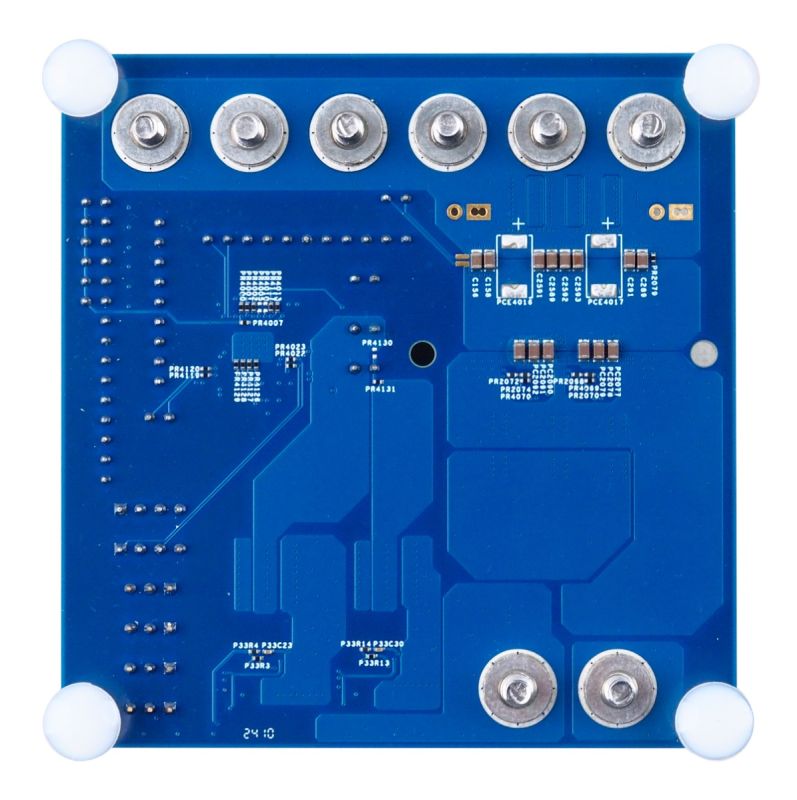

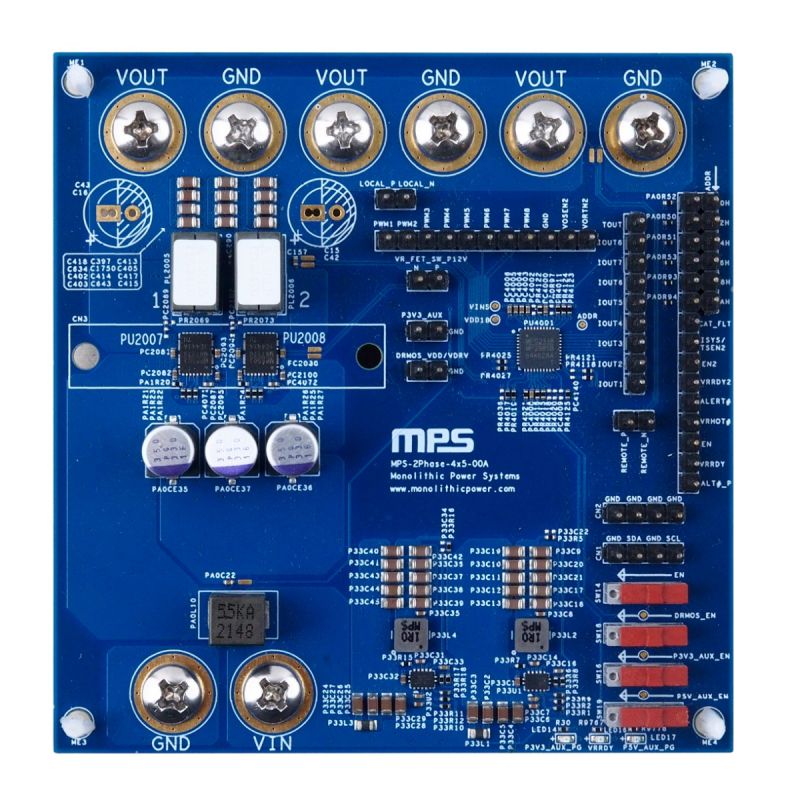

EVL87270-2PHASE-00A是MP87270的评估板。MP87270 是一款内置功率 MOSFET 和栅极驱动器的单片半桥驱动器。该板可在宽输入电压(V_IN)范围内提供高达 140A 的连续负载电流。

该器件的Quiet Switcher^TM 技术(QST^TM) 采用仅可通过单片架构实现的专有电路设计，能有效抑制电压振铃。该技术能够限制开关节点的峰值电压，提高器件可靠性，降低 EMI辐射，并降低对 PCB 布局的敏感性。

MP87270 还具备多项可简化系统设计的功能。它支持采用三态脉宽调制（PWM）信号的MP2985B控制器，并集成 Accu-Sense^TM电流采样和温度采样功能，可监测电感电流 (I_L)并报告结温(T_J)。

MP87270 非常适合对效率和尺寸要求严苛的服务器应用。该器件采用 TLGA-30（4mm × 5mm）封装。

采用 TLGA-30（4mm × 5mm）封装及Quiet Switcher^TM 技术的 70A Intelli-Phase^TM DrMOS 解决方案

MP2985B：采用 TLGA-40（5mm × 5mm）封装
支持 1 相至 2 相配置
符合 Intel VR14 及更早版本协议规范
兼容PMBus/I²C接口
所需外部元件极少
支持输入电压 (V_IN)、输出电压(V_OUT)、电流、功率和稳压器温度监测
支持欠压锁定（UVLO）、过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、欠流保护（UCP）、过温保护（OTP）和反向电压保护（RVP），并可配置为无动作（No Action）、锁存（Latch-Off）、重试（Retry）或打嗝模式（Hiccup Mode)
支持相间主动电流均衡，并可配置电流偏移以实现热平衡
MP87270：采用 TLGA-30（4mm × 5mm）封装
输出电流（I_OUT）最高可达 70A
支持 5V VDD 和 VDRV 工作电压
电流限制保护
过温保护（OTP）
故障报告功能
支持三态脉宽调制（PWM）信号输入

EVL87270-2PHASE-00A
