EVL8796K-V-1PHASE-00A

EVL8796K-V-1PHASE-00A

16V、30A、可扩展、数字同步降压变换器评估板

详情

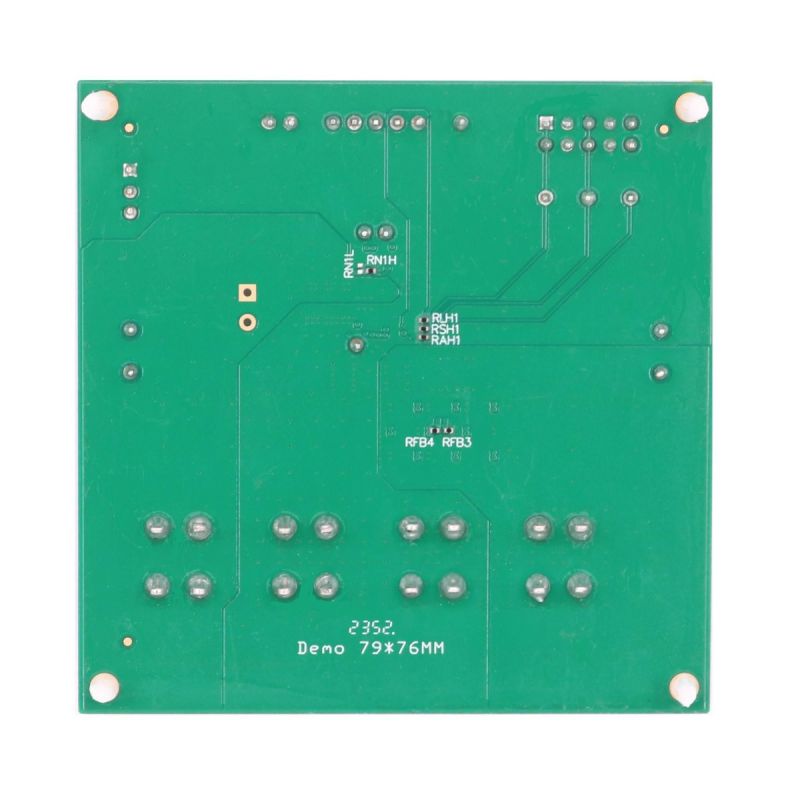

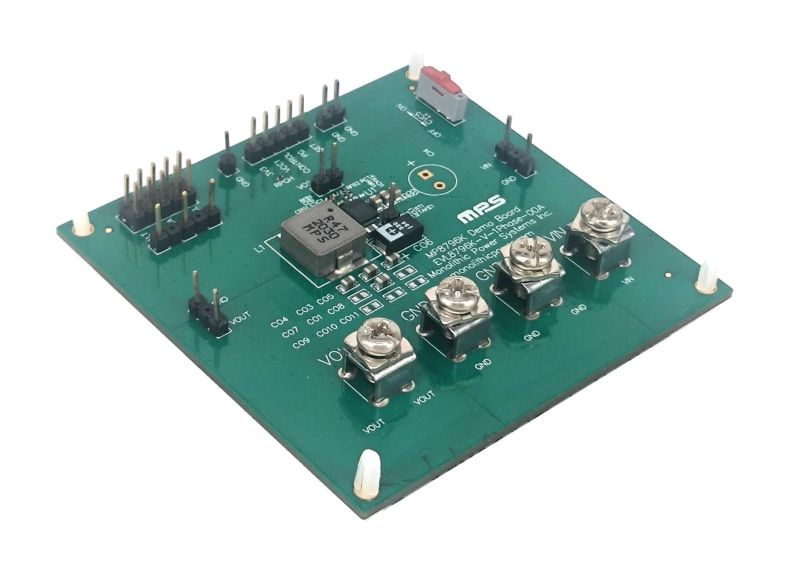

EVL8796K-V-1PHASE-00A是MP8796K的评估板。MP8796K是一款全集成高频数字同步降压变换器。它可以提供高达 30A 的连续输出电流 (I_OUT)，并在宽输入电压(V_IN)范围内具有出色的负载和线性调整率。该器件在宽输入 I_OUT 负载范围内可实现高效率运行。

MP8796K采用 MPS 独有的多相恒定导通时间 (MCOT) 控制，可提供快速瞬态响应，并使环路易于稳定。MCOT 控制方案还支持多个 MP8796K 器件并联，在满足大电流应用需求的同时，实现出色的均流和相位交错性能。

EVL8796K-V-1PHASE-00A 可通过远程开/关输入 (CTRL) 打开或关闭；该输入以地 (GND) 为参考，且与常用的逻辑设备兼容。

建议在对 EVL8796K-V-1PHASE-00A 进行任何更改之前首先阅读 MP8796K 数据手册。

评估所用产品

带PMBus接口的16V、30A、可扩展、数字同步降压变换器

产品特性和优势

宽输入工作电压(V_IN) 范围：
- 3.1V 至16V V_IN（带外部3.3V V_CC)
- 4V 至 16VV_IN（内部 V_CC
0.5V 至0.9 x V_IN范围的可调输出电压，最大5.5V
每相高达 30A 的连续输出电流(I_OUT)
支持可扩展多相操作
无损且精确的片上电流采样
自适应多相恒定导通时间 (MCOT) 自动补偿技术，可实现超快瞬态响应
遥测回读功能，包括 V_IN、输出电压(V_OUT)、I_OUT、温度及故障信息
V_OUT真正远程采样
内置多次可编程 (MTP) 存储器，用于保存自定义配置
符合 PMBus 1.3 标准
可通过 PMBus 进行配置：
- V_OUT
- 软启动时间
- 开关频率 (f_SW)：400kHz、600kHz、800kHz 和 1000kHz
- 过流保护 (OCP)、过压保护 (OVP) 和过温保护 (OTP) 阈值，支持打嗝 (Hiccup) 或锁存关断 (Latch-Off) 模式选项
- 斜坡补偿
采用 TQFN-25 (4mm x 5mm) 封装

正在供货产品型号

EVL8796K-V-1PHASE-00A

直接从MPS购买

标准定价

数量单价
1

¥169.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。
