MPL
采用MPS电感可优化性能

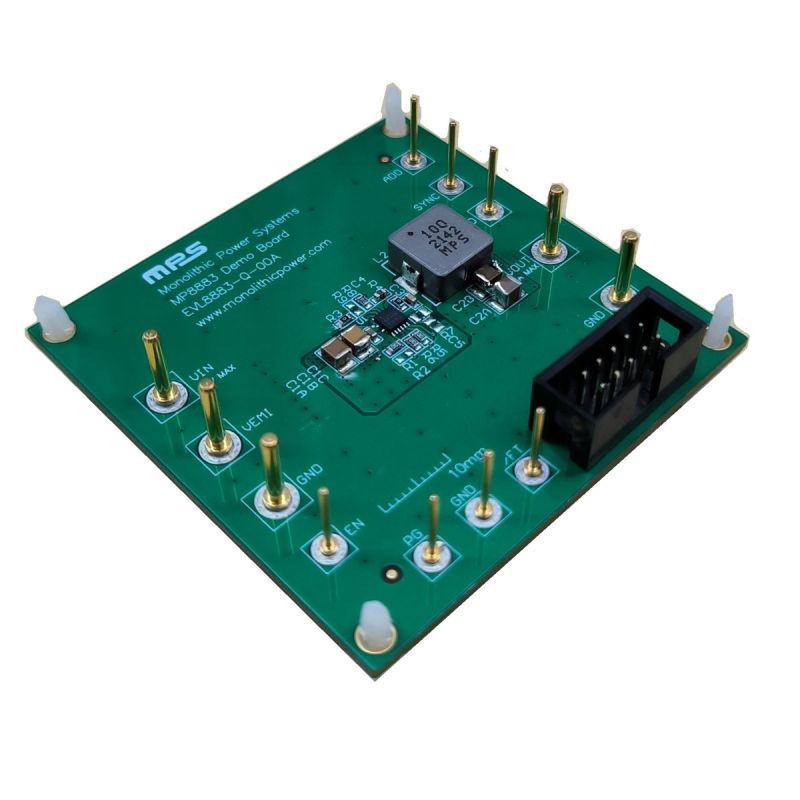

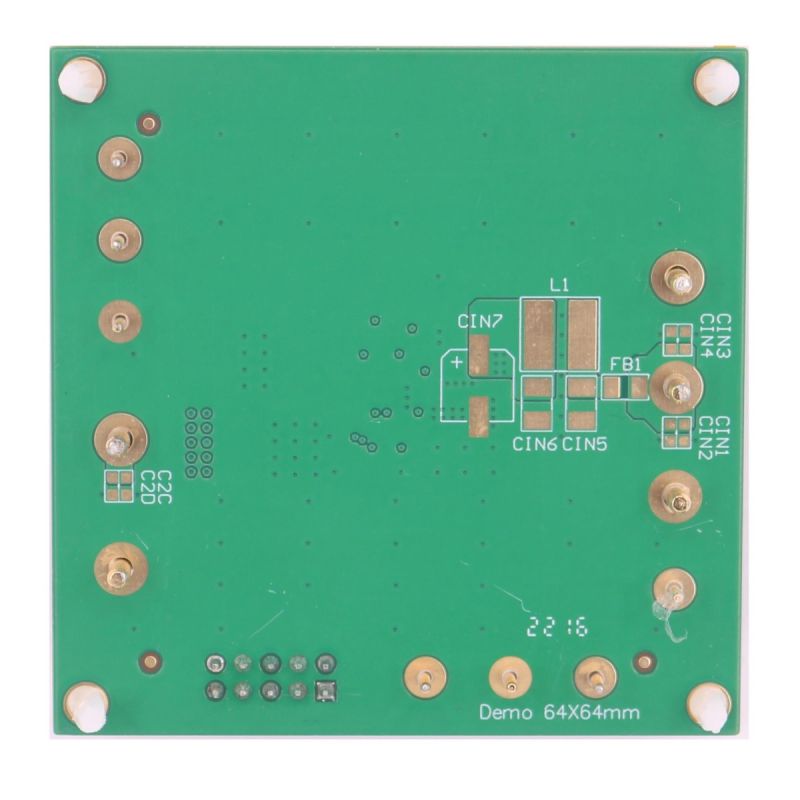

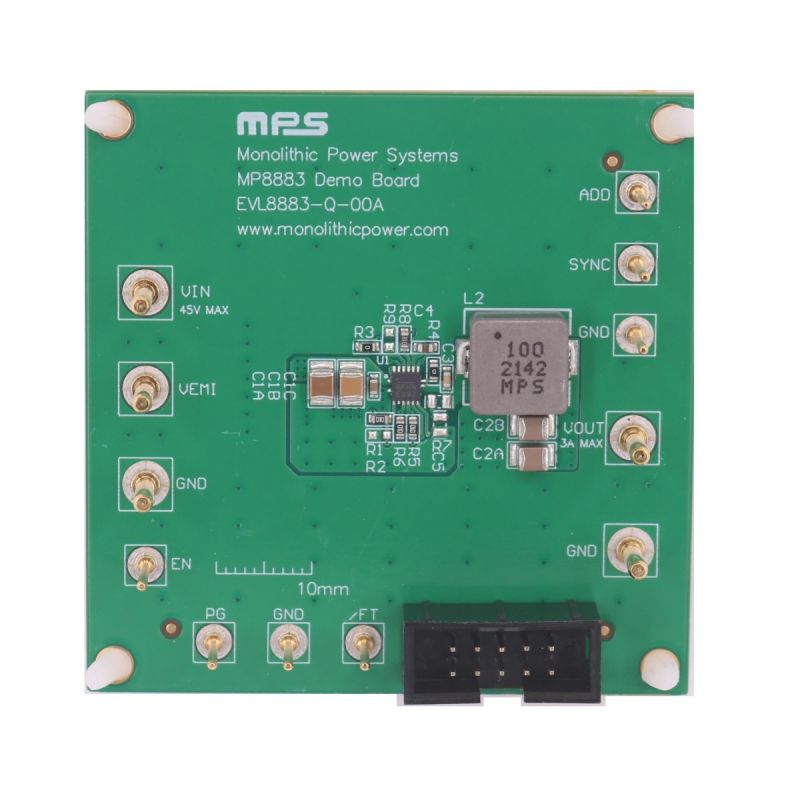

EVL8883-Q-00A是用于演示MP8883功能的评估板。MP8883 是一款高频同步整流降压变换器,它配备了 I2C 控制接口和多页一次性可编程 (OTP) 存储器。该器件在宽输入电压 (VIN) 范围内可实现高达 3A 的连续输出电流 (IOUT),并具有出色的负载和线性调整率。
MP8883 支持灵活的应用,其输出电压 (VOUT) 可通过 I2C 串行接口在 0.8V 至 12V 之间设置;开关斜率、开关频率 (fSW)、使能 (EN) 控制和节能模式也可通过该接口进行配置。用户可根据特定的应用需求优化每路输出。
MP8883采用 QFN-16 (3mmx3mm) 封装。在对EVL8883-Q-00A进行任何更改之前,请先阅读MP8883数据手册。
-
显示更多
显示较少
评估所用产品
产品特性和优势
- 3.5V 至 45V 宽输入电压 (VIN) 范围
- 3A 连续输出电流 (IOUT)
- 高效率同步模式控制
- 内置 95mΩ/50mΩ 低导通电阻 (RDS(ON)) MOSFET
- 电源正常 (PG) 和故障指示
- 过压保护 (OVP)、过流保护 (OCP) 和过温关断保护
- 内部软启动 (SS)
- 电阻可配置地址
- 通过 I2C 接口可配置参数:
- 0.8V 至 12V 输出电压 (VOUT)
- 开关频率 (fSW)
- 补偿网络
- 斜率补偿
- 启用(EN)阈值
- PG阈值
- 可选高级异步调制 (AAM) 模式和连续导通模式 (CCM)
- 轻载模式阈值
- 可选短路保护 (SCP) 模式
- 限流阈值
- 可选 OVP 模式
- 输入欠压锁定 (UVLO) 保护和 OVP 阈值
- 输出过压保护阈值
- 过温关断阈值
- 开关斜率
- 软启动时间 (tSS)
- 可选SYNC输入/输出
- 相移
- 频率抖动以降低 EMI
- 用于永久存储设置的多页一次性可编程 (OTP) 存储器
- 采用 QFN-16(3mmx3mm)封装
