EVM3685-PU-00A

2.7V 至 16V、15A、降压电源模块评估板

Shopping Cart

立即购买

概述
相关工具
技术论坛
质量
立即购买

EVM3685-PU-00A

EVM3685-PU-00A

2.7V 至 16V、15A、降压电源模块评估板

详情

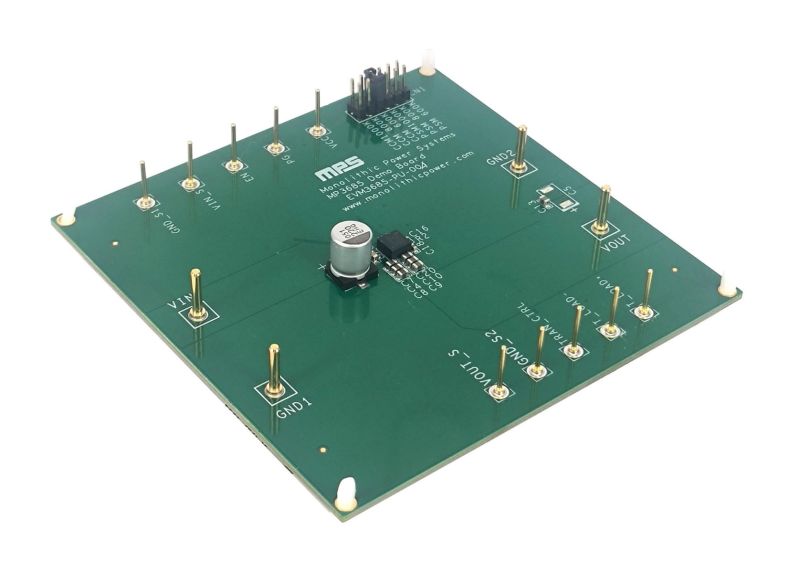

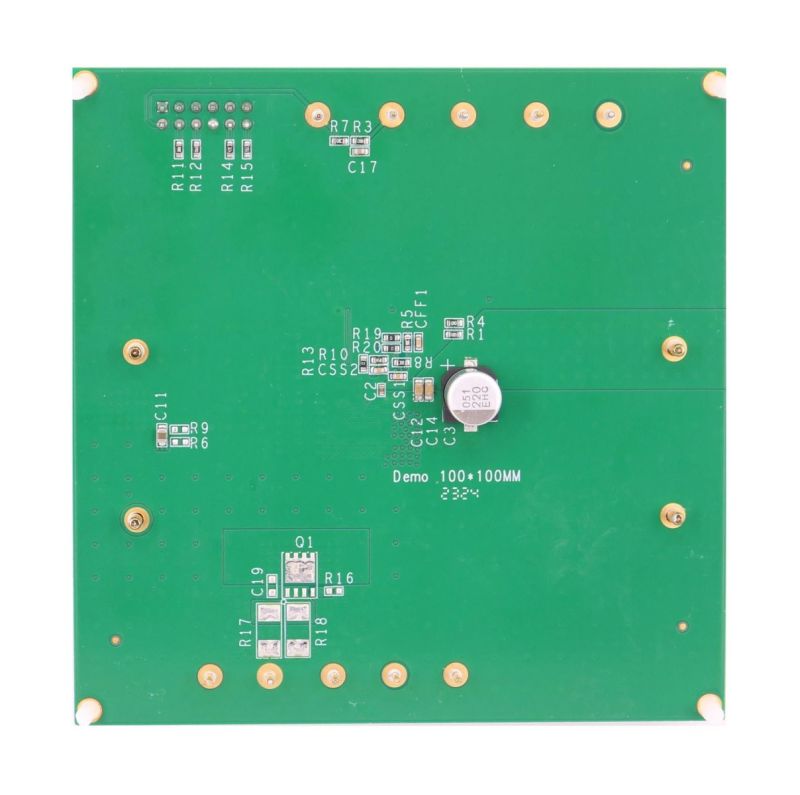

EVM3685-PU-00A 评估板用于演示 MPM3685 的功能特性。MPM3685是一款带集成电感的同步降压电源模块。该器件在 2.7V 至 16V 的输入电压(V_IN) 范围内可提供高达 15A 的连续输出电流(I_OUT) 。

MPM3685 通过电容来配置软启动(SS)时间 (t_SS) ，并利用开漏电源正常 (PG) 信号来指示输出电压(V_OUT) 是否在其标称电压范围内。

该器件提供全面保护功能，包括短路保护(SCP)、过流保护 (OCP)、欠压保护(UVP) 和过温保护 (OTP)。

建议在对 EVM3685-PU-00A 进行任何更改之前，首先阅读 MPM3685 数据手册。

评估所用产品

2.7V 至 16V、15A、降压电源模块

产品特性和优势

宽输入电压(V_IN)范围：
- 2.7V 至 16V，带外部 3.3V VCC 电压(V_CC)
- 4V 至 16V，内部或外部 V_CC
0.6V 至 5.5V 输出电压 (V_OUT)范围
15A 连续输出电流 (I_OUT)，20A峰值电流
差分输出电压 (V_OUT) 远程采样
自适应恒定导通时间 (COT) 控制，可实现超快速瞬态响应
可选跳频模式(PSM)或强制连续导通模式 (FCCM)
V_OUT跟踪功能
V_OUT放电功能
电源故障期间，电源正常 (PG)引脚有源钳位至低电平
可配置软启动时间 (t_SS)
预偏置启动
可选开关频率 (f_SW)：600kHz、800kHz 或 1000kHz
非锁存过流保护 (OCP)、欠压锁定 (UVLO)保护、过温关断保护和过压保护 (OVP)

正在供货产品型号

EVM3685-PU-00A

直接从MPS购买

标准定价

数量单价
1

¥169.75 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
