MPM3685
Session textval
Session Titefor popup
详情

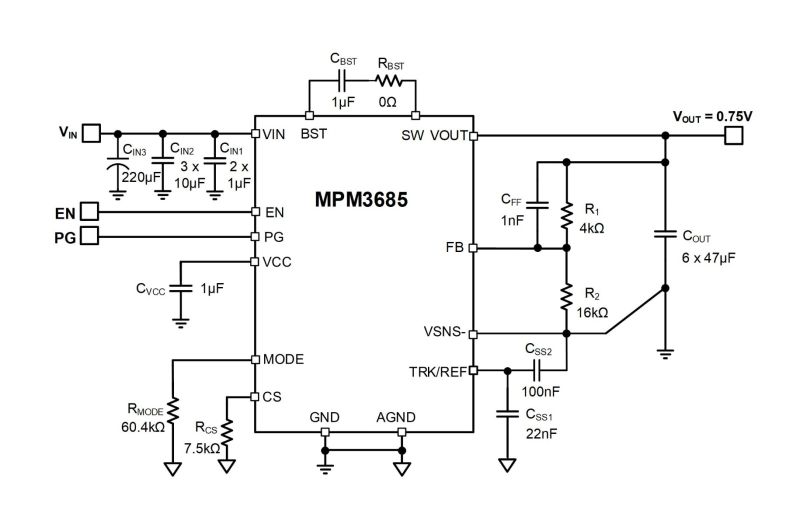

MPM3685 是一款易于使用的全集成降压 DC/DC 电源模块。它提供了完整的电源解决方案，可实现高达 20A 的峰值电流。该器件集成了 DC/DC 变换器、功率电感和无源元件，可在宽输入电压(VIN)，范围内提供高达15A的连续输出电流(IOUT)并具有出色的负载和线性调整率。
MPM3685 采用恒定导通时间 (COT) 控制来提供快速瞬态响应并使环路更易稳定。通过MODE 引脚，可以轻松设置其工作频率(fSW)为 600kHz、800kHz 或 1000kHz；无论 (VIN) 和输出电压 (VOUT) 如何变化，频率(fSW)始终保持恒定。
MPM3685 通过电容来配置软启动(SS)时间 (tSS)，并利用开漏电源正常 (PG) 信号来指示VOUT是否在其标称电压范围内。
该器件提供全集成非锁存保护功能，包括过流保护 (OCP)、过压保护 (OVP) 和过温保护 (OTP)。

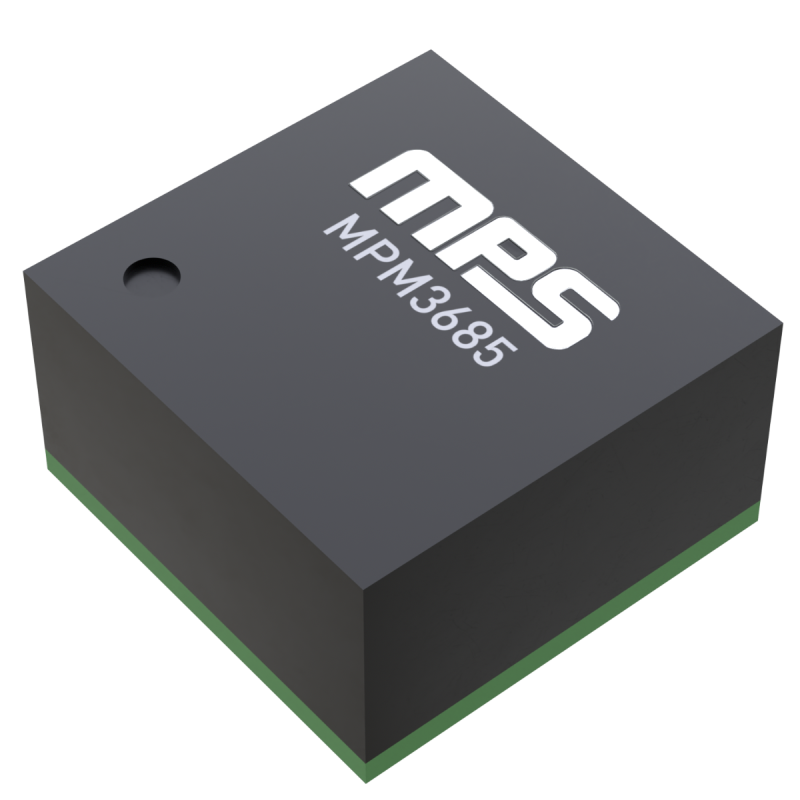

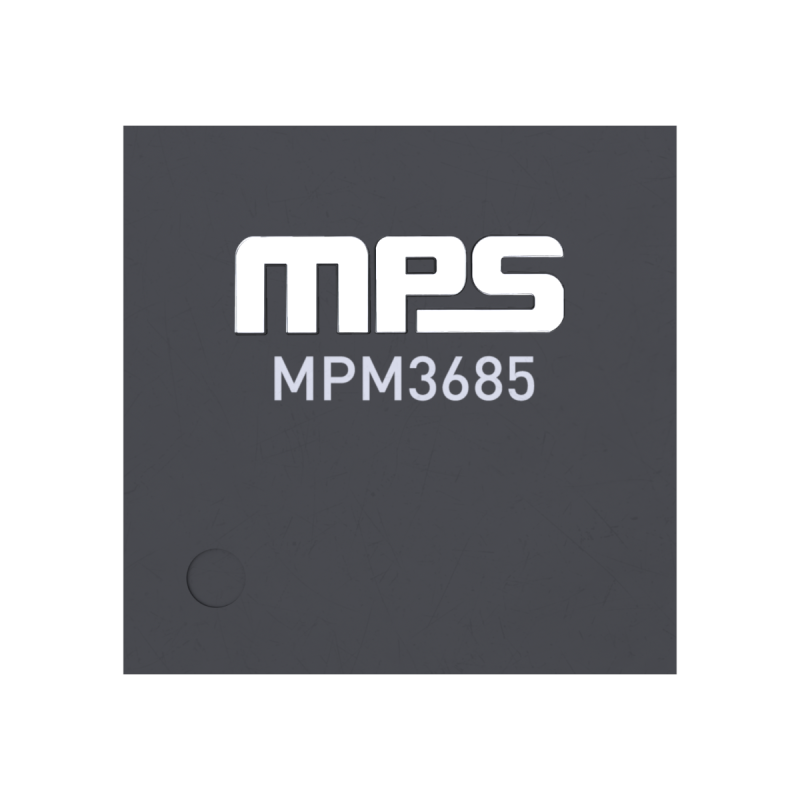

MPM3685 采用紧凑型 FCM ECLGA-33 (5mmx5mmx2.76mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 宽输入电压 (VIN) 范围：
- 2.7V 至 16V，带外部 3.3V VCC 电压 (VCC)
- 4V 至 16V，内部或外部 VCC
- 0.6V 至 5.5V 输出电压 (VOUT) 范围
- 15A 连续输出电流 (IOUT)，20A峰值电流
- 差分 VOUT远程采样
- 自适应恒定导通时间 (COT) 控制，可实现超快速瞬态响应
- 可选跳频模式或强制连续导通模式 (FCCM)
- VOUT跟踪功能
- VOUT放电功能
- 电源故障期间，电源正常 (PG)指示引脚有源钳位至低电平
- 可配置软启动时间 (tSS)
- 预偏置启动
- 可选开关频率 (fSW)：600kHz、800kHz 或 1000kHz
- 非锁存过流保护 (OCP)、欠压锁定 (UVLO)保护、过温关断保护和过压保护 (OVP)
正在供货产品型号
MPM3685GPU-T
