EVM3690-50D-BF-00A

EVM3690-50D-BF-00A

16V、50A、高效率同步降压模块评估板

Datasheet

详情

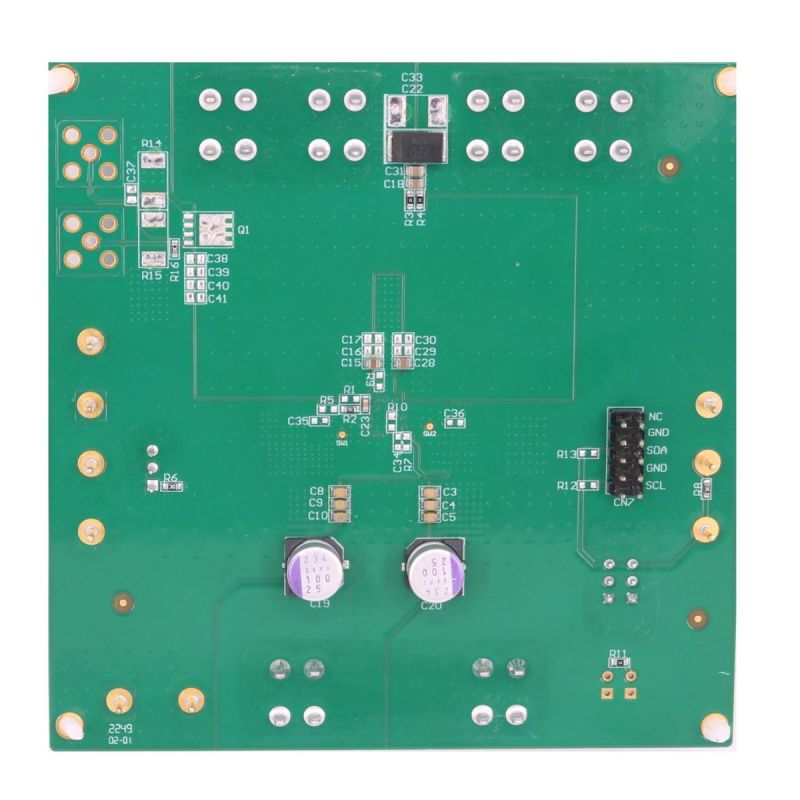

EVM3690-50D-BF-00A 是用于演示 MPM3690-50D 功能的评估板。MPM3690-50D 是一款具有 PMBus 接口和50A 输出电流 (I_OUT)的全集成高效率同步降压电源模块。

MPM3690-50D 采用内部补偿恒定导通时间 (COT) 控制，可提供快速瞬态响应并轻松实现环路稳定。更多详细信息请参阅 MPM3690-50D 规格书。

建议在对 EVM3690-50D-BF-00A 进行任何更改之前首先阅读 MPM3690-50D 规格书。

评估所用产品

产品特性和优势

3V 至 16V 输入电压 (V_IN) 范围，带外部 3.3V V_CC 偏置
4V 至 16V V_IN范围，带内部 V_CC 偏置
0.5V 至 3.6V 输出电压 (V_OUT) 范围
50A 连续电流，输出电压可高达 1.8V
V_OUT遥测
±1% 参考电压精度（-40°C 至 +125°C）
兼容 PMBus 1.3 标准
遥测回读，包括 V_IN、V_OUT、输出电流 (I_OUT)、温度和故障
可通过 PMBus 配置：
- 输出电压
- 软启动时间 (t_SS)
- 过流 (OC)、过温 (OT)、过压 (OV)、欠压 (UV) 和欠压锁定 (UVLO) 限制
- 脉宽调制 (PWM) 模式
- 开关频率 (f_SW)
采用 BGA (16mmx16mmx5.18mm) 封装

正在供货产品型号

EVM3690-50D-BF-00A

设计资源

元件库，封装库和 3D 模型

直接从MPS购买

标准定价

数量单价
1

¥326.25 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
