EVMPC22157-2891-Split-02A

EVMPC22157-2891-Split-02A

130A、8mm、双相 Intelli-Module^TM电源模块评估板

Datasheet

详情

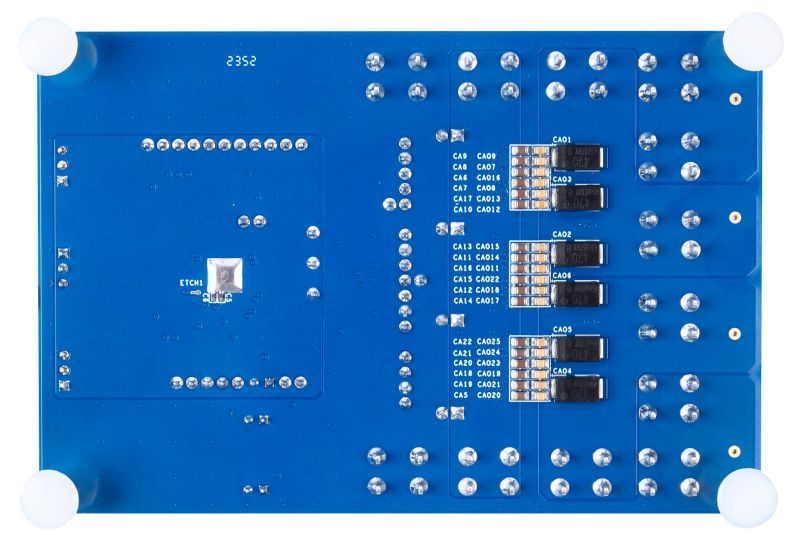

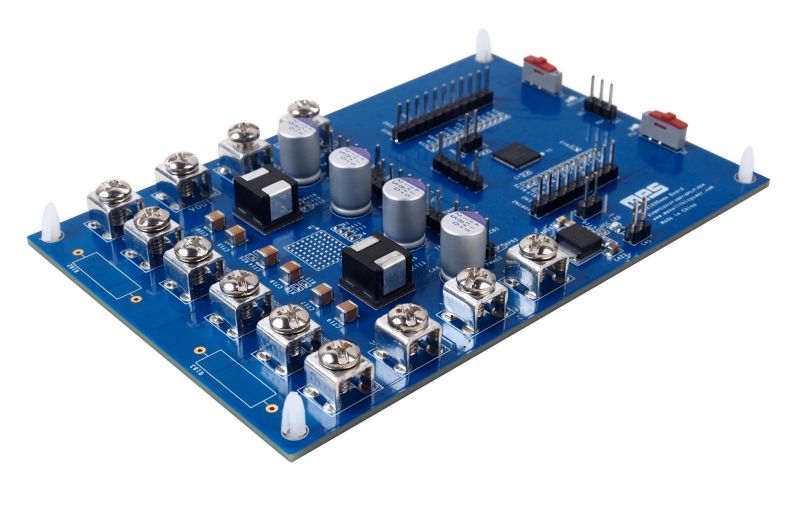

EVMPC22157-2891-Split-02A 是用于展示 MPC22157-130功能的评估板。MPC22157-130是一款采用 Quiet Switcher^TM 技术 (QST) 的 130A、双相 Intelli-Module^TM 电源模块。

EVMPC22157-2891-Split-02A 可在宽工作输入电压 (V_IN) 范围内提供高达 130A 的负载电流，并在宽输出电流 (I_OUT) 负载范围内实现高效率。

该评估板配置了一块 MP2891和两块 MPC22157-130，可提供两个能独立运行的电源轨。

EVMPC22157-2891-Split-02A 可监控 MPC22157-130 的 V_IN、输出电压 (V_OUT)、I_OUT和温度。其全面的保护功能包括集成可配置 V_IN 欠压锁定 (UVLO) 保护、V_OUT 过压保护 (OVP)、欠压保护 (UVP)、过流限制 (OCL) 和过流保护 (OCP)。

评估所用产品

拥有双面冷却能力的130A、8mm、双相 Intelli-Module^TM电源模块

产品特性和优势

10V 至 16V 输入电压 (V_IN) 范围
0.4V 至 2V 可配置输出电压 (V_OUT) 范围
每个模块支持高达 130A 的连续输出电流 (I_OUT)
兼容PMBus/ I²C接口
每相 V_IN、V_OUT、温度、总 I_OUT和电流监控
V_IN欠压锁定 (UVLO)保护和过压保护 (OVP)
输出 OVP 和欠压保护 (UVP)
输出过流保护 (OCP)
过温保护 (OTP)
总电流和每相电流限制
故障报告
可配置单轨或双轨操作
将输出连接在一起可支持最多单轨4相操作
评估板尺寸：122mmx80mm

正在供货产品型号

EVMPC22157-2891-Split-02A
