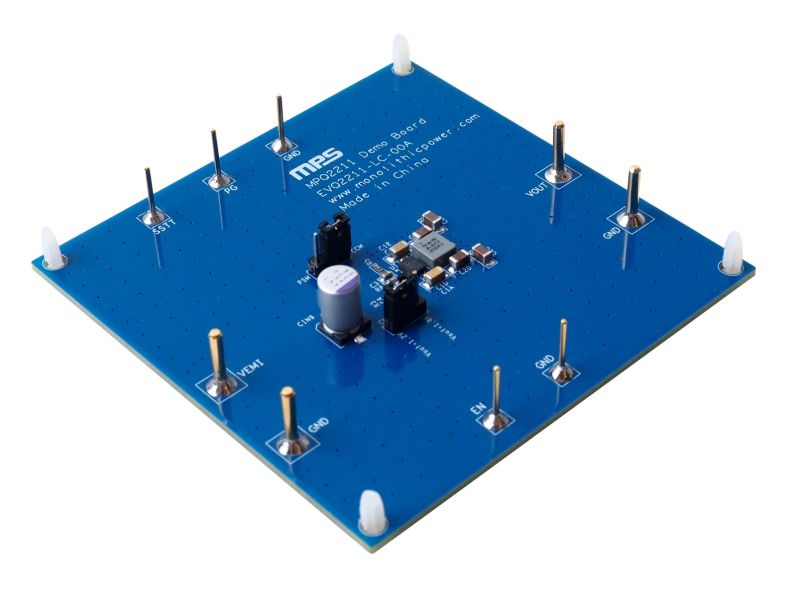

EVQ2211-LC-00A是用于演示MPQ2211-AEC1功能的评估板。MPQ2211-AEC1 是一款集成了内部上管/下管MOSFET (分别为HS-FET 和LS-FET）的高频同步降压变换器。

该器件支持3V 至3.6V或 4V 至 6V的输入电压(V_IN) 范围。3V 至3.6V 范围需要在VIN端子施加VCC电压。MPQ2211-AEC1提供了一种非常紧凑的解决方案，它在宽V_IN 范围内可实现高达 12A 的输出电流 (I_OUT) ，同时具有出色的负载和线性调整率。该器件能够实现宽I_OUT负载范围内的高效率运行。

MPQ2211-AEC1采用具有内部补偿机制的恒定导通时间（COT）控制，可提供快速瞬态响应并有助于环路稳定性。其跳频模式（PSM）支持异步操作，以优化轻载效率。

MPQ2211-AEC1 具有2.2MHz 的固定频率；无论 V_IN 和输出电压 (V_OUT ) 如何变化，器件始终保持恒定的频率。

该器件的 V_OUT 启动斜坡由内部 0.9ms 定时器控制；通过在 SSTT 引脚上添加电容可延长该定时器时间。MPQ2211-AEC1还通过开漏电源正常 (PG) 信号来指示输出电压是否在其标称电压范围内。当输入电源无法为器件供电时，PG 引脚会被外部上拉电压钳位至约 0.7V。

MPQ2211-AEC1还提供全集成的保护功能，包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温保护 (OTP)。

EVQ2211-LC-00A为整装测试评估板。MPQ2211-AEC1采用 LGA-19 (3mmx3.5mm) 封装，且符合AEC-Q100等级1认证。
