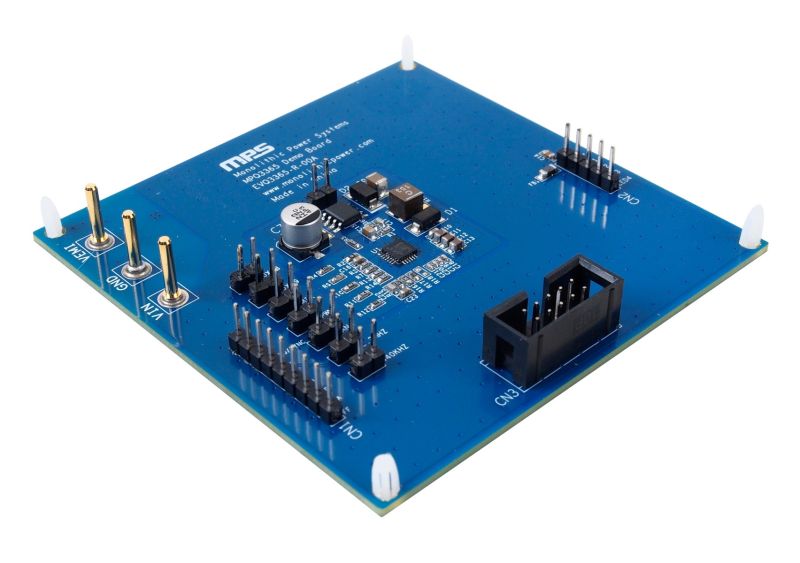

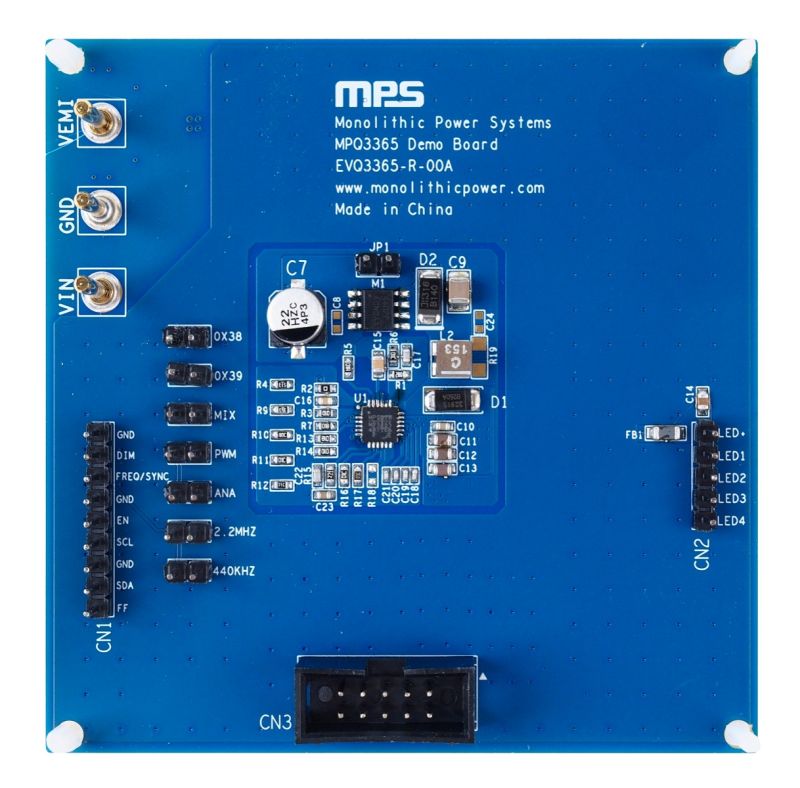

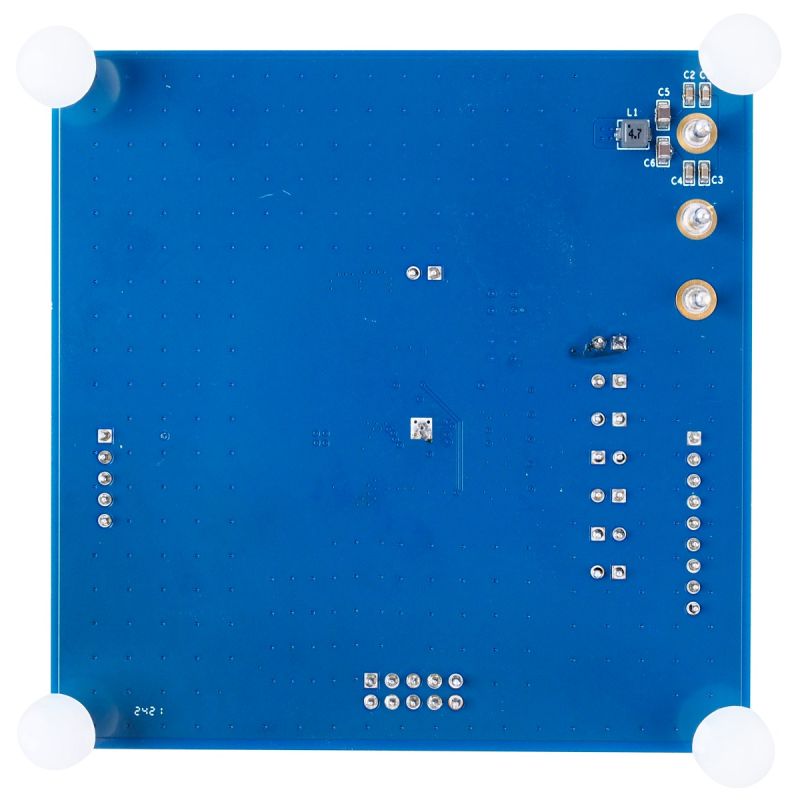

EVQ3365-R-00A

150mA、四通道、15000:1 调光比、带I²C 接口的升压 WLED 驱动器评估板，符合 AEC-Q100 认证

Parameters 详情

EVQ3365-R-00A 评估板用于演示 MPQ3365-AEC1 的功能特性。MPQ3365-AEC1 是一款带四路电流源的升压变换器，用于驱动中小尺寸 LCD 面板背光应用中的白光 LED (WLED) 阵列。

MPQ3365-AEC1 采用峰值电流模式脉宽调制 (PWM) 控制架构，对升压变换器进行调节。四路电流源连接至 LED 阴极，用于调节 LED 亮度。每串 LED 的电流均可调节至外部电流设定电阻所设置的值，灯串间的电流调节精度达 2.5%。

该器件采用低导通电阻 (R_DS(ON)) MOSFET 和低净空电压设计以提高效率，同时提供简便易用的标准 I2C数字接口。

其开关频率 (f_SW) 可通过电阻、I²C接口或外部时钟进行配置。

MPQ3365-AEC1 利用 PWM 输入或内部寄存器实现模拟调光、PWM 调光和混合调光。调光模式可通过I²C 接口或 MIX/AD 引脚进行选择。此外，该器件还提供相移功能，以消除 PWM 调光过程中的噪声。

MPQ3365-AEC1集成多种完善的保护功能，以确保系统安全地运行，具体包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、LED 短路保护和开路保护。

该器件采用 QFN-24 (4mm × 4mm) 封装。

在对 EVQ3365-R-00A 进行任何更改之前，建议首先阅读 MPQ3365-AEC1 数据手册。

评估所用产品

四通道、每通道最大 150mA、15000:1 调光比、带 I²C接口的升压 WLED 驱动器，符合 AEC-Q100 认证

3.6V 至 36V 输入电压 (V_IN)范围
4 通道，每通道最大电流 150mA
内置 110mΩ、50V MOSFET
最高 2.2MHz的可配置开关频率 (f_SW)
外部同步开关功能
可通过脉宽调制 (PWM) 输入或寄存器实现多种调光模式，包括：
- PWM 调光
- 模拟调光
- 混合调光，转换点可选 50%、25%、12.5% 或 6.25%
f_PWM ≤ 200Hz时，混合调光调光比达 15000:1
模拟调光调光比达 200:1
EMI 性能出色，带频谱扩展 (FSS) 功能
I²C接口支持三个可选 IC 地址
PWM 调光相移功能
2.5% 电流匹配精度
逐周期限流保护
输出电压(V_OUT)与V_IN断连功能
可选高温自动降低 LED 电流功能 (NTC)
LED 短路/开路保护、过温保护 (OTP)、过流保护 (OCP) 以及电感/二极管短路保护
可配置LED 短路阈值
可配置过压保护 (OVP) 阈值
故障指示信号输出
采用侧面镀锡的 QFN-24 (4mm × 4mm) 封装
符合 AEC-Q100 等级 1 认证
