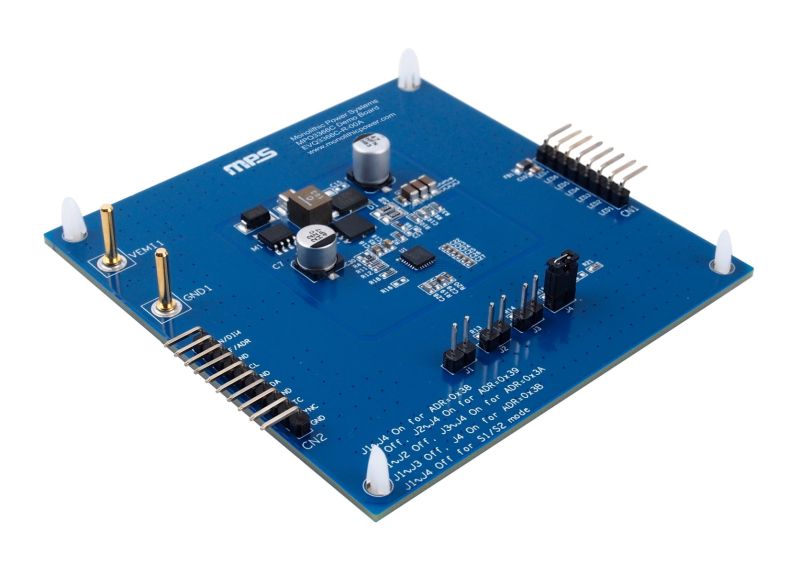

EVQ3366C-R-00A是用于展示MPQ3366C-AEC1功能特性的评估板。MPQ3366C-AEC1是一款具有6通道电流源的升压控制器，用于在中小型LCD面板背光应用中驱动白光LED（WLED）阵列。

该器件采用峰值电流模式控制的脉宽调制（PWM）控制架构来调节内部升压变换器。六个通道的电流源施加到LED阴极以调节LED亮度。它可以将每串 LED 电流 (I_LEDx, x = 1–6) 都调节至外部电流设定电阻设定的值，灯串间的电流调节精度达 2.5%。

MPQ3366C-AEC1 采用强栅极驱动信号驱动外部 MOSFET，并可选择上升时间和下降时间。它配备使用便捷的标准 I²C 数字接口。开关频率(f_SW)可通过电阻、 I²C 接口或外部时钟进行配置。此外，该器件还具备低净空电压，可提升效率和 IC 散热性能。

MPQ3366C-AEC1通过PWM输入或内部寄存器支持模拟、PWM和混合调光模式，并通过I²C接口选择调光模式。其相移功能还可降低浪涌电流并消除PWM调光期间的噪声。

该器件丰富的保护功能确保了器件的安全运行，具体保护功能包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、输出电压 (V_IN)对地短路保护、LEDx 对地短路保护以及 LED 短路和开路保护。通过检测负温度系数 (NTC) 引脚上的信号，还可自动降低I_LEDx。

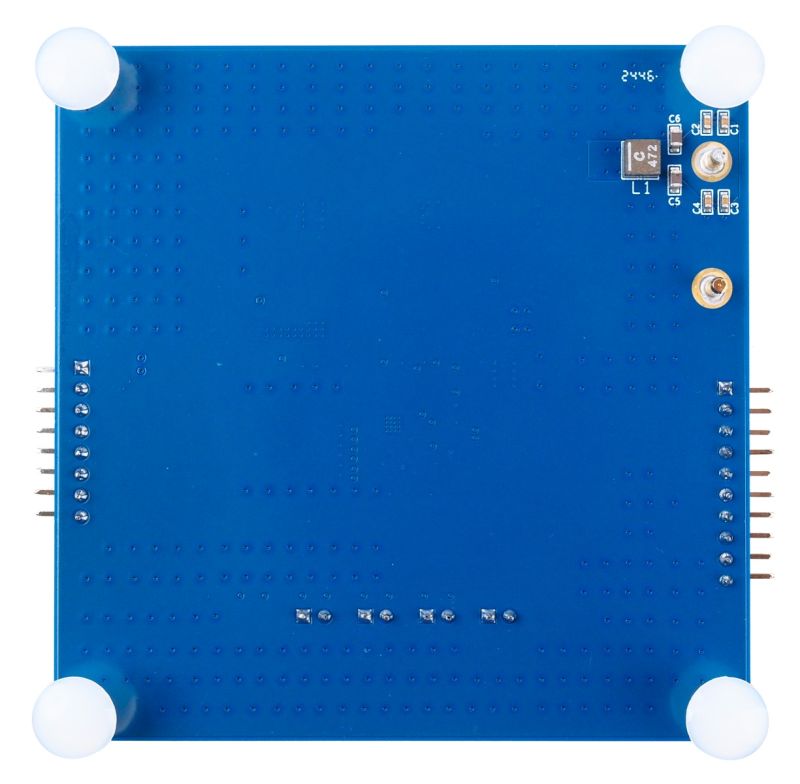

EVQ3366C-R-00A 为整装测试评估板，MPQ3366C-AEC1 采用 QFN-24 (4mmx4mm) 封装，并符合 AEC-Q100 等级1认证。
