EVQ3445-U-00A

具有低I_Q 旁路模式的宽输入同步升压控制器评估板，符合 AEC-Q100 认证

详情

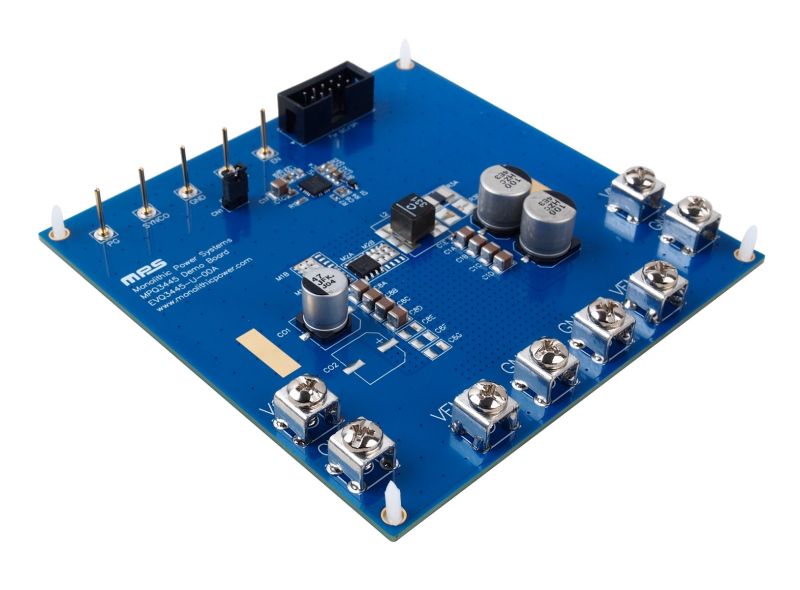

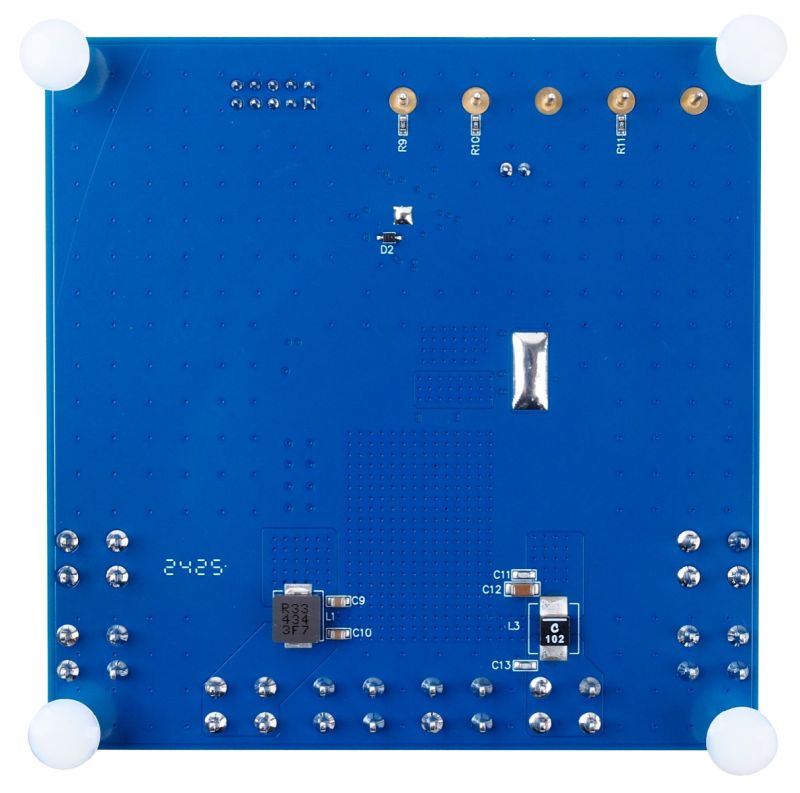

EVQ3445-U-00A 是用于展示 MPQ3445-AEC1 功能的评估板。MPQ3445-AEC1 是一款具有宽输入电压 (V_IN) 范围的高效率、电流模式、同步升压控制器。

它可以用作预升压控制器，在汽车启动或通过备用电池启动期间维持汽车电池的输出电压(V_OUT)。该器件能够驱动 10V MOSFET，大大提高效率并最大限度降低功耗。

MPQ3445-AEC1 可以通过 I²C（默认）或 SPI 接口来配置一些关键参数，如开关频率 (f_SW)、电流限制、轻载模式、频谱扩展 (FSS)、死区时间 (DT) 、软启动时间(t_SS)和斜率补偿等。f_SW可在250kHz 至 2.5MHz范围内调节，或直接同步至外部源。

当 V_OUT 高于预设的旁路阈值但低于 V_IN ，MPQ3445-AEC1 可在低静态电流 (I_Q)旁路模式下运行；当 V_OUT 降至唤醒阈值以下时，器件将退出旁路模式恢复正常运行，上管 MOSFET (HS-FET) 和下管MOSFET (LS-FET) 正常切换以调节输出。

MPQ3445-AEC1 还提供欠压锁定 (UVLO)、电流限制和过温关断等保护功能。

EVQ3445-U-00A 为整装测试评估板。MPQ3445-AEC1 采用 QFN-21 (5mmx5mm) 封装，并符合 AEC-Q100 等级1 认证。

宽输入同步升压控制器，具有低I_Q 旁路模式，符合 AEC-Q100 认证

专为汽车应用而设计：
- 支持 2.9V 冷启动
- 支持 42V 负载突降
- -40°C 至 +150°C 工作结温 (T_J)范围
- 符合 AEC-Q100 等级1认证
电池寿命长：
- 40μA 旁路模式静态电流 (I_Q)
- 自动唤醒和旁路模式转换
- 10V 栅极驱动能力
可通过 I²C或 SPI 接口配置关键参数：
- 开关频率(f_SW)
- 斜率补偿
- 电流限制参考
- 轻载模式选择
- 用于超轻负载的跳频调制 (PSM)
- 旁路模式阈值和滞后
- SYNCIN 相位和频率分割
- 同步或非同步操作
- 频谱扩展 (FSS)
其他功能：
- f_SW 可同步至外部 250kHz 至 2.5MHz 时钟
- 时钟同步输出
- 过温警告和过温关断
- 多相能力
- 升压状态指示器
- 采用侧面镀锡的 QFN-21 (5mmx5mm) 封装
功能安全系统设计功能：
- 兼容MPSafe^TM：提供功能安全支持文档
