EVQ4243-UE-00A

EVQ4243-UE-00A

5A、36V 耐压、支持USB PD 协议、仅供电升降压变换器评估板

详情

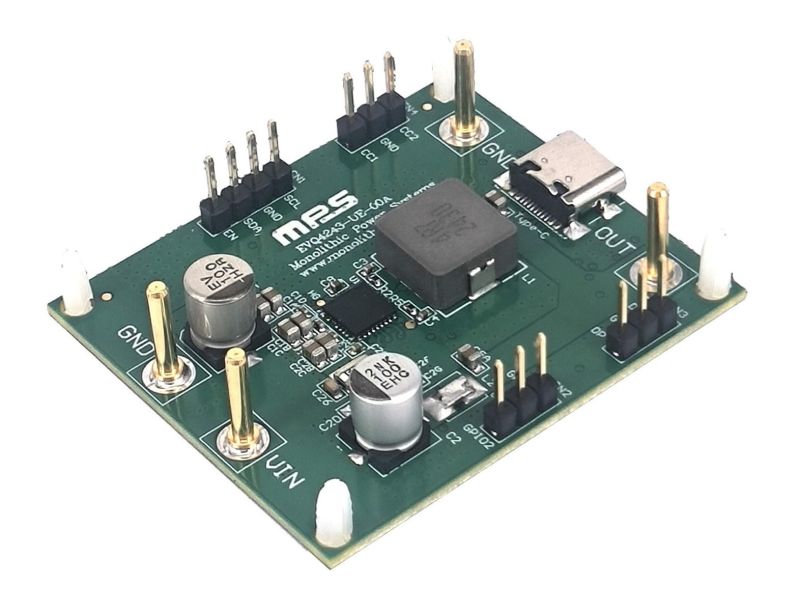

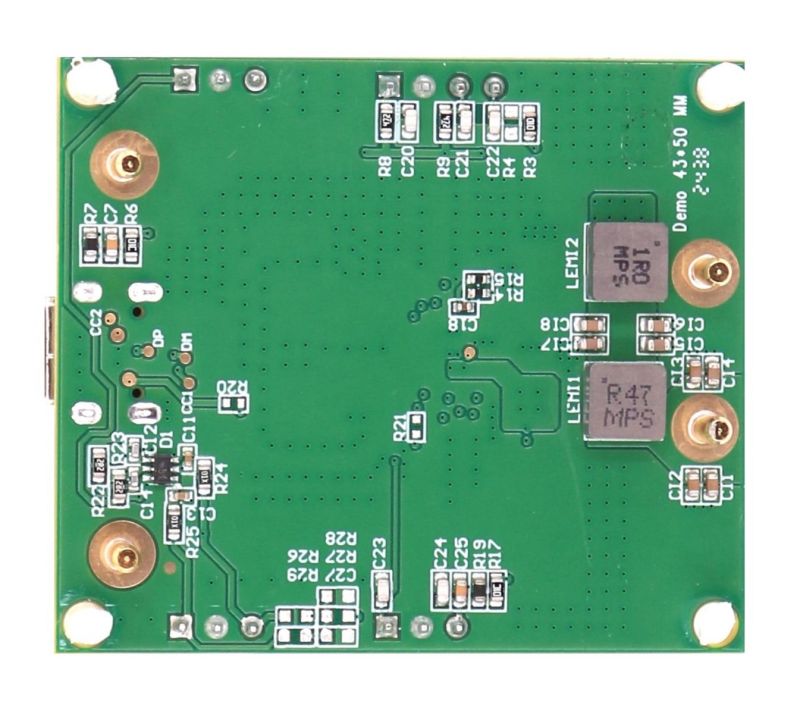

EVQ4243-UE-00A是用于展示MPQ4243-AEC1功能的评估板。MPQ4243-AEC1 是一款支持USB供电(PD)协议、仅用于供电的升降压变换器。

该器件提供了适用于 USB Type-C 供电端口的全集成USB PD 解决方案。它集成了一个带四个电源开关的升降压变换器和一个 USB PD 控制器，支持宽输入电源电压(I_OUT)范围，可提供高达 5A 的连续输出电流 (V_IN) 。

MPQ4243-AEC1 的 USB Type-C 端口支持具有可编程电源 (PPS)的USB PD R3.2，并向后兼容电池充电规范 BC1.2、3A 分压器模式和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案，此外还支持QC 2.0/3.0、华为快充协议（FCP）模式和通用快充规范(UFCS)。

评估所用产品

5A、36V 耐压、支持USB PD 协议的升降压变换器，仅支持供电模式，具备上管电流采样功能，符合 AEC-Q100 认证

产品特性和优势

专为源端口设计的一体化 USB 供电(PD) 解决方案
4.6V 至 24V宽输入电压 (V_IN) 工作范围；高达 36V的耐压能力
24.5V V_IN过压 (OV) 关断保护
3.3V 至 21V输出电压 (V_OUT) 范围
集成低导通电阻 (R_DS(ON))MOSFET，用于控制 SWA/SWB/SWC/SWD 通道
高精度上管 (HS) 输出恒流 (CC) 限流及 IMON 监控功能：精度 ±5%
USB Type-C 断连时，具有160μA低静态电流(I_Q)
260kHz、360kHz、420kHz 或 600kHz可配置开关频率 (f_SW)，支持频谱扩展 (FSS) 功能
支持 USB PD R3.2 AVS 协议及可编程电源 (PPS) 功能，提供 7 组电源数据对象 (PDO) 列表
已通过 USB-IF PD3.2 认证测试（TID: 14461）
SBU1/2 引脚支持浸液故障检测功能，可有效防止引脚腐蚀
支持 QC 3.0 规范、华为 FCP 协议及 UFCS 协议
支持 BC 1.2、3A 分压器模式以及 1.2V/1.2V 模式下的DCP/CDP 方案
集成I²C 从机接口，具备中断功能
可配置输出线路压降补偿功能
支持自动脉冲频率调制 (PFM)/脉宽调制 (PWM) 模式，以及强制 PWM 模式
支持电池低电压或高温环境下的可配置 PD 电源管理
支持双端口 USB PD 均电功能
集成 1W VCONN 电源通路
CCx/DP/DM/SBUx引脚对 V_BUS/V_BATT 短路保护功能
采用侧面镀锡的QFN-32 (5mm x 5mm) 封装
符合 AEC-Q100 等级1 认证
