EVQ4583-QVE-00A

EVQ4583-QVE-00A

90V、3.5A、9μA I_Q、同步降压 DC/DC 变换器评估板，符合 AEC-Q100 认证

详情

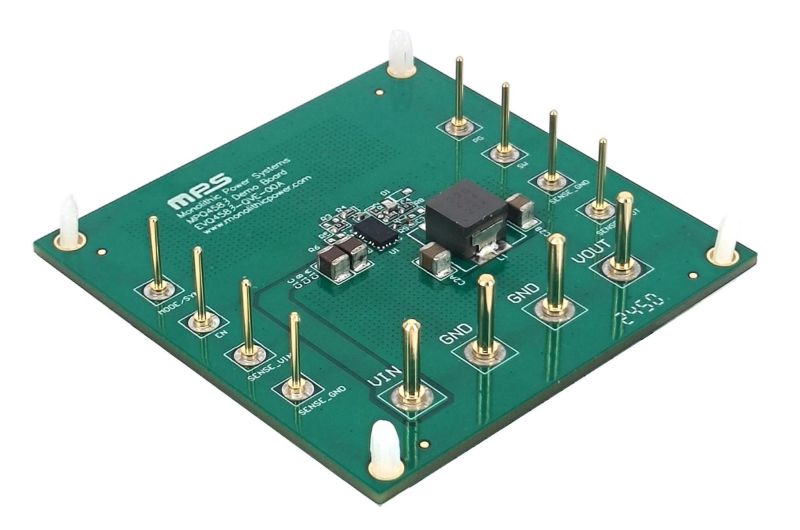

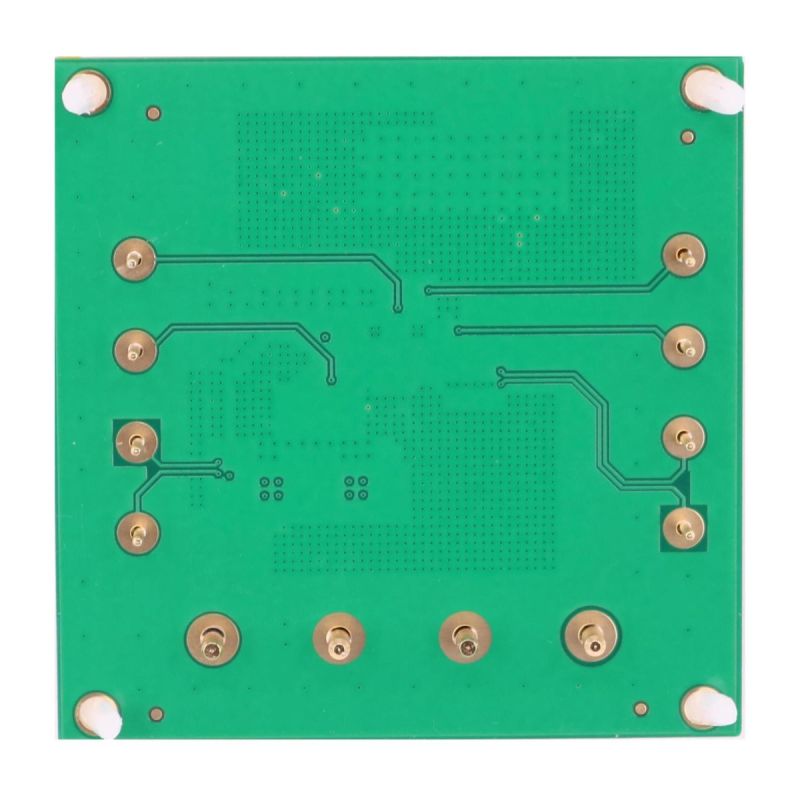

EVQ4583-QVE-00A是用于展示MPQ4583-AEC1功能的评估板。MPQ4583-AEC1 是一款集成了上/下管 MOSFET（分别为 HS-FET 和 LS-FET）的同步降压变换器。它具有9μA静态电流 (I_Q) ，支持高达 3.5A 的输出电流 (I_OUT)，并具有内部补偿功能。

在轻载条件下，该器件通过进入跳频模式 (PSM) 并保持低 I_Q ，以降低开关损耗和栅极驱动损耗，从而实现宽负载范围内的高功率转换效率。

为在轻载条件下获得较小的输出纹波，可将 MODE/SYNC 引脚拉高，使器件工作在强制连续导通模式 (FCCM)下。开关频率(f_SW)在所有负载条件下始终固定为 400kHz。

MPQ4583-AEC1的全面保护功能包括了过流保护 (OCP)、带打嗝模式的短路保护 (SCP)、输出 (V_OUT) 过压保护 (OVP) 和过温保护 (OTP)。

MPQ4583-AEC1 采用QFN-19 (3mmx5mm) 封装，符合 AEC-Q100 等级1认证。

评估所用产品

MPQ4583GQVE-AEC1

90V、3.5A、9μA IQ、同步降压 DC/DC 变换器，符合 AEC-Q100 认证

产品特性和优势

4.5V 至 90V 输入电压(V_IN) 范围
9μA 静态电流(I_Q)
400kHz固定开关频率(f_SW)，带频率抖动功能
可选节能模式(PSM)或强制连续导通模式 (FCCM)
0.8V 至 35V 输出电压((V_OUT) 范围
结温 (T_J) = 25°C时，反馈 (FB) 参考精度达 ±1%
内置反馈分压电阻，出厂精密校准，支持 5V/12V V_OUT
输出过压保护 (OVP) 和使能 (EN) 关断时具有V_OUT 放电功能
170mΩ/80mΩ 内部 MOSFET
电源正常 (PG) 指示
当 BIAS 引脚电压(VBIAS) ≥ 4.25V 时，VCC (V_CC) 由 BIAS 供电，以实现更高效率
内部环路补偿和软启动（SS）
输出过流保护 (OCP)、过压保护 (OVP) 和过温关断保护
采用侧面镀锡的 QFN-19 (3mmx5mm) 封装
符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ4583-QVE-00A

直接从MPS购买

标准定价

数量单价
1

¥172.75 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
