EVQ7232-L-00A

EVQ7232-L-00A

36V、6A、同步降压红外LED驱动器评估板，符合AEC-Q100认证

详情

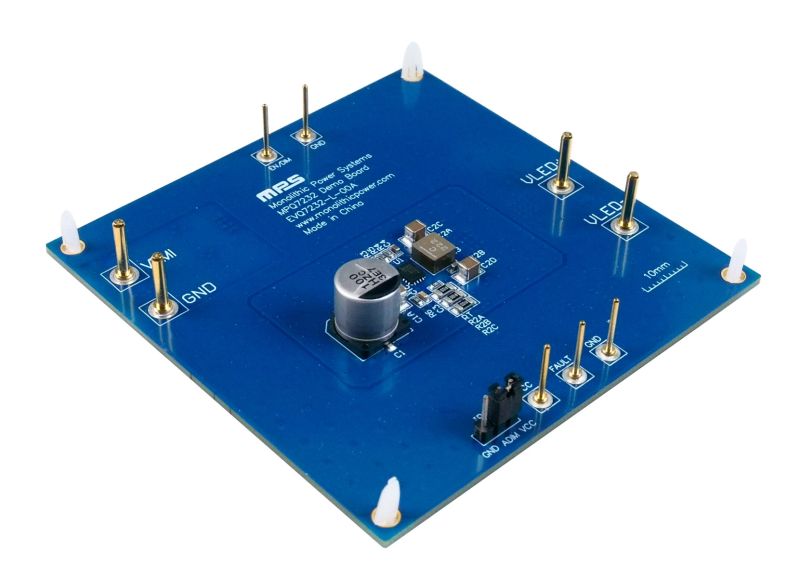

EVQ7232-L-00A 是用于展示MPQ7232-AEC1功能的评估板。MPQ7232-AEC1是一款同步降压恒流红外 (IR) LED 驱动器，支持4.5V 至36V的输入电压 (V_IN)范围。该器件提供了一种紧凑的解决方案，可实现高达6A的峰值 LED 电流 (I_LED)，理想配置下可驱动一个或两个红外 LED。其峰值I_LED控制模式可提供快速瞬态响应并简化环路稳定性。

MPQ7232-AEC1支持10Hz至2kHz 的脉宽调制 (PWM) 调光频率，兼容需要30FPS、60FPS或120FPS调光的红外 LED 应用。MPQ7232-AEC1还支持模拟调光。通过在ADIM引脚上施加0.2V至1.6V的直流电压，该器件可在25mV 至200mV范围内线性调节内部ILED参考电压 (V_REF) 。此外，该器件还通过频谱扩展 ( FSS ) 调制功能来提高 EMC 性能。

MPQ7232-AEC1提供专用故障引脚，并具备全面的保护功能，包括 LED 短路保护、LED 开路保护，以及过温关断 (TSD) 保护。

TEVQ7232-L-00A为同步降压IR LED驱动器整装测试评估板，可在4.5V 至36V 的V_IN范围内提供高达6A的峰值 I_LED。

MPQ7232-AEC1采用侧面镀锡的QFN-15 ( 3mm x 4mm ) 封装，并符合 AEC-Q100等级1认证。

评估所用产品

MPQ7232-AEC1

36V、6A、同步降压红外LED驱动器，符合AEC-Q100认证

产品特性和优势

专为汽车应用而设计：
- 4.5V至36V 输入电压 (V_IN) 范围
- -40°C至 +150°C额定结温 (T_J)范围
专为红外（IR）LED应用而设计：
- 高达6A的峰值 LED 电流 (I_LED)
- 可配置 I_LED
- 10Hz至2kHz脉宽调制 (PWM) 调光频率 (f_PWM)
- 兼容30FPS、60FPS和120FPS调光
- 模拟调光

45mΩ/30mΩ导通电阻 (R_DS(ON)) 内部MOSFET
高效率同步驱动器

专门针对 EMC/EMI进行了优化：
- 2.25MHz开关频率 (f_SW)
- 频谱扩展（FSS）功能
全面保护功能：
- LED对地短路和LED开路故障指示
- 过温关断（TSD）保护
其他功能：
- 采用侧面镀锡的QFN-15 ( 3mmx4mm ) 封装
- 符合 AEC-Q100 等级1认证

正在供货产品型号

EVQ7232-L-00A

直接从MPS购买

标准定价

数量单价
1

¥345.50 /片

有货

3-10个工作日内到货。每单运费仅为 5 美元。
