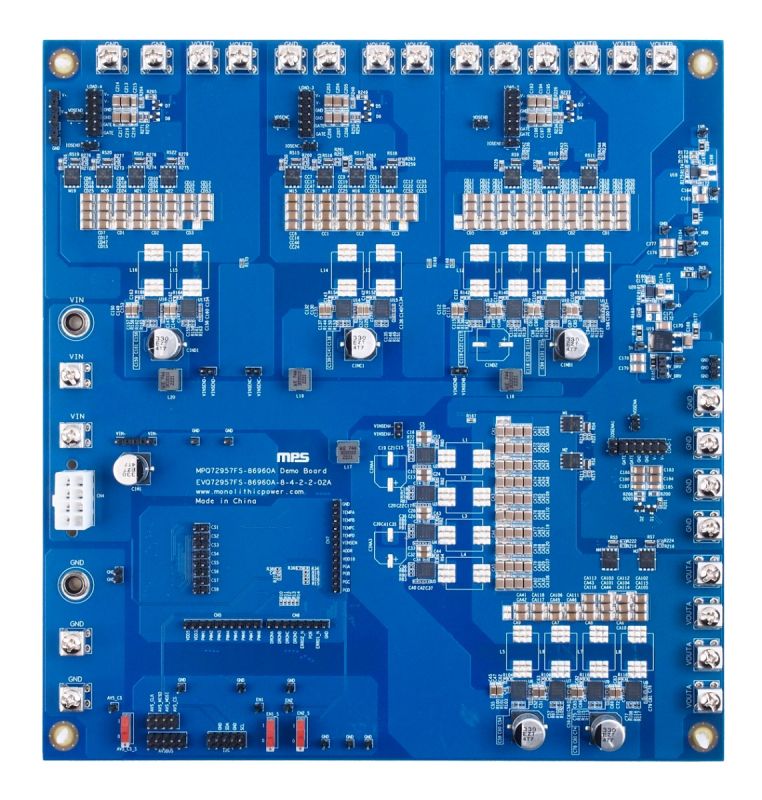

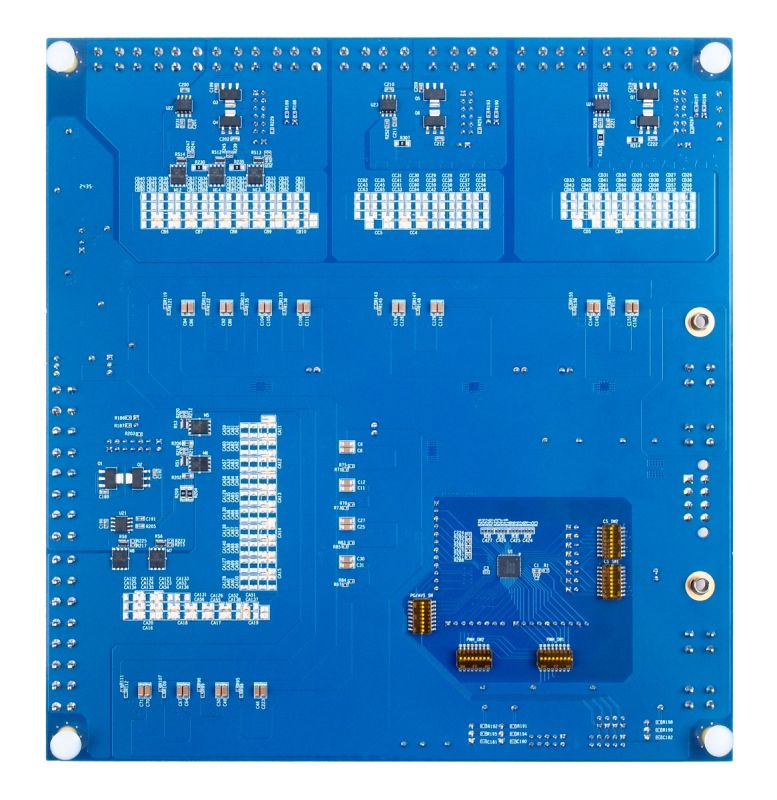

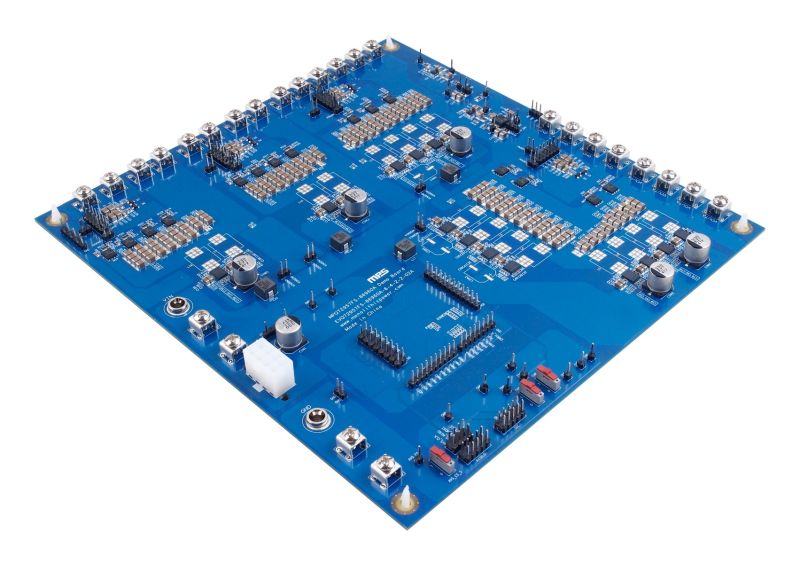

EVQ72957FS-86960A-02A 是一款四电源轨多相电压调节器 (VR) 评估板,支持 MPQ72957FS-AEC1 和 MPQ86960A。该组合方案仅需少量外部元器件,即可实现多相同步降压变换器功能。
EVQ72957FS-86960A-02A 可为四条电源轨供电,各电源轨的相数可灵活配置,A、B、C、D 轨最多分别支持 8、4、2 和 2 相。
作为 EVQ72957FS-86960A-02A 的核心控制器,MPQ72957FS-AEC1 集成片上非易失性存储器 (NVM),用于存储和恢复器件配置。通过 I2C接口,可以轻松设置器件配置参数并监控故障参数。
MPQ72957FS-AEC1 采用独特的数字多相非线性控制技术,仅需极小输出电容 (COUT),即可实现快速负载瞬态响应。其稳态和负载瞬态采用相同的功率环路控制方法,因此功率环路的补偿配置十分简便。
EVQ72957FS-86960A-02A 的数据手册中提供了评估该 VR 解决方案所需的测试设置、电路原理图、物料清单及 PCB 布局等信息。
-
显示更多
显示较少
产品特性和优势
- 四电源轨、最高 8 相数字脉宽调制 (PWM) 控制器
- 提供I2C 接口,用于配置和监控
- 内置多次可编程 (MTP) 存储器,用于保存自定义配置
- 自动环路补偿
- 自动切相 (APS),可提高整体效率
- 相间主动电流均衡
- 输入电压(VIN) 和输出电压 (VOUT) 监控
- 输出电流(IOUT)监控
- 调节器温度监控
- 欠压锁定 (UVLO)保护、过压保护 (OVP)、欠压保护 (UVP)、过流保护 (OCP)、过温保护 (OTP) 和反向电压保护 (RVP)
- 用于 MTP 数据传输的循环冗余校验 (CRC) 和纠错码 (ECC)
- 用于I2C接口通信的数据包错误检查 (PEC)
- 可配置负载线参数
- 采用 TQFN-48 (7mm × 7mm) 封装
- 支持最高 ASIL-D 级系统
- 符合 AEC-Q100 等级 1 认证
